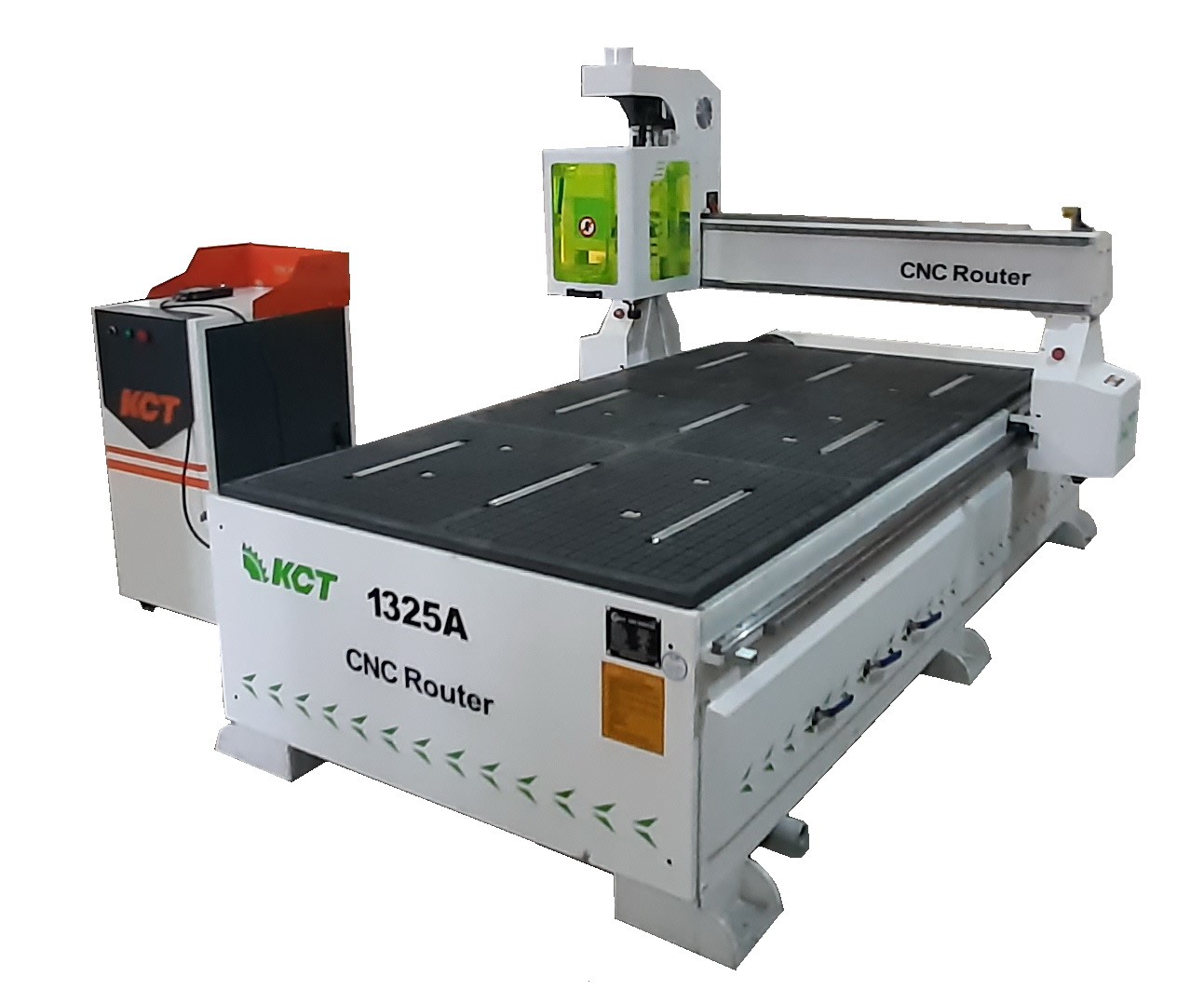

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании.
База станка:
- В основе станка - жесткая стальная рамная конструкция;

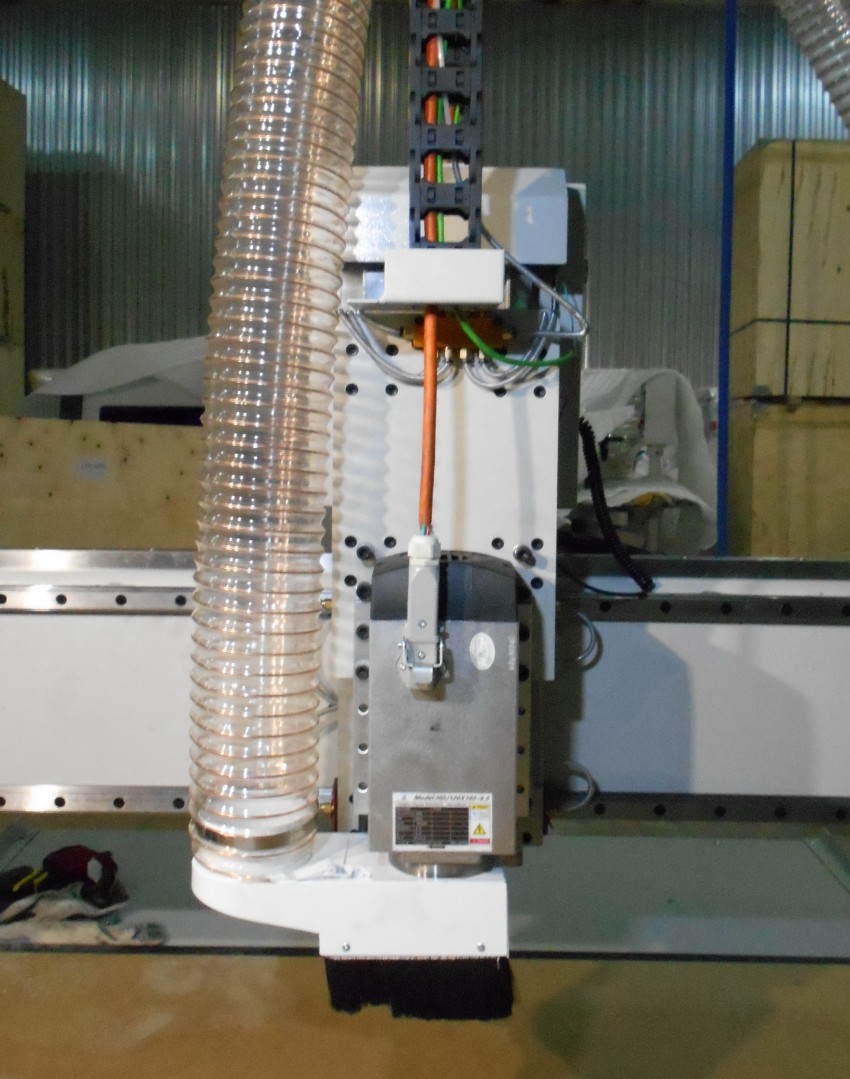

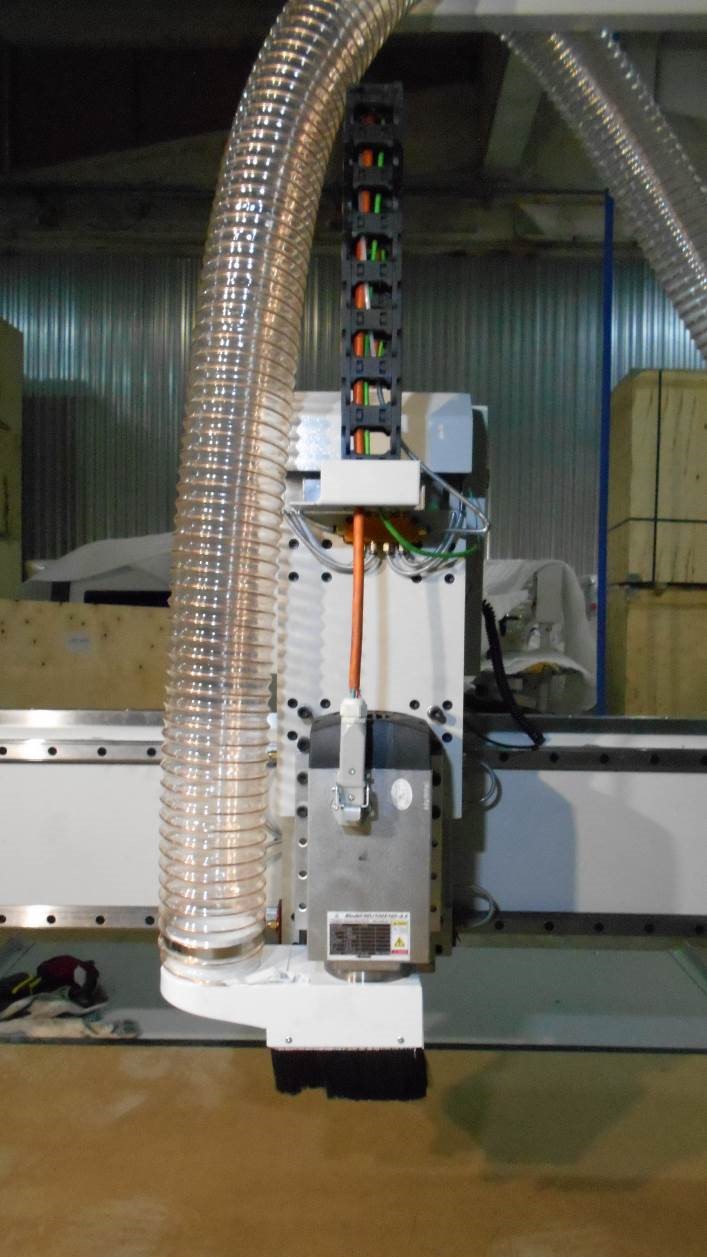

- Шпиндель 4.5кВт с воздушным охлаждением;

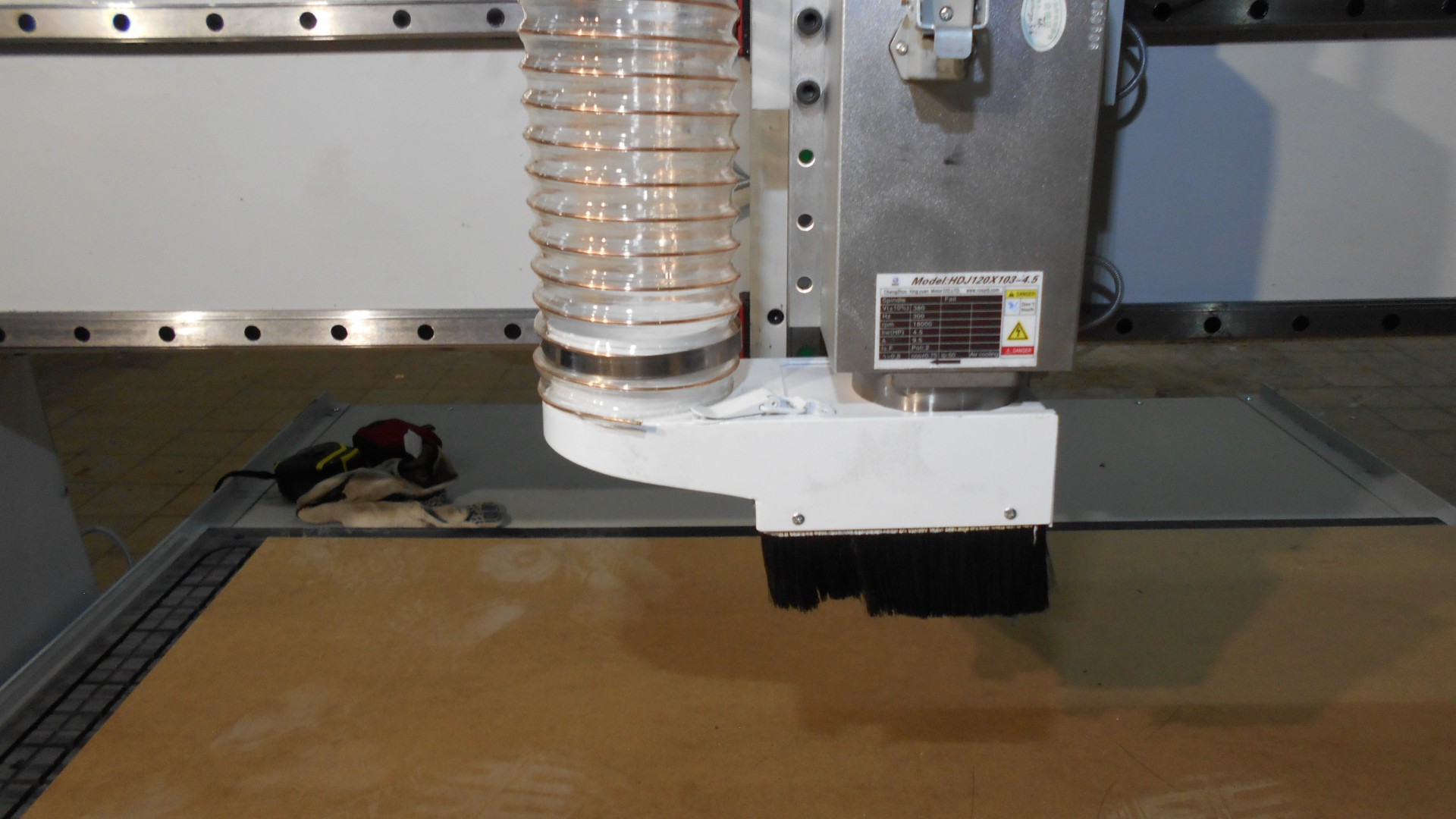

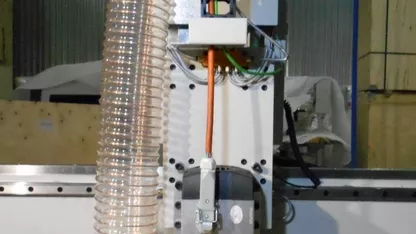

- Отдельные аспирационные ограждения фрезы для шпинделей и подключения к аспирационной системе заказчика;

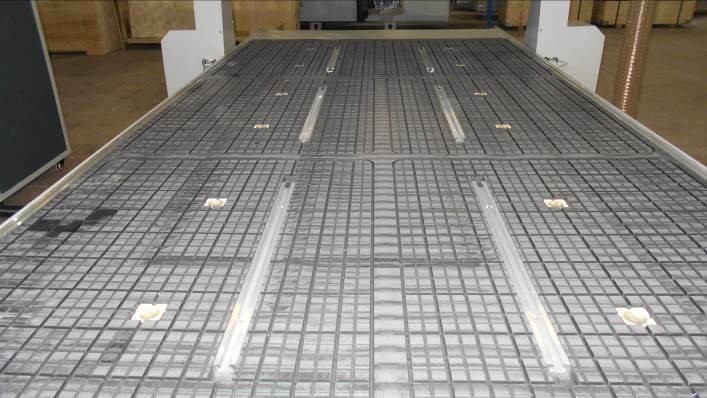

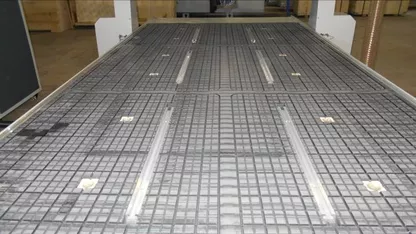

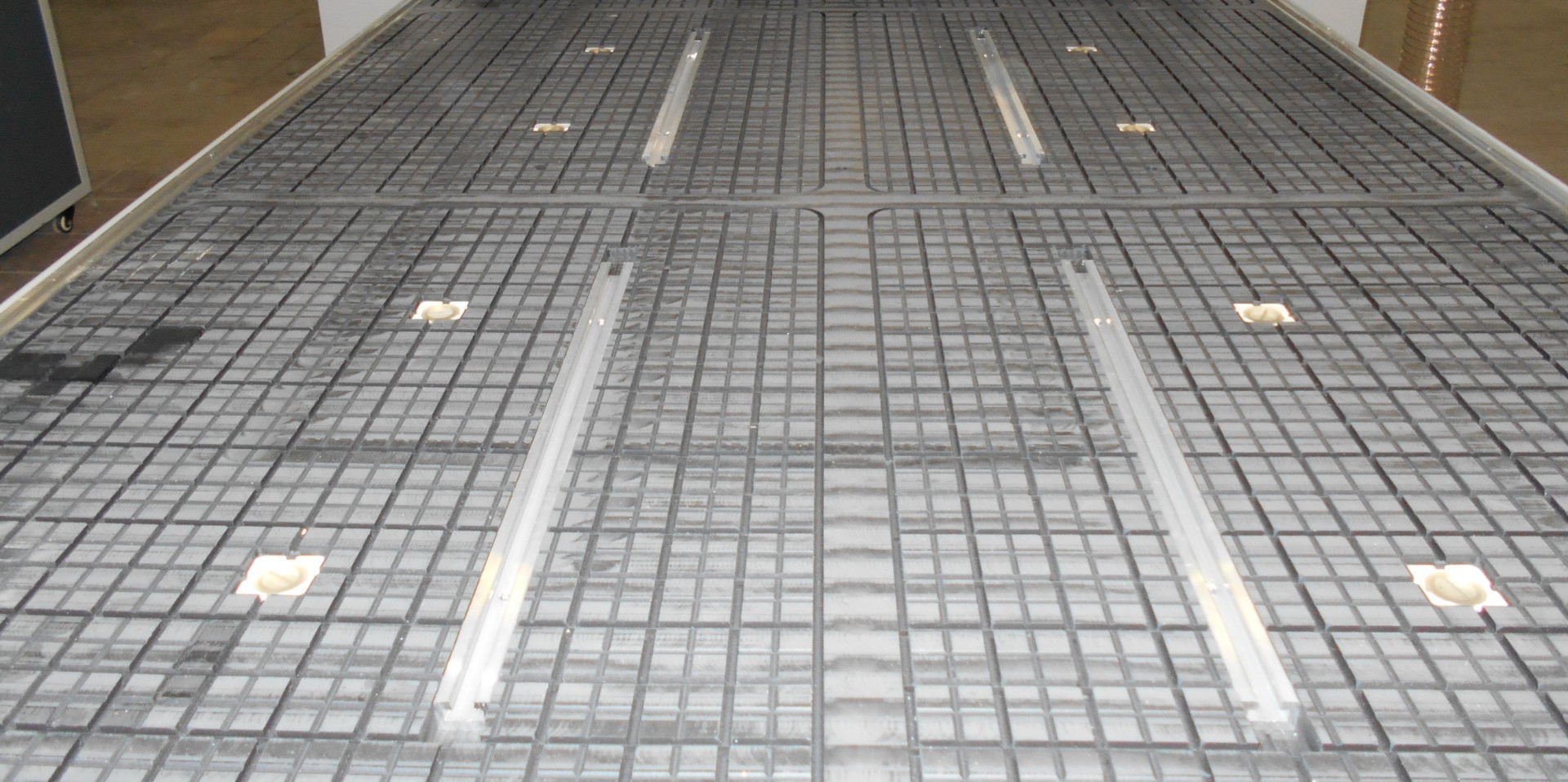

- Комбинированный рабочий стол 1300 х 2500 мм;
- Простой и эффективный ввихревой вакуумный насос ;

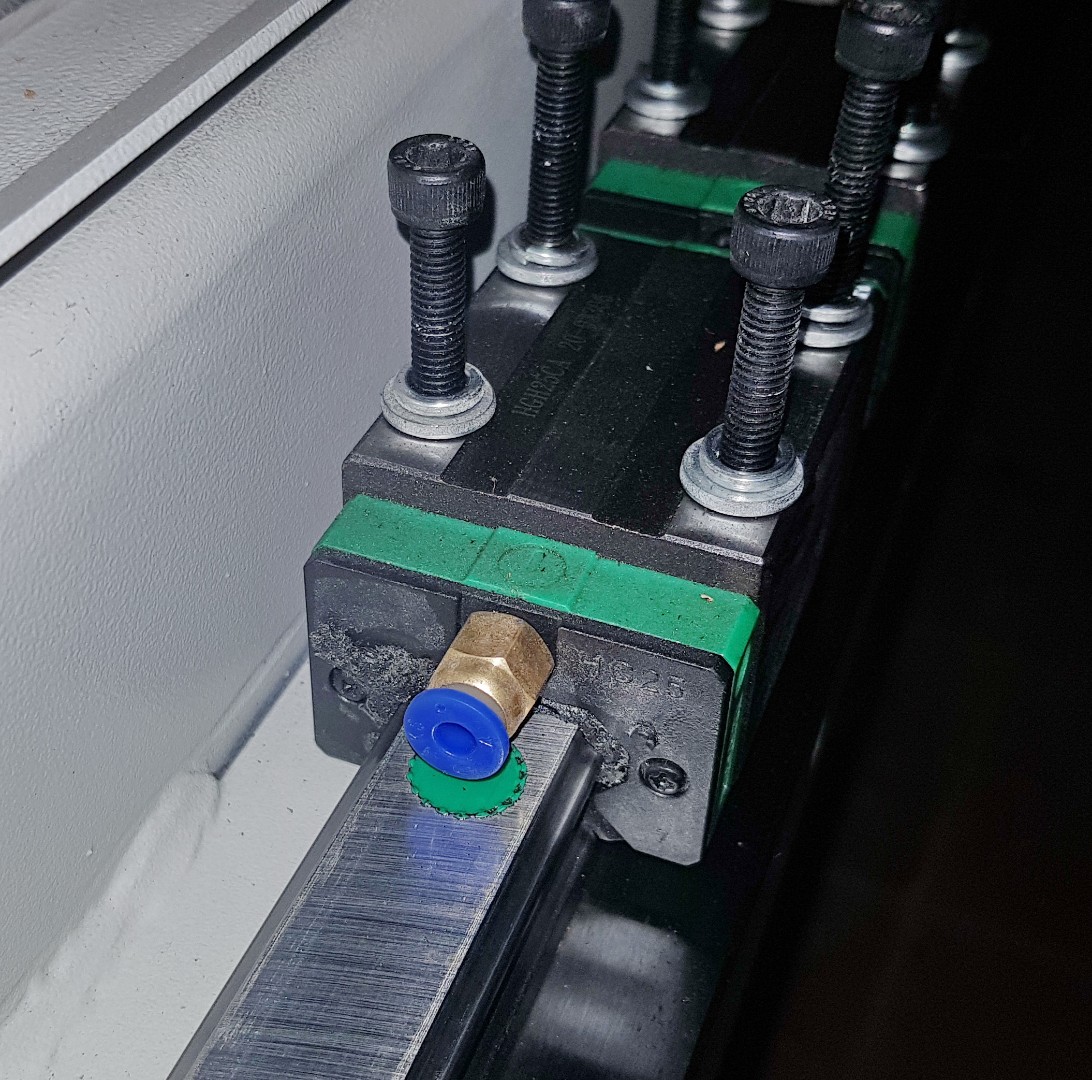

- Жёсткие и точные линейные направляющие PMI;

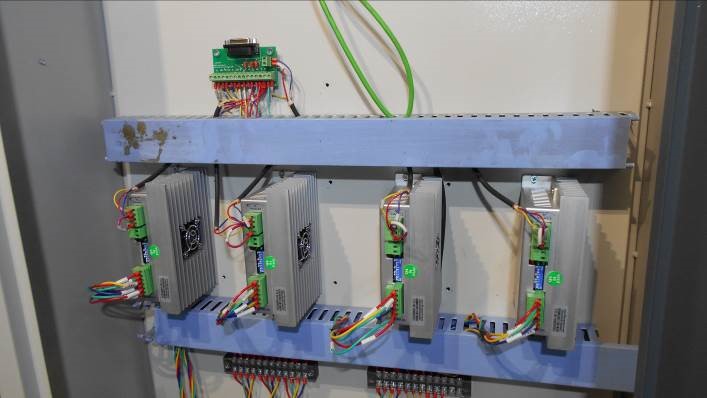

- Драйвера Yako;

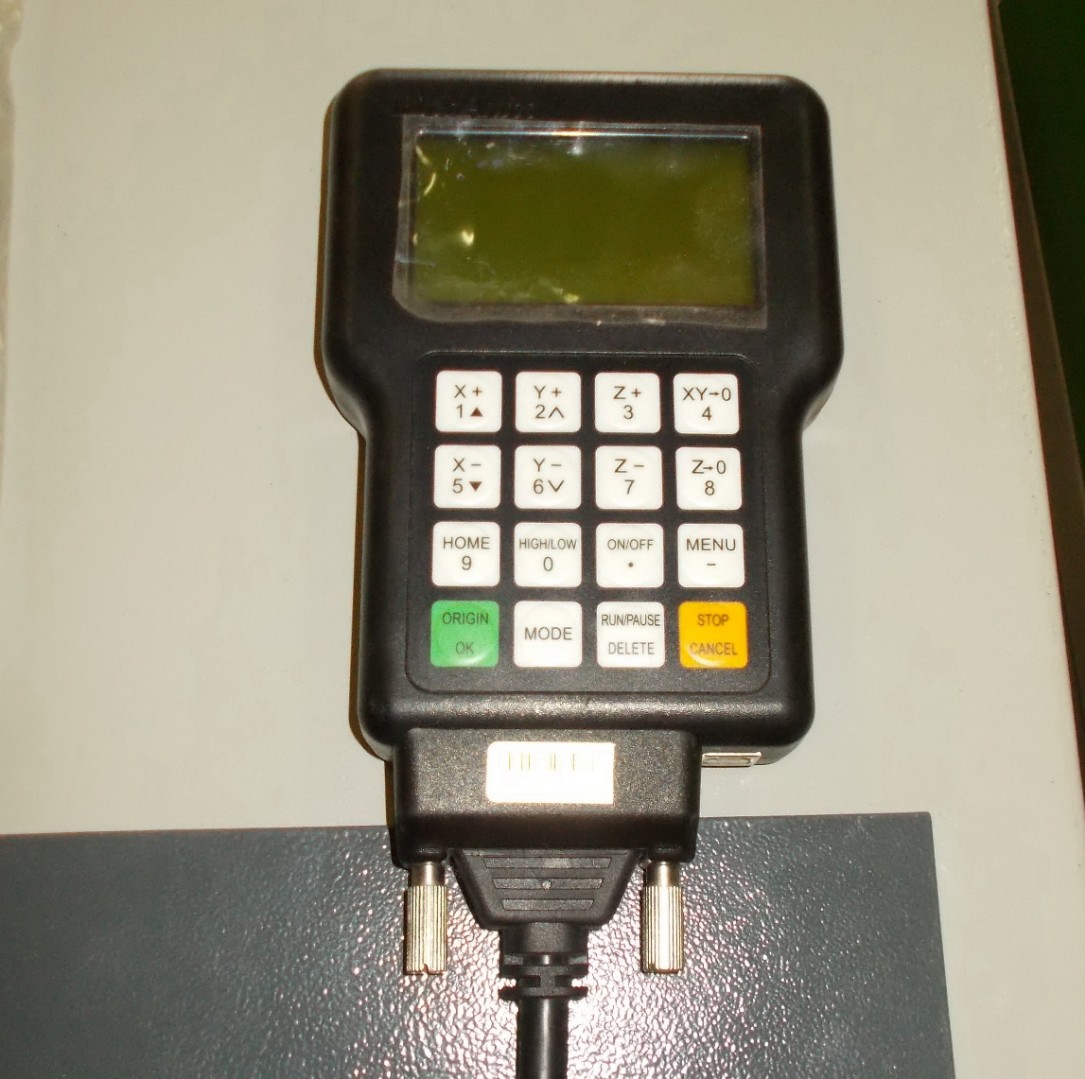

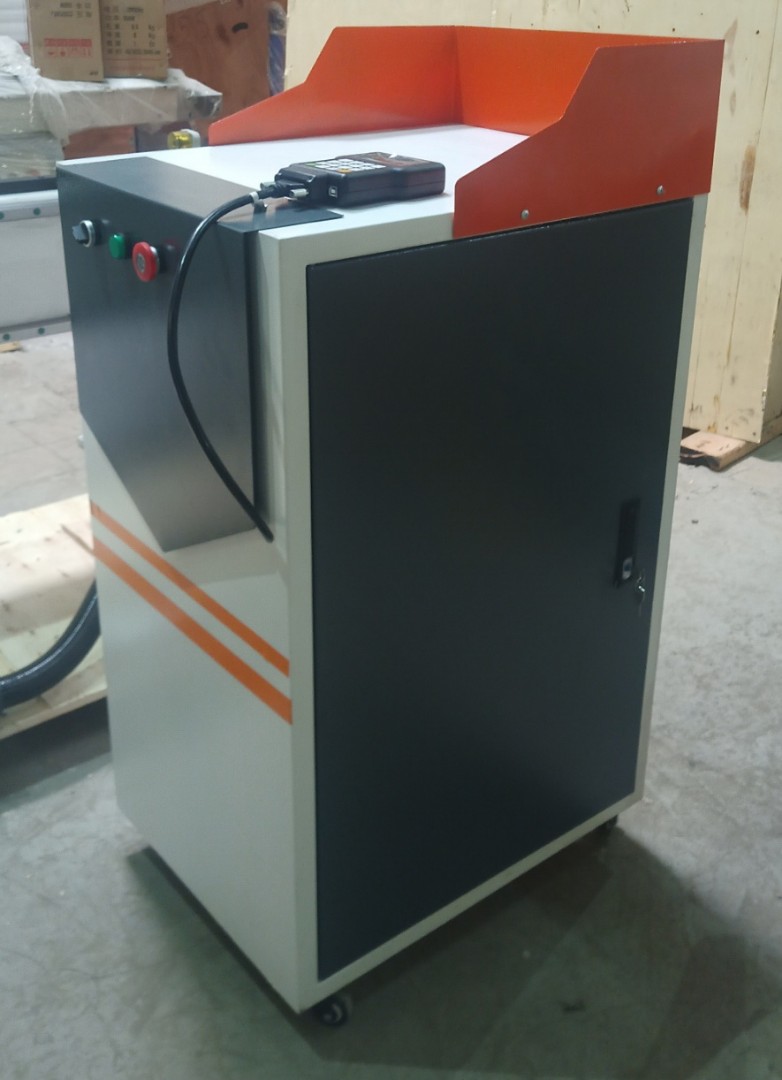

- DSP-пульт;

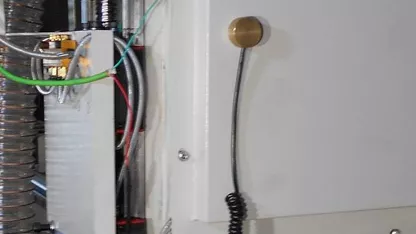

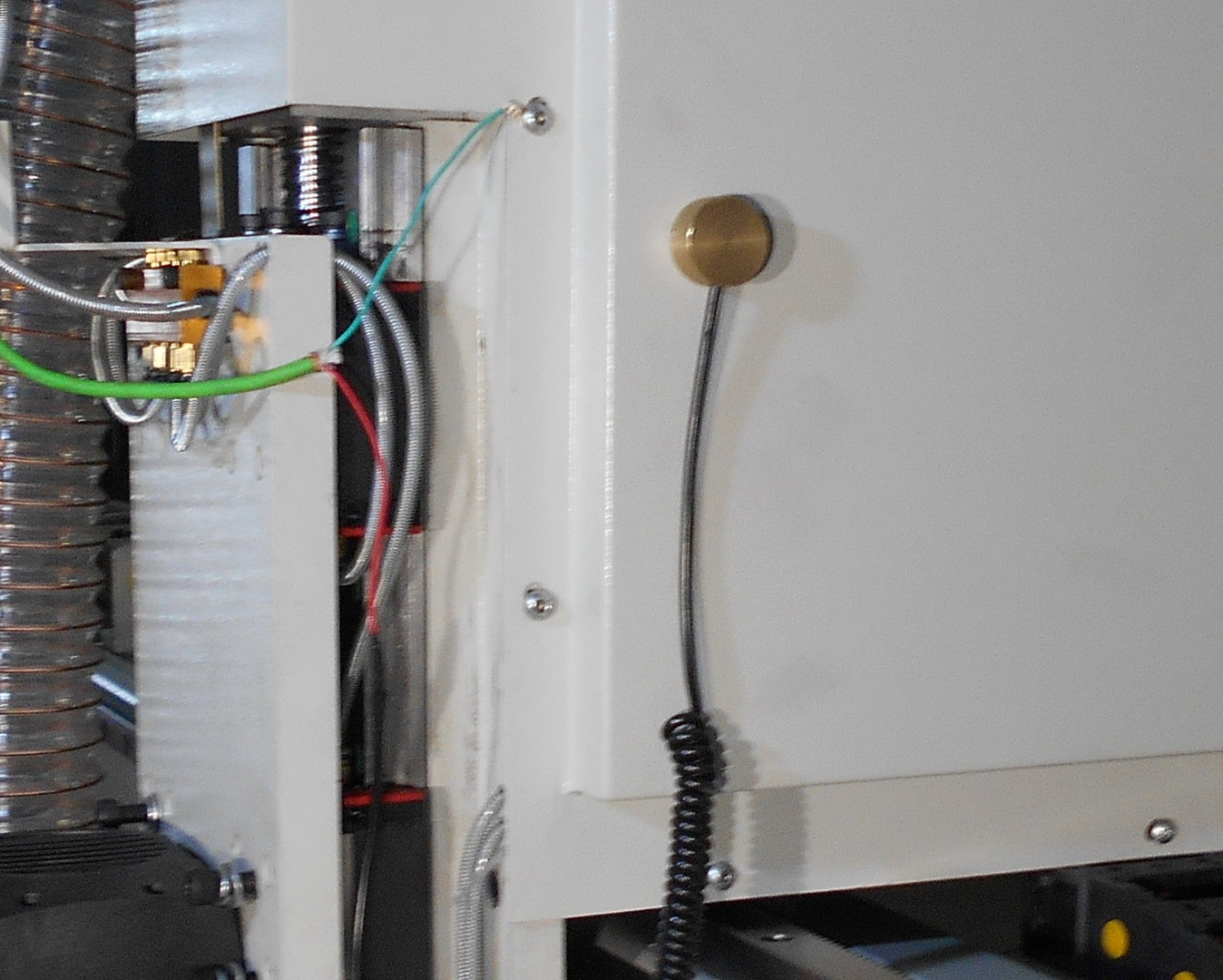

- Калибратор вылета инструмента.
Система направляющих и техника привода:

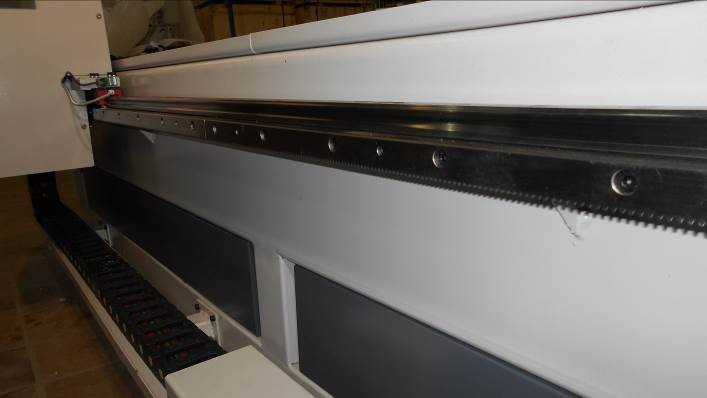

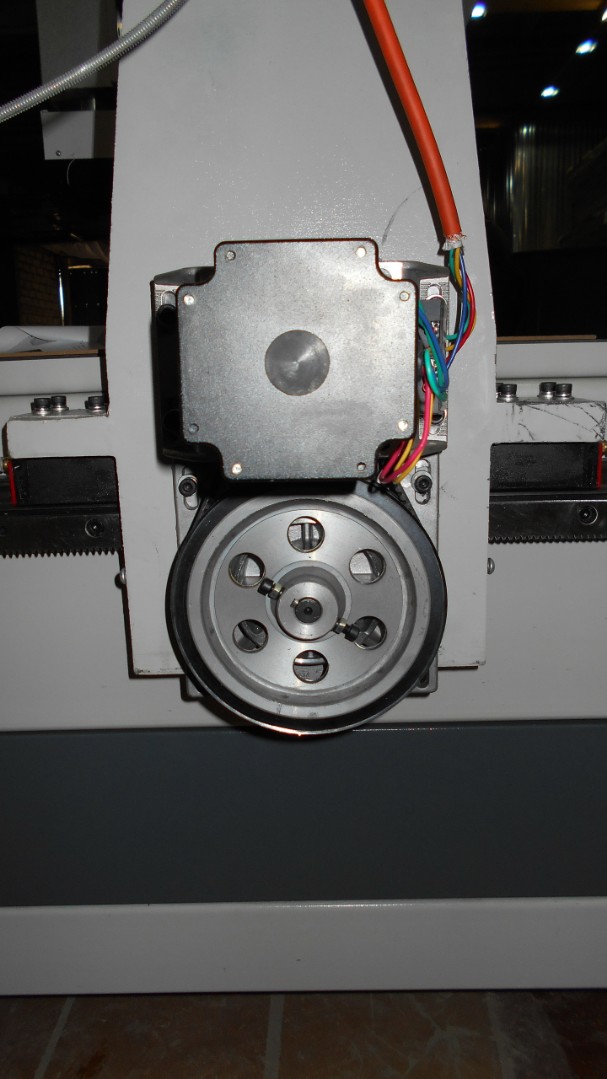

- привод зубчатой рейки по оси X, Y, а также шарико-винтовая пара по оси Z производится по системе линейных направляющих;
- Пути перемещения по осям:
- X = 2500 мм
- Y = 1300 мм
- Z = 230 мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
No. |
Наименования |
Параметры |
|
1 |
Рабочая область X,Y,Z, мм |
1300x2500x250 |
|
2 |
Размер стола, мм |
1300×2580 |
|
3 |
Точность позиционирования X,Y,Z, мм |
±0.05 |
|
4 |
Смена инструмента |
ручная |
|
5 |
Тип привода X,Y |
Профилированная плоская направляющая (PMI) и зубчатая рейка |
|
6 |
Тип привода Z |
Профилированная плоская направляющая (PMI) и ШВП |
|
7 |
Тип двигателей приводов |
Шаговые Yako |
|
8 |
Макс. скорость свободного перемещения, м/мин. |
0-33 |
|
9 |
Макс. скорость фрезерования, м/мин. |
0-25 |
|
10 |
Шпиндель |
4.5 кВт. |
|
11 |
Обороты шпинделя |
0-18000 об/мин. |
|
12 |
Патрон |
ER32 |
|
13 |
Код команд |
G код, *uoo, *mmg |
|
14 |
Система управления |
DSP |
|
16 |
Внутренняя память |
256M (or Flash drive) |
|
17 |
Разрешение X,Y |
<0.05mm |
|
18 |
Поддерживаемое программное обеспечение |
Artcam и другие Cad системы |
|
19 |
Количество зон вакуумирования |
3 |
|
20 |
Рабочее напряжение, В |
380 |
|
21 |
Макс. потребляемая мощность, кВт |
11 |
|
22 |
Габариты станка, мм |
3450х2600х2200 |
|
23 |
Транспортные габариты, м |
3,5x2,1x0,65 стол 2,3x0,7x1,2 портал |
|
24 |
Вес, кг |
1300 |
