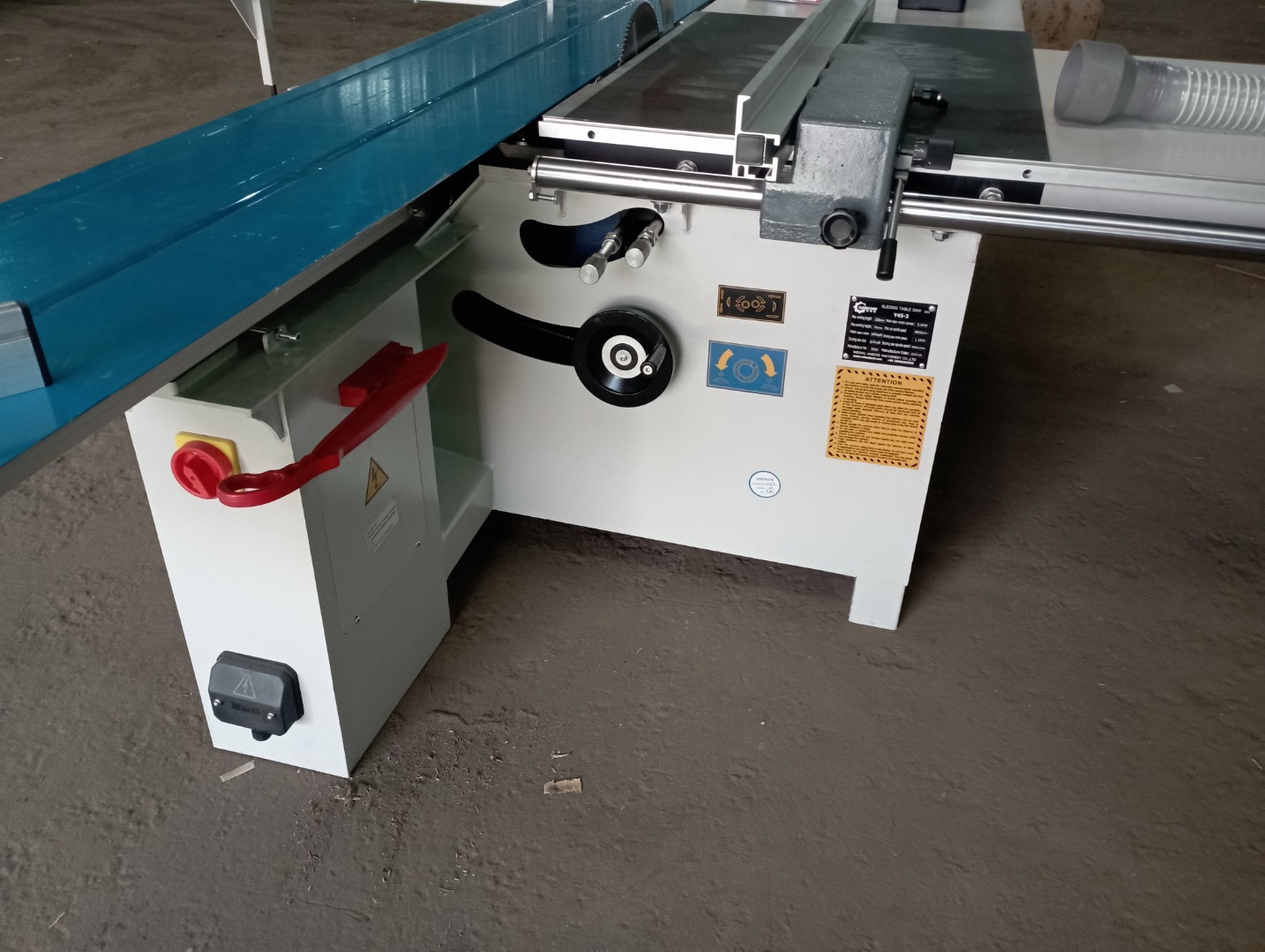

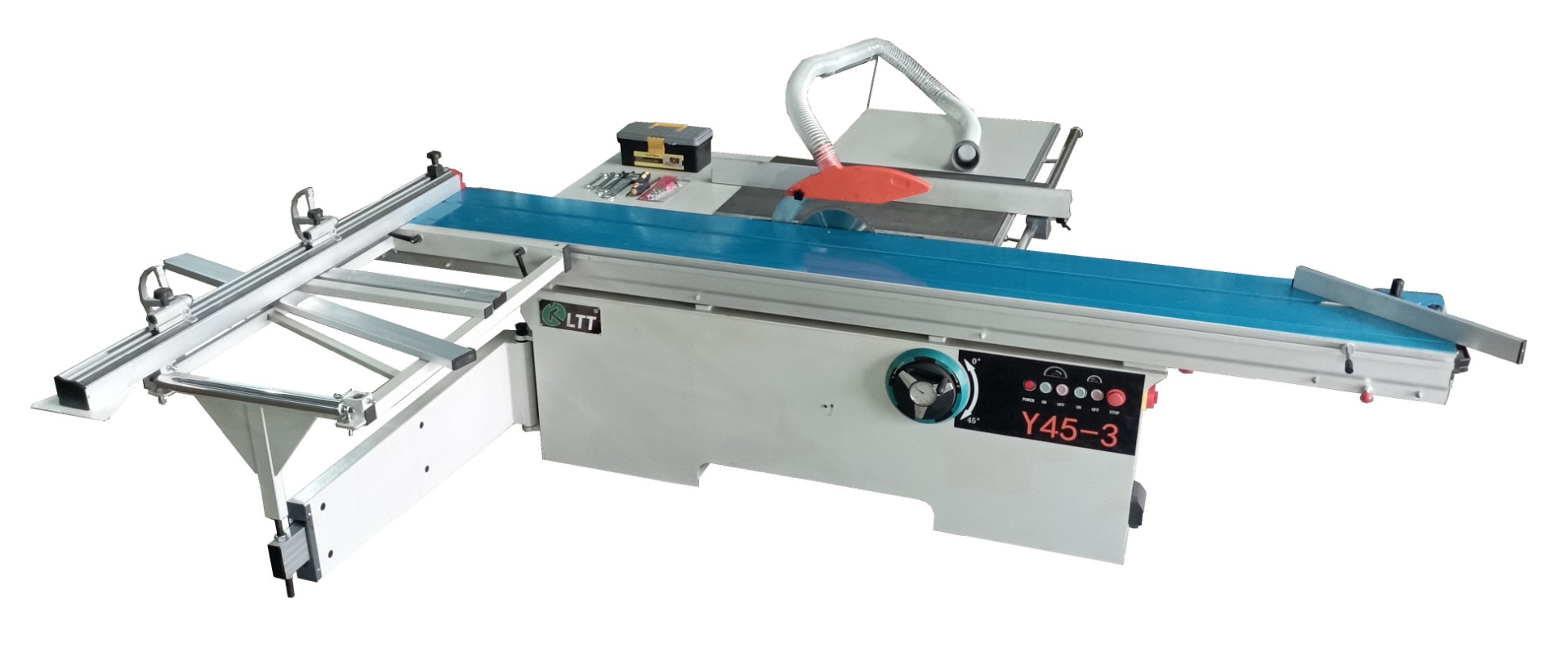

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Схема обработки
Особенности конструкции
- алюминиевая каретка длиной 3200 мм
- ширина каретки 375 мм
- стальные круглые упрочненные направляющие каретки

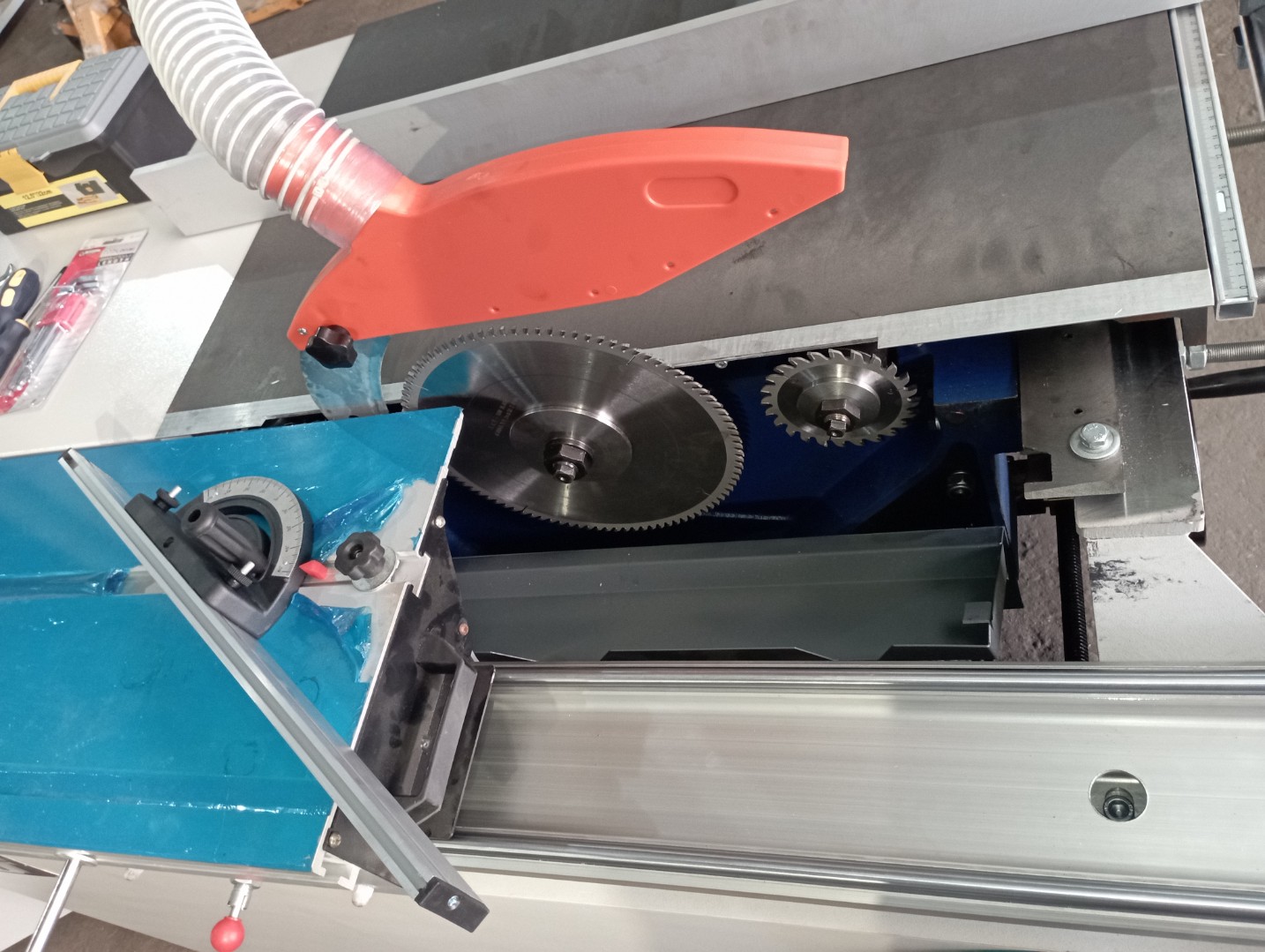

- наружная регулировка подрезной пилы
- надёжные роликовые направляющие каретки
- независимые двигатели 5.5кВт на основную и 1,1 кВт подрезную пилу.

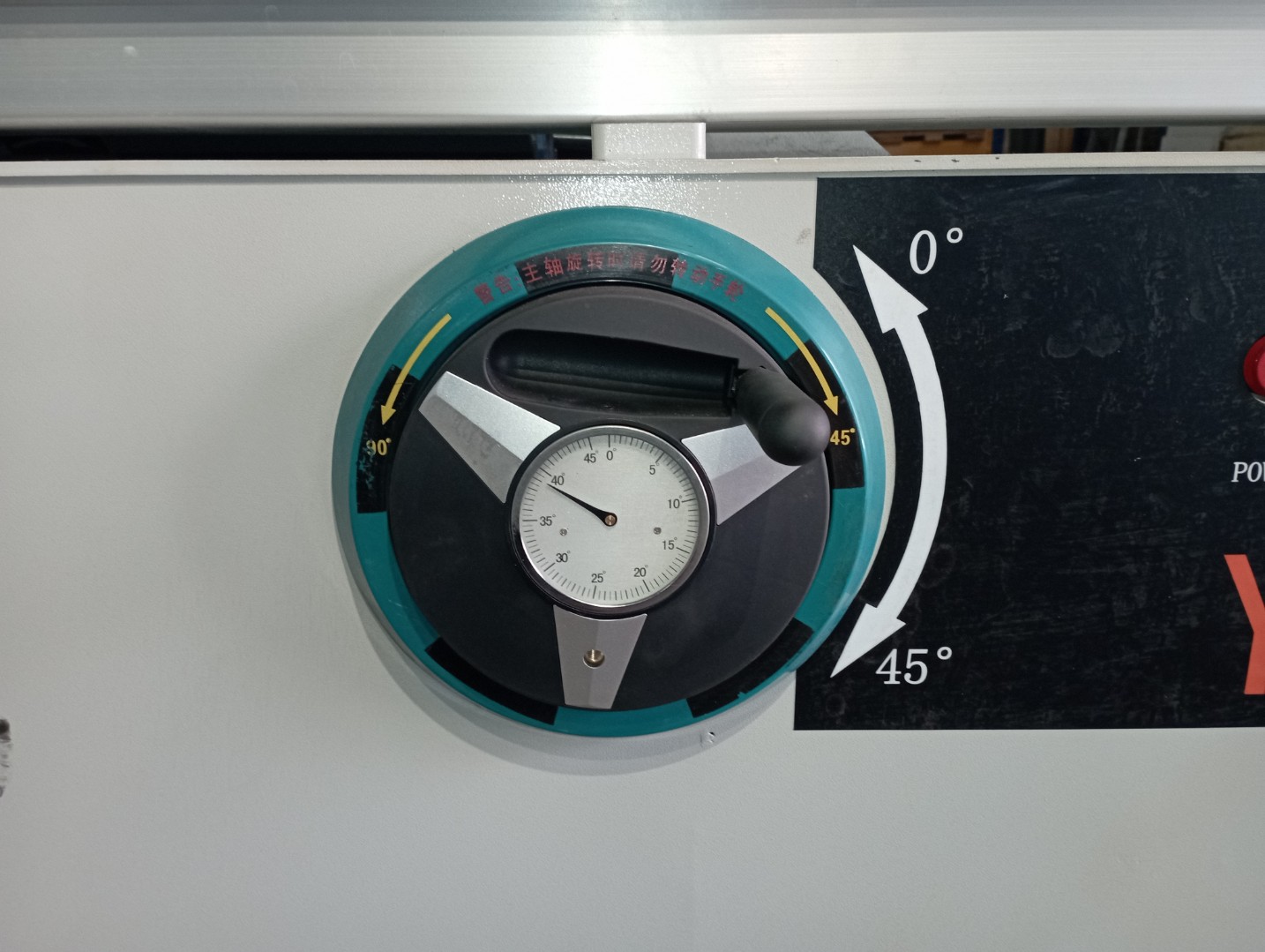

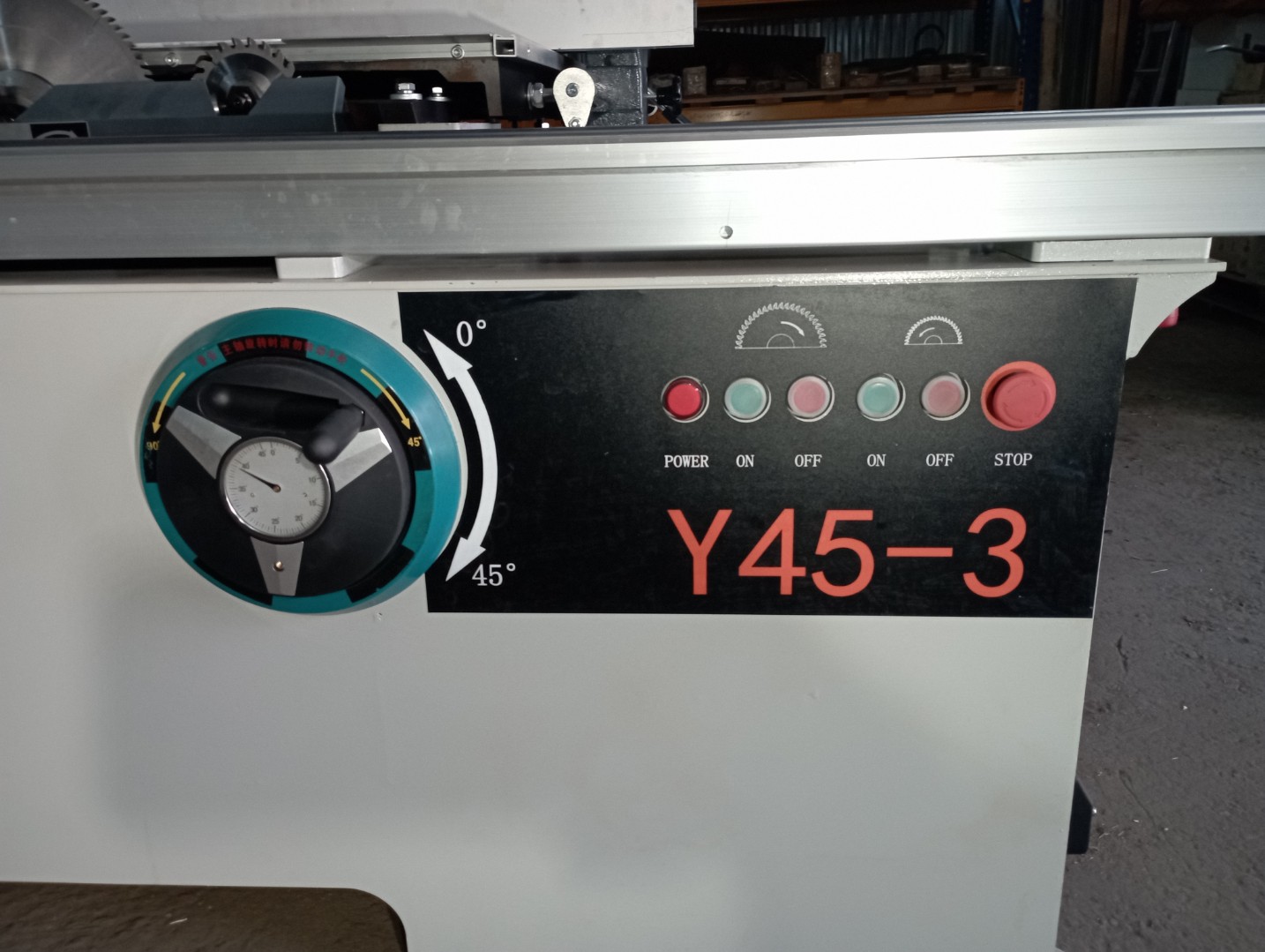

- наклон пильного узла до 450
- комплект пил
Технические характеристики
|
Наименования |
Параметры |
|
Макс. длина реза, мм |
3150 |
|
Размеры основного стола, мм |
900х650 |
|
Размер подвижной каретки, мм |
3200х370 |
|
Угол наклона пилы, град. |
0-45 |
|
Макcимальное расстояние от пилы до задней упорной линейки, мм |
1200 |
|
Диаметр основной пилы, мм |
300х30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Макс. высота реза, мм |
до 80 |
|
Макс. высота реза пилой 300 мм, 45 град. |
55 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Частота вращения основной пилы, об./мин. |
4000, 5000 |
|
Частота вращения подрезной пилы, об./мин. |
9000 |
|
Мощность электродвигателя основной пилы, кВт |
5,5 |
|
Мощность электродвигателя подрезной пилы, кВт |
1.1 |
|
Габариты, мм |
3500х3450х900 |
|
Транспортные габариты, м |
2,1х1,2х1,2 3,4х0,45х0,4 |
|
Масса, кг |
630 |
|
Масса станка в упаковке, кг |
670 |
