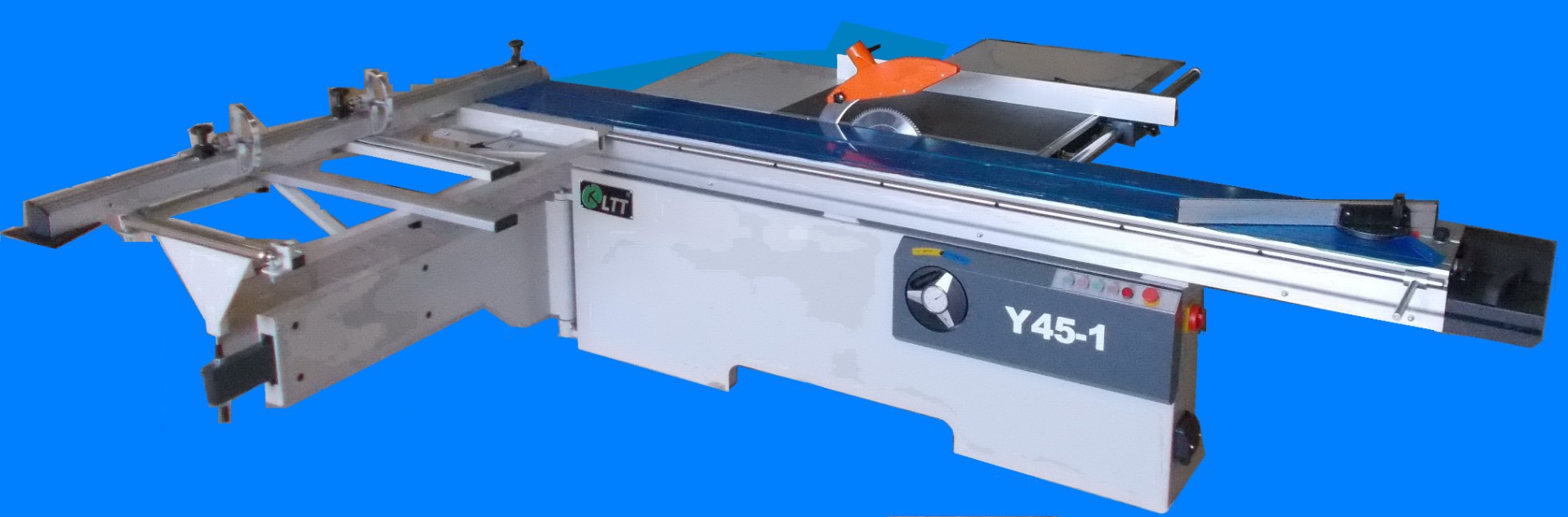

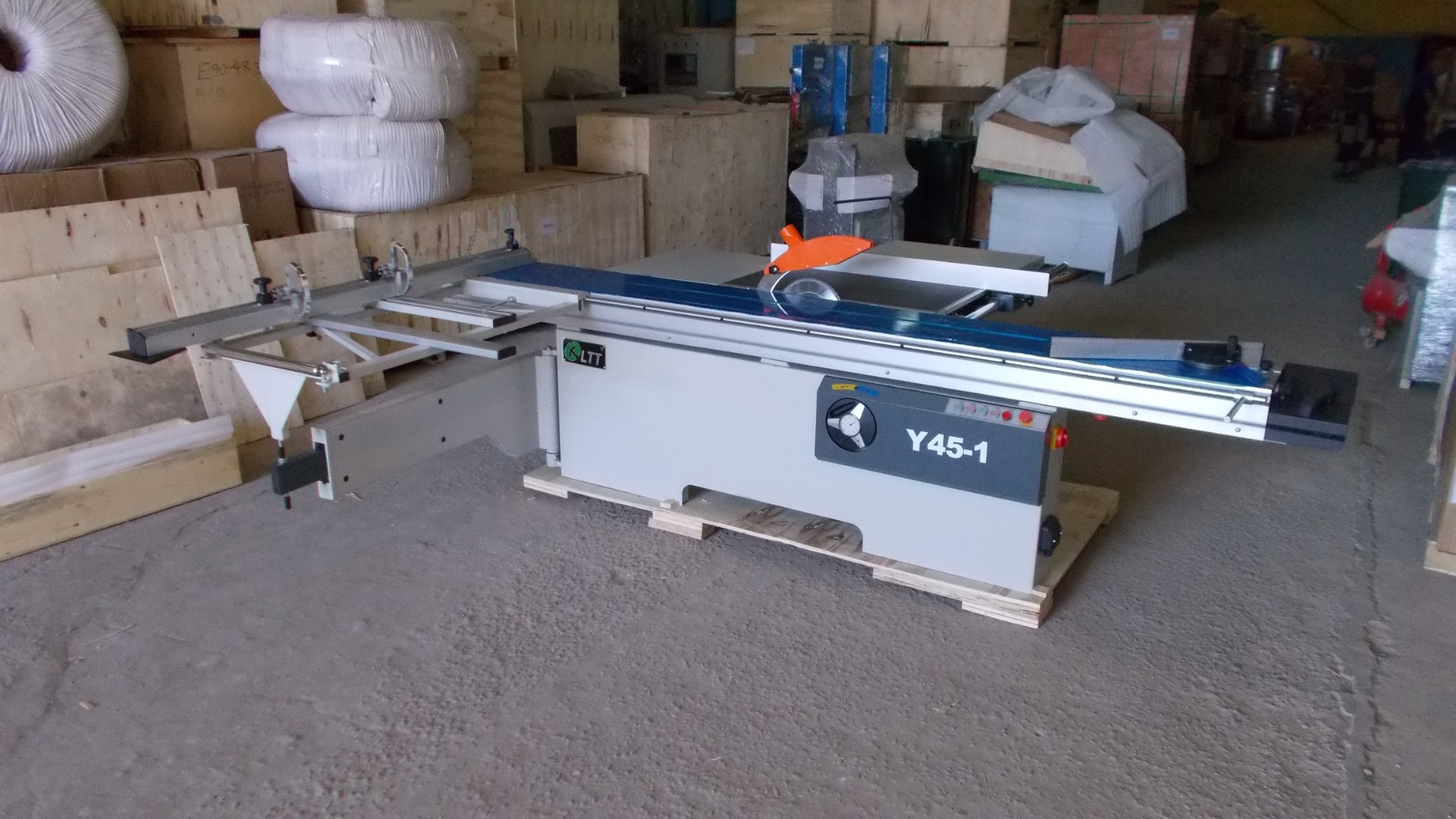

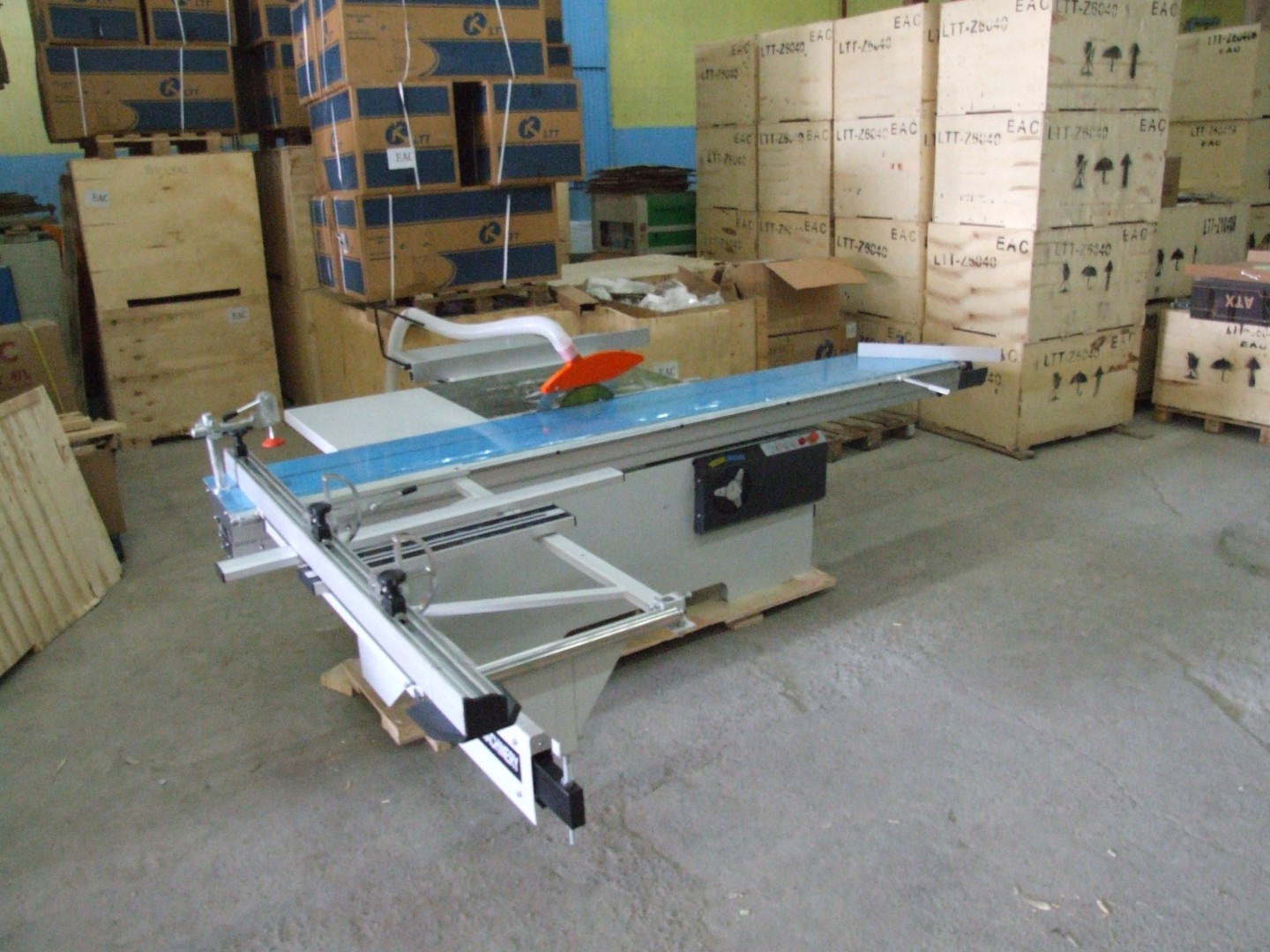

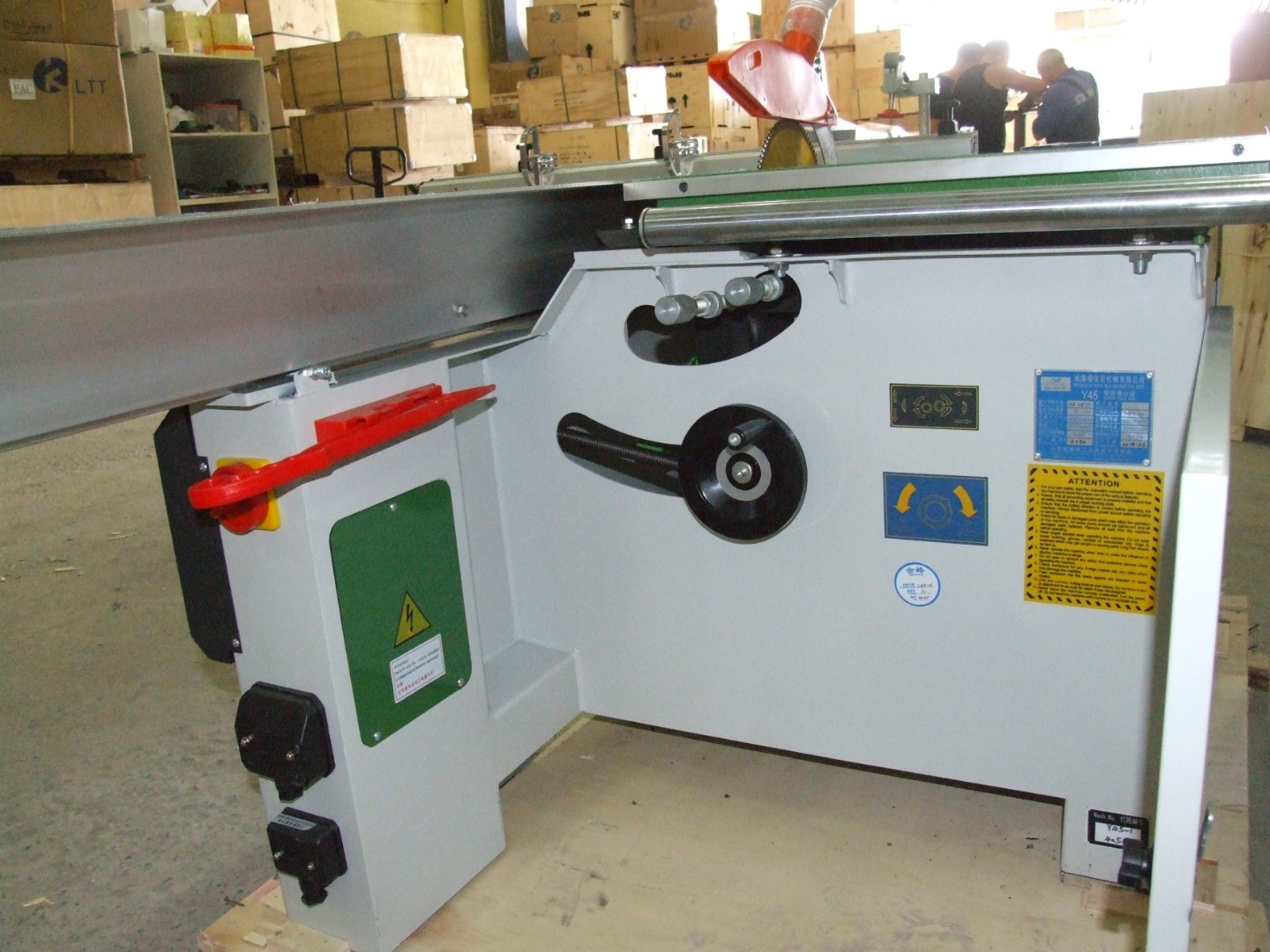

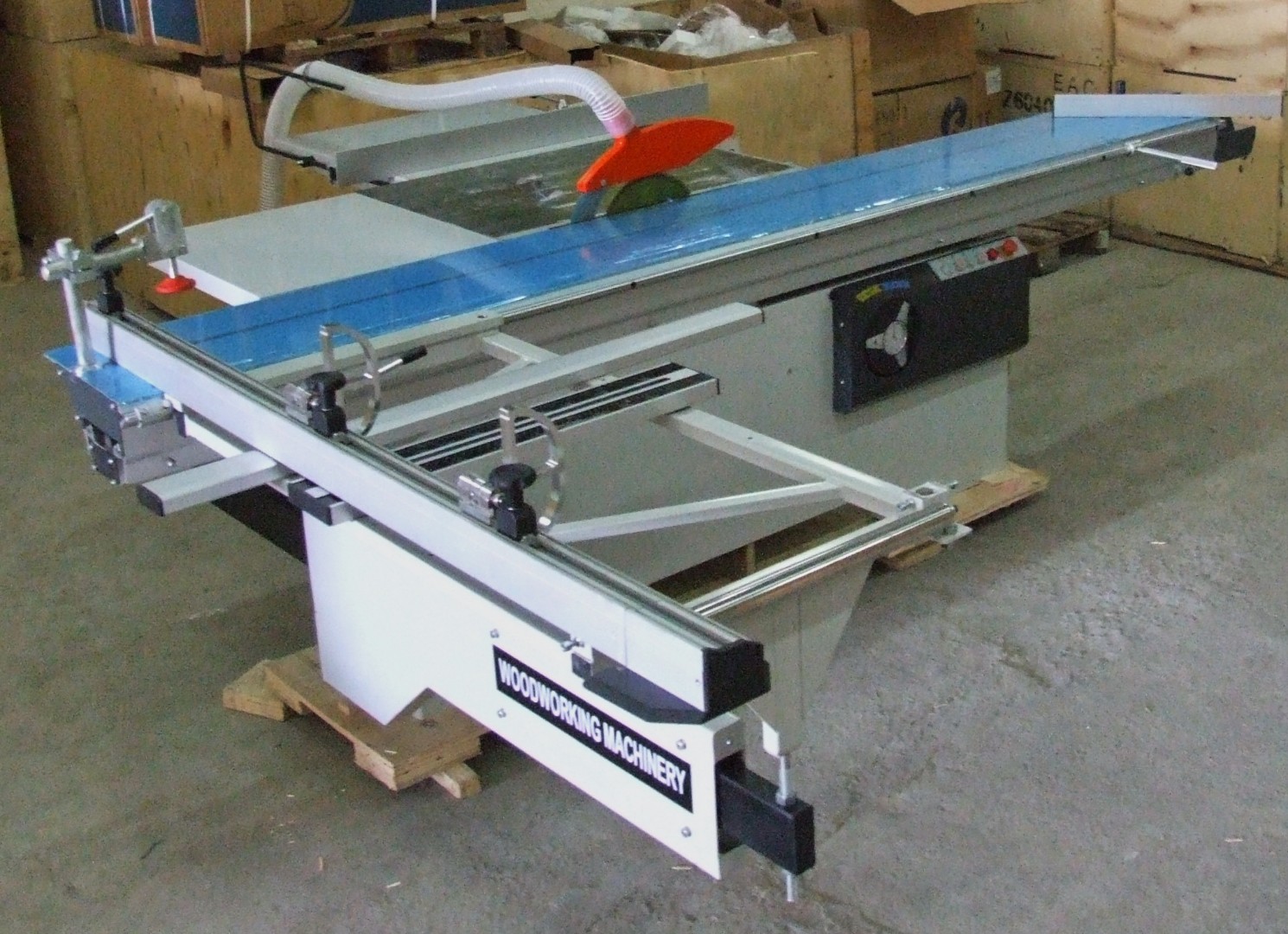

Y45-1 Форматно-раскроечный станок c наклоняемым пильным узлом

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

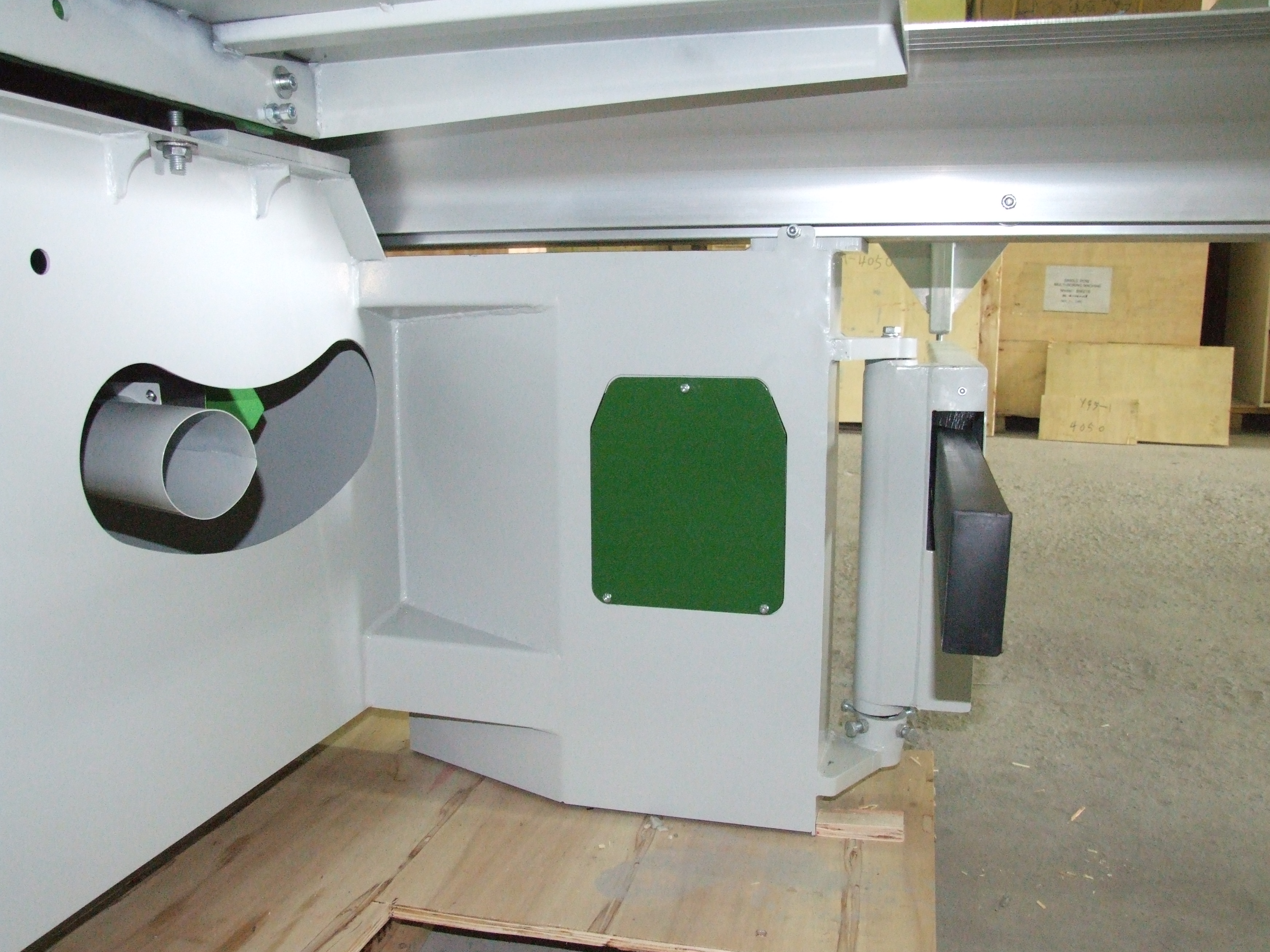

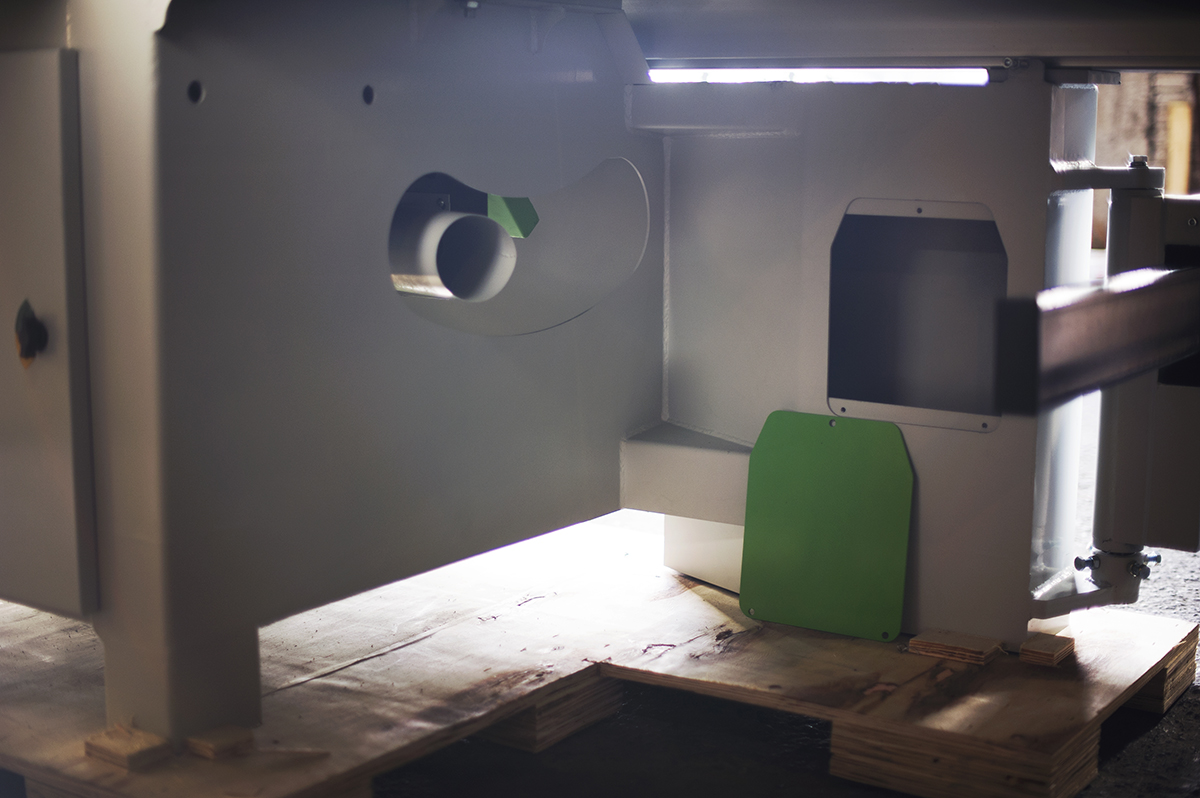

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах;

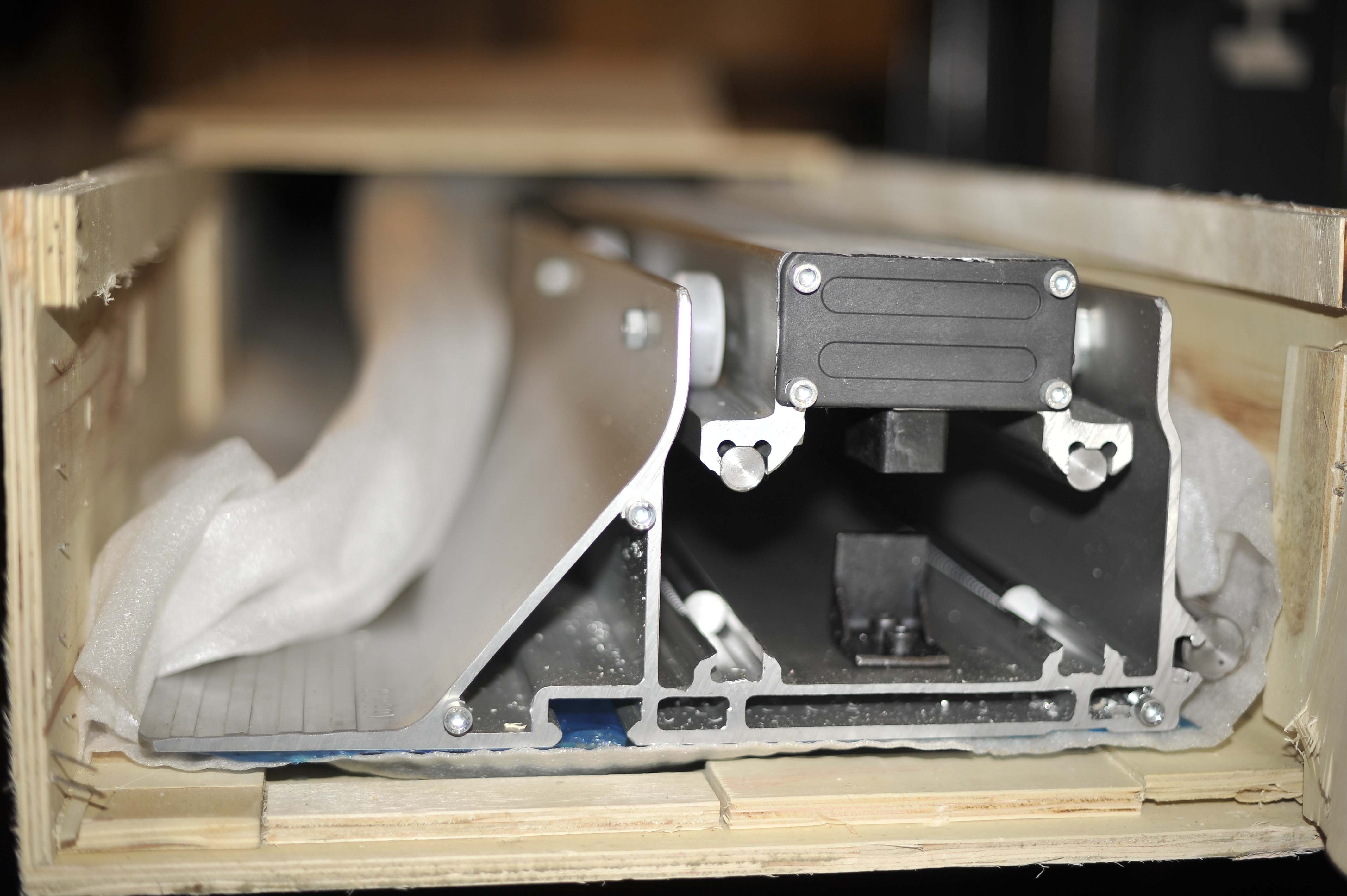

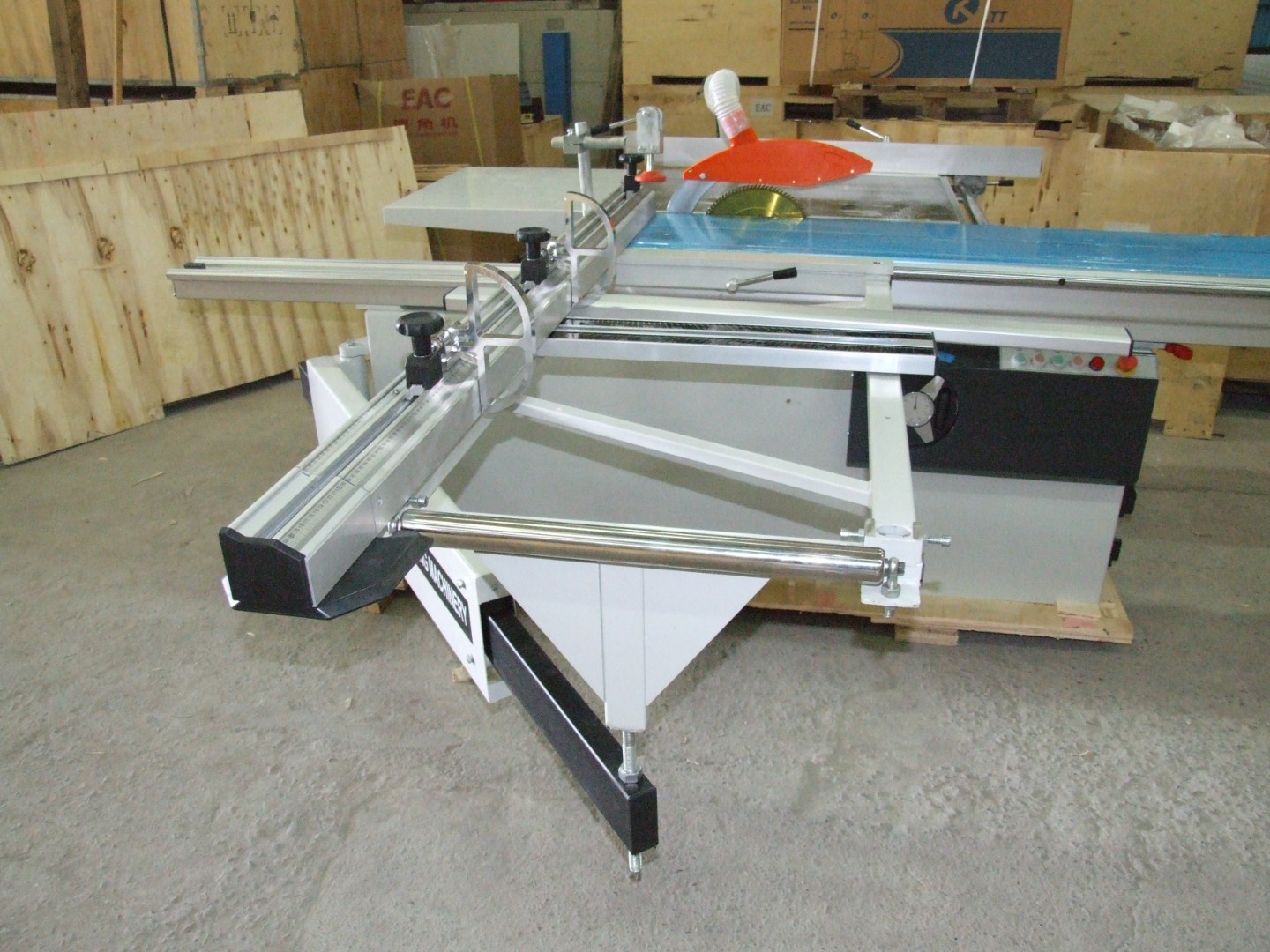

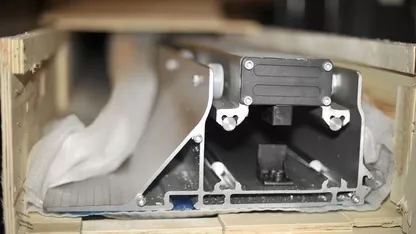

• Алюминиевая каретка длиной 3200 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;

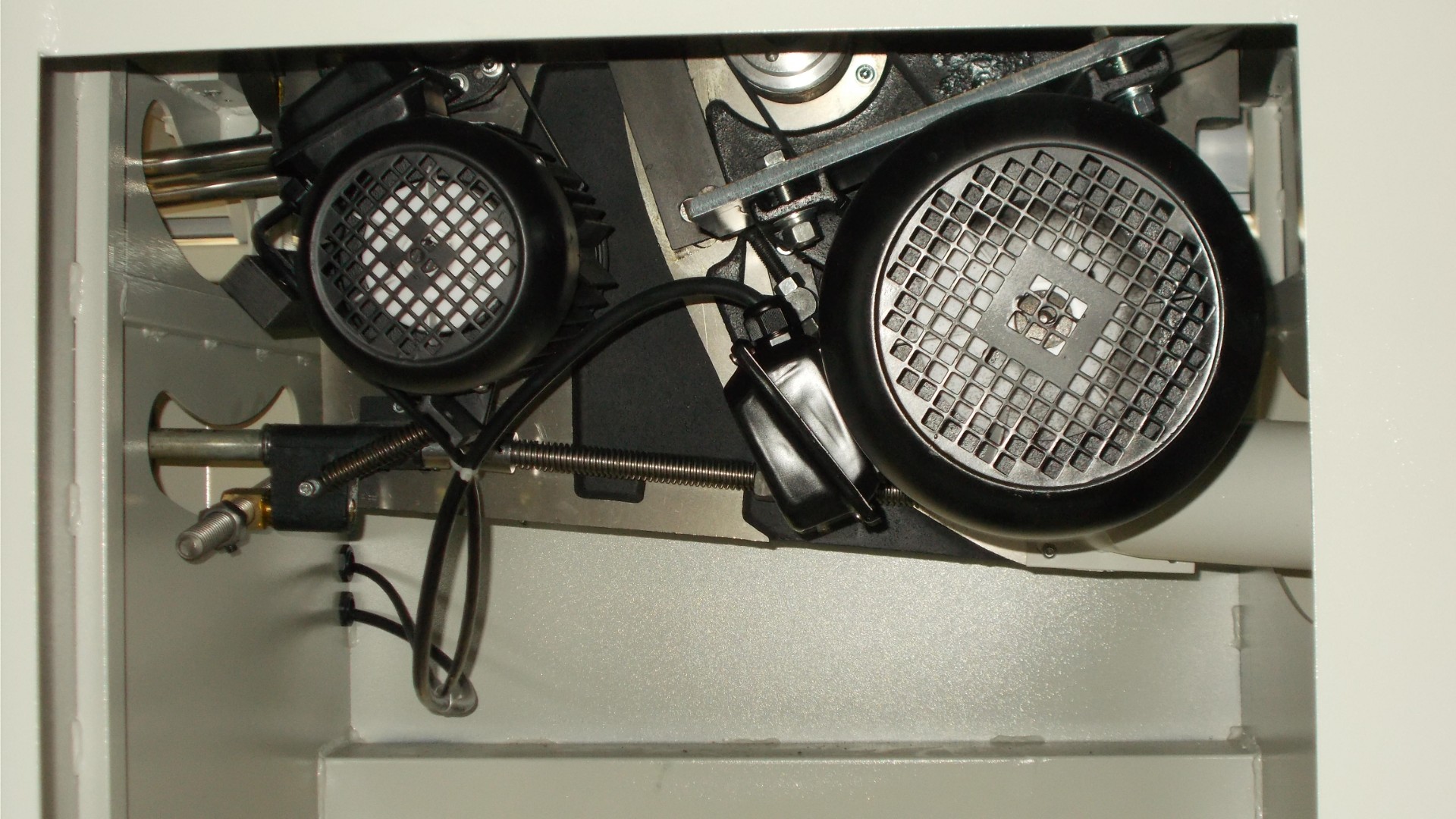

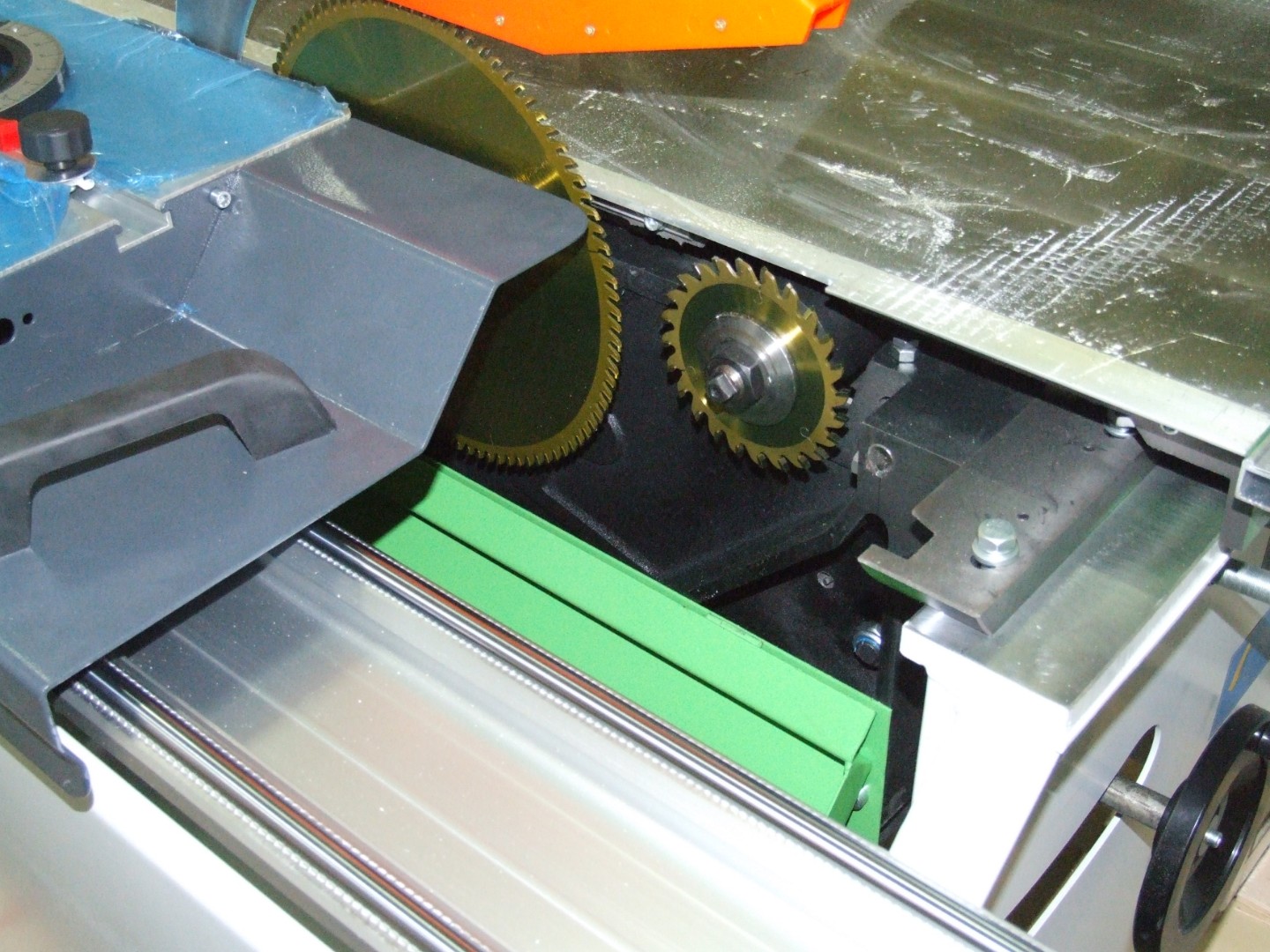

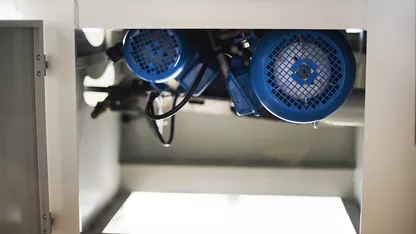

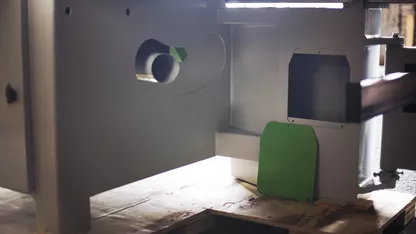

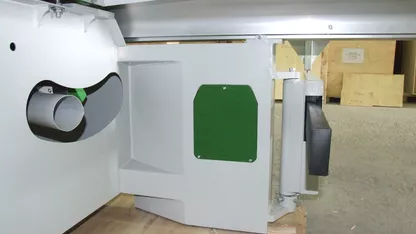

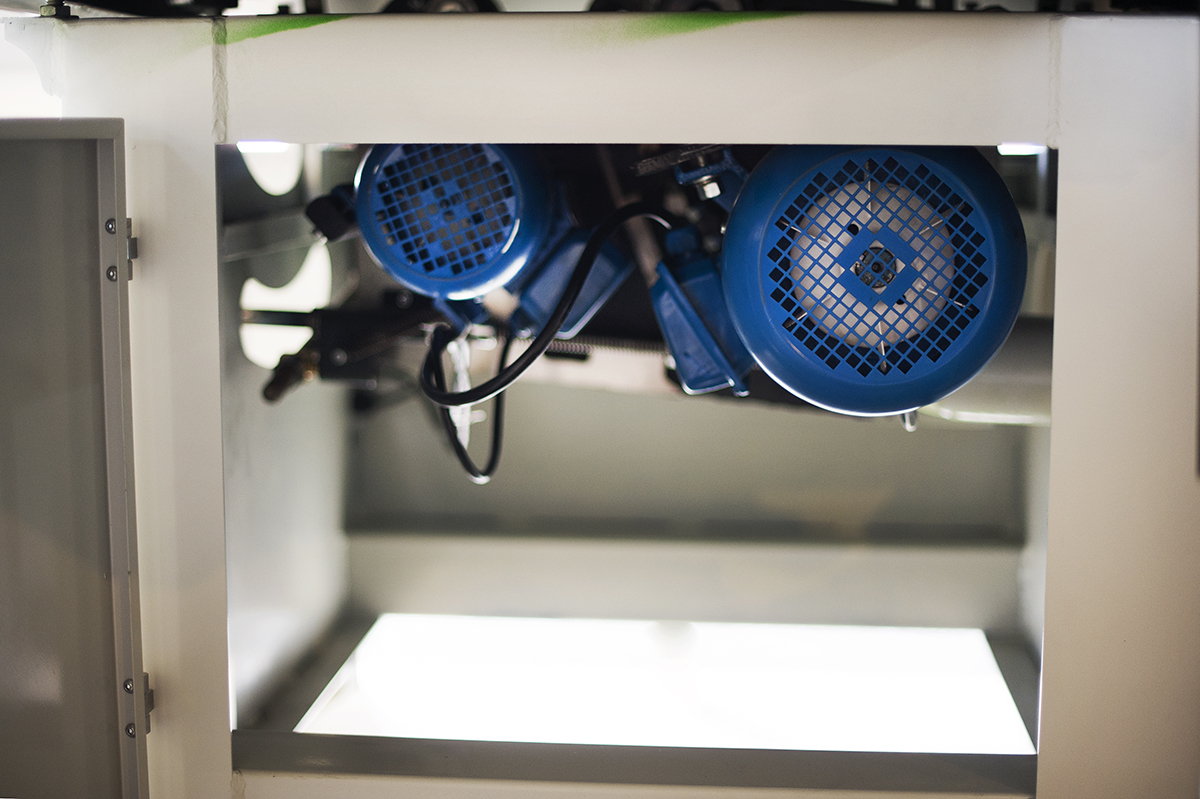

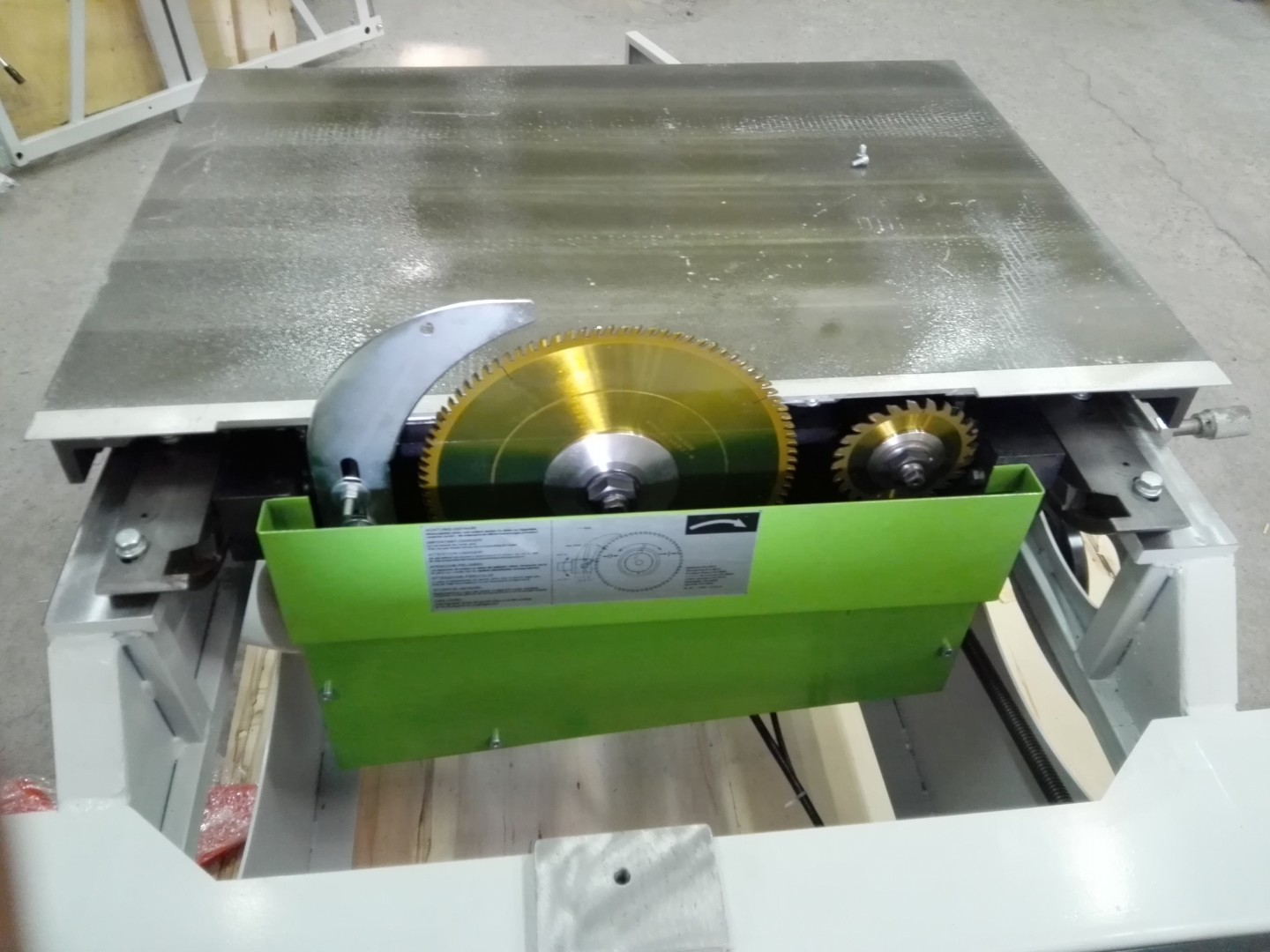

• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
• Наклон пильного узла 45⁰ позволяет осуществлять распил заготовки под углом;

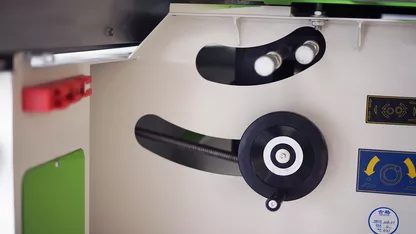

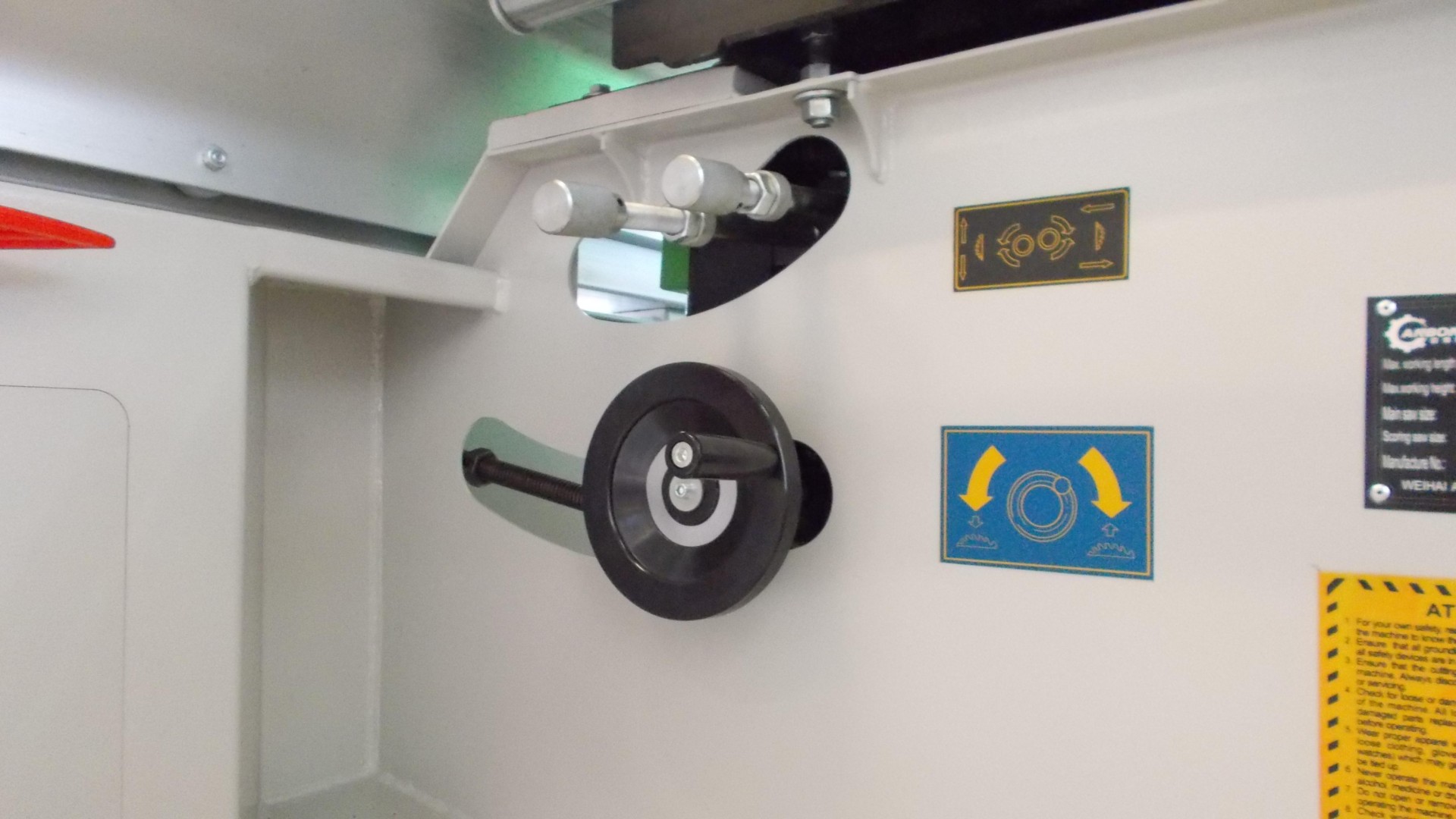

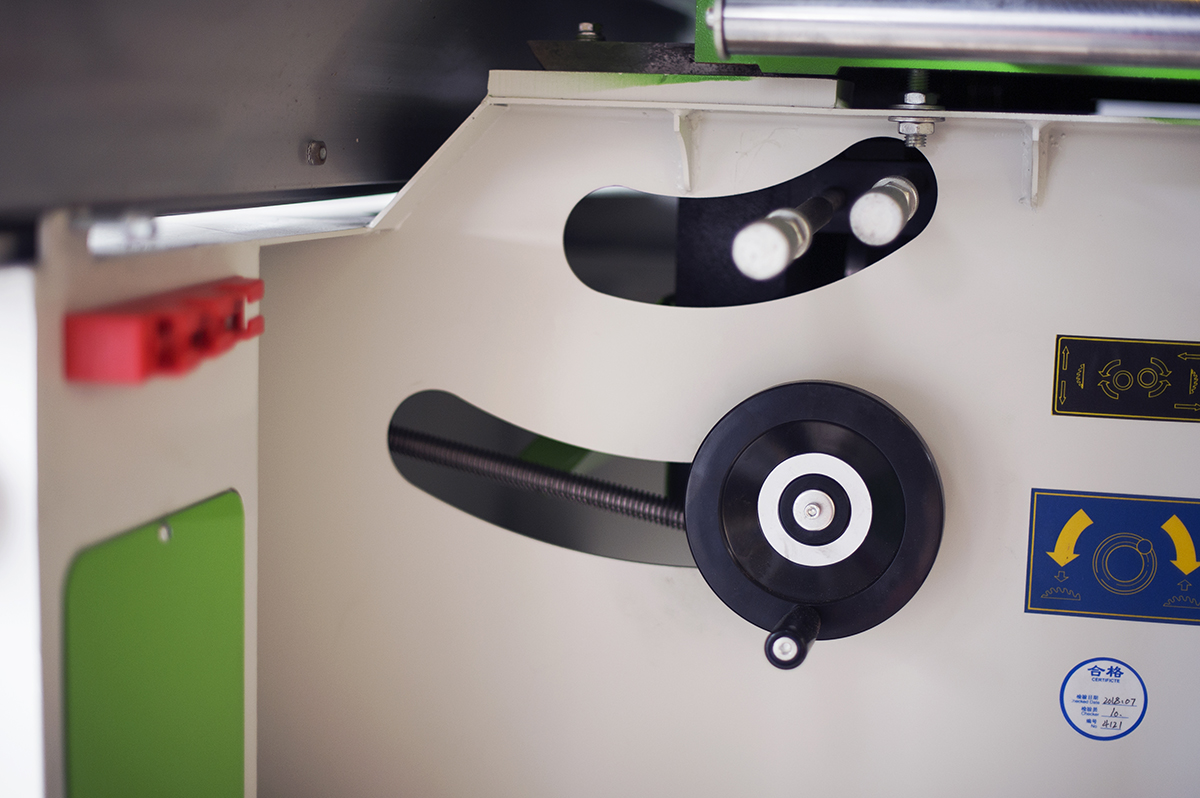

• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора;

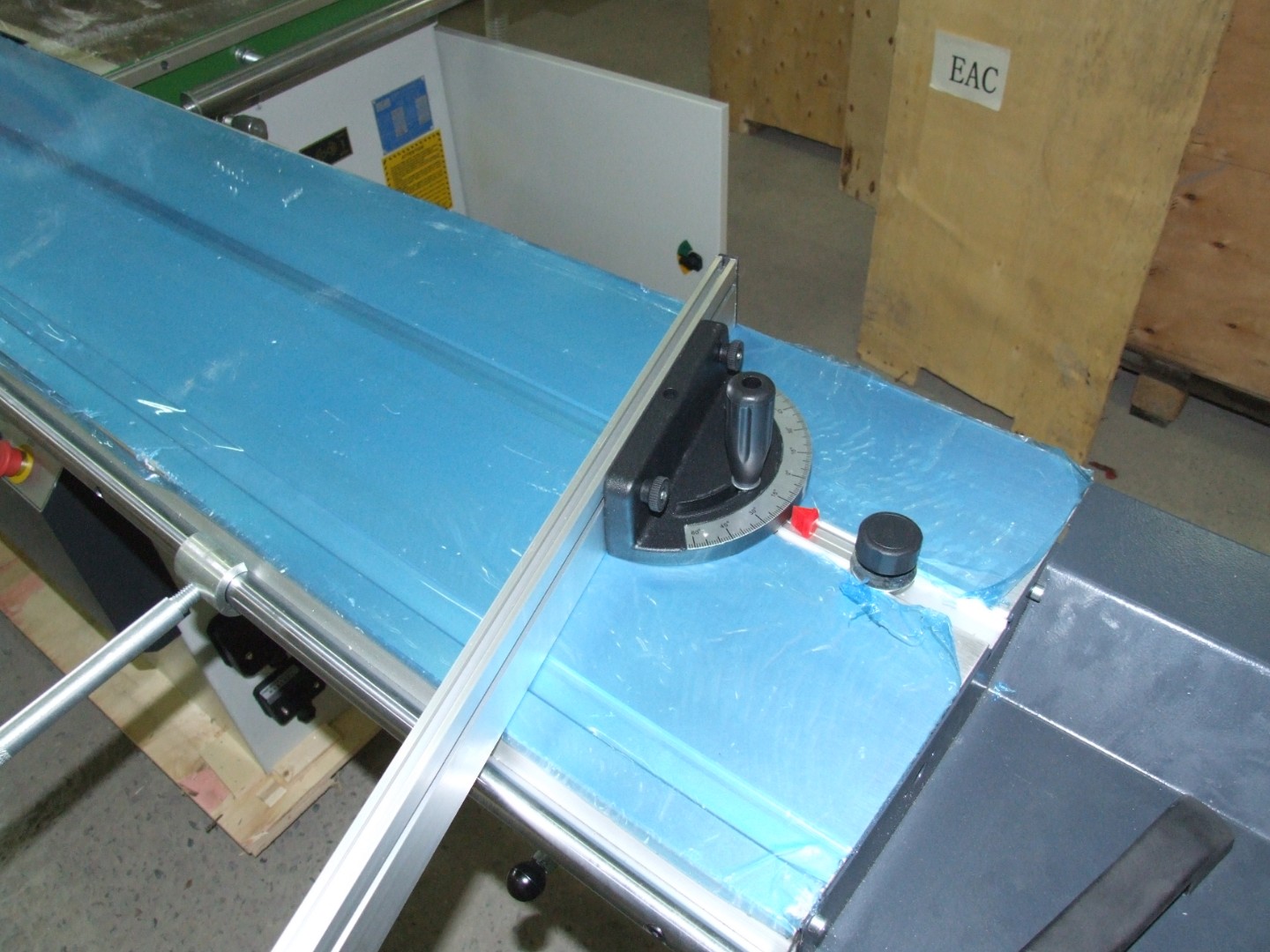

• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом;
• Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила;

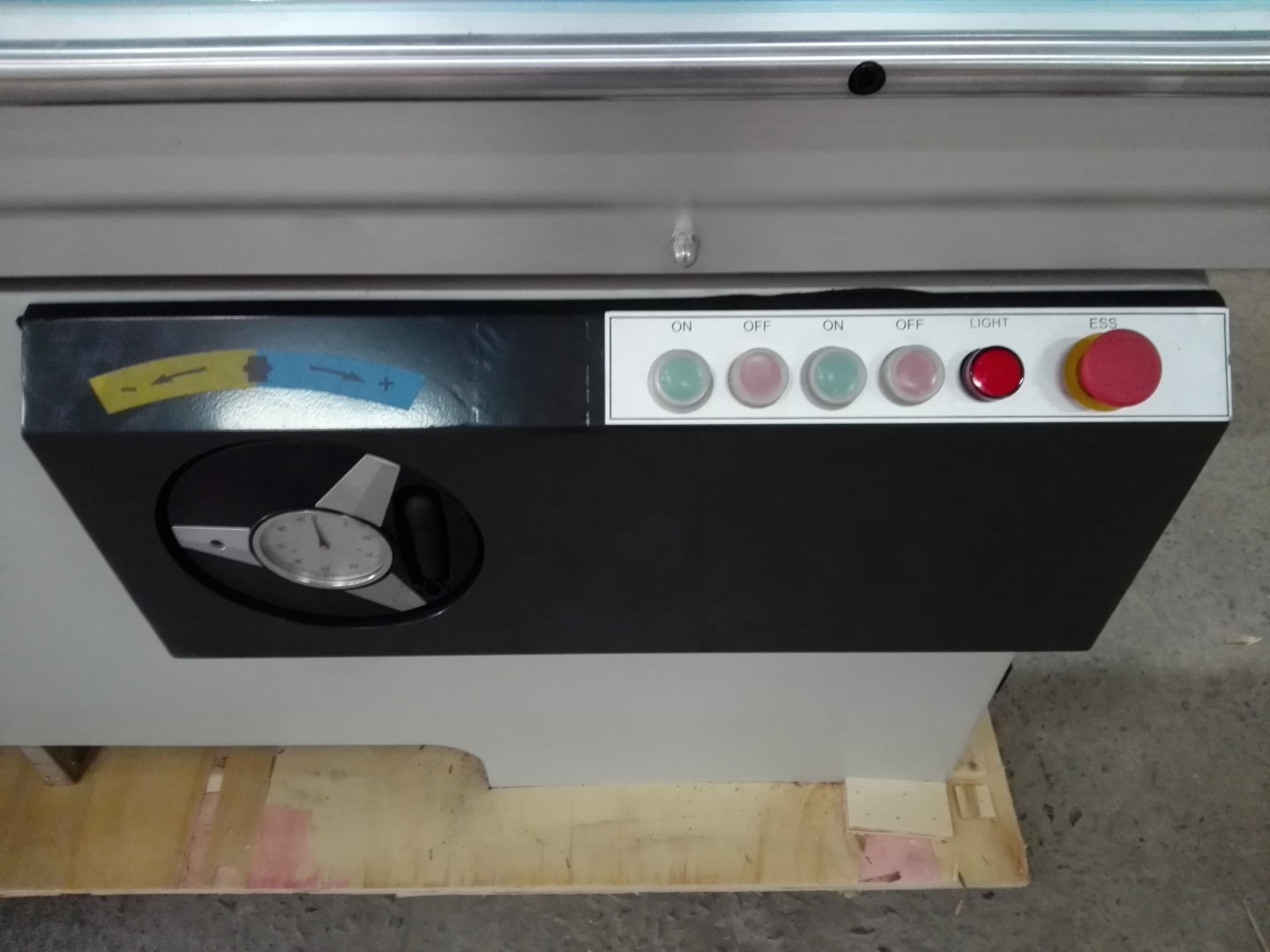

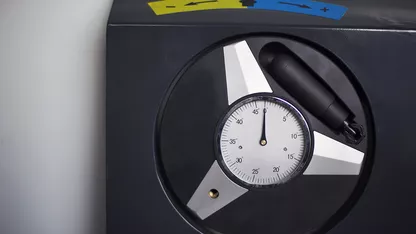

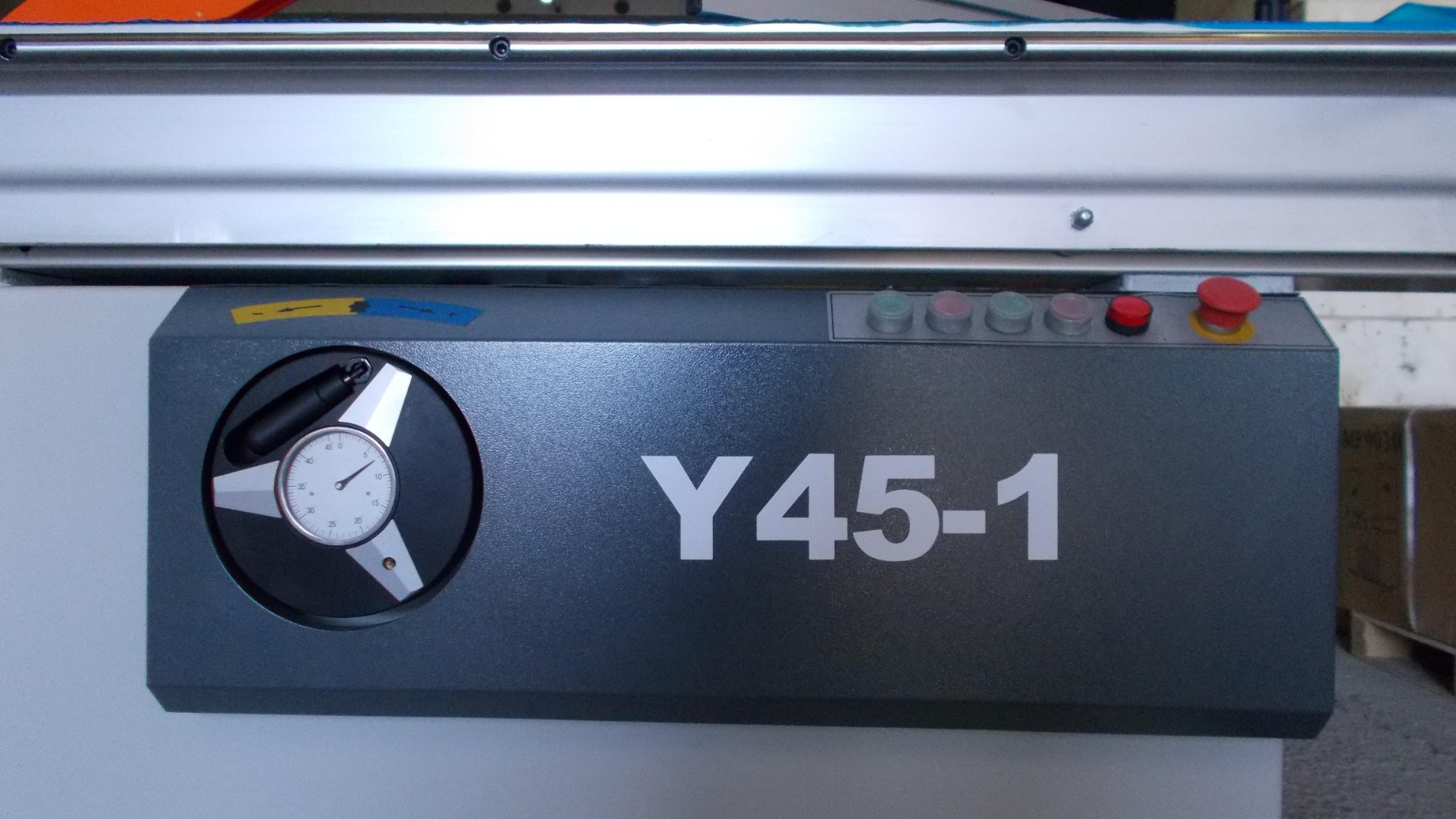

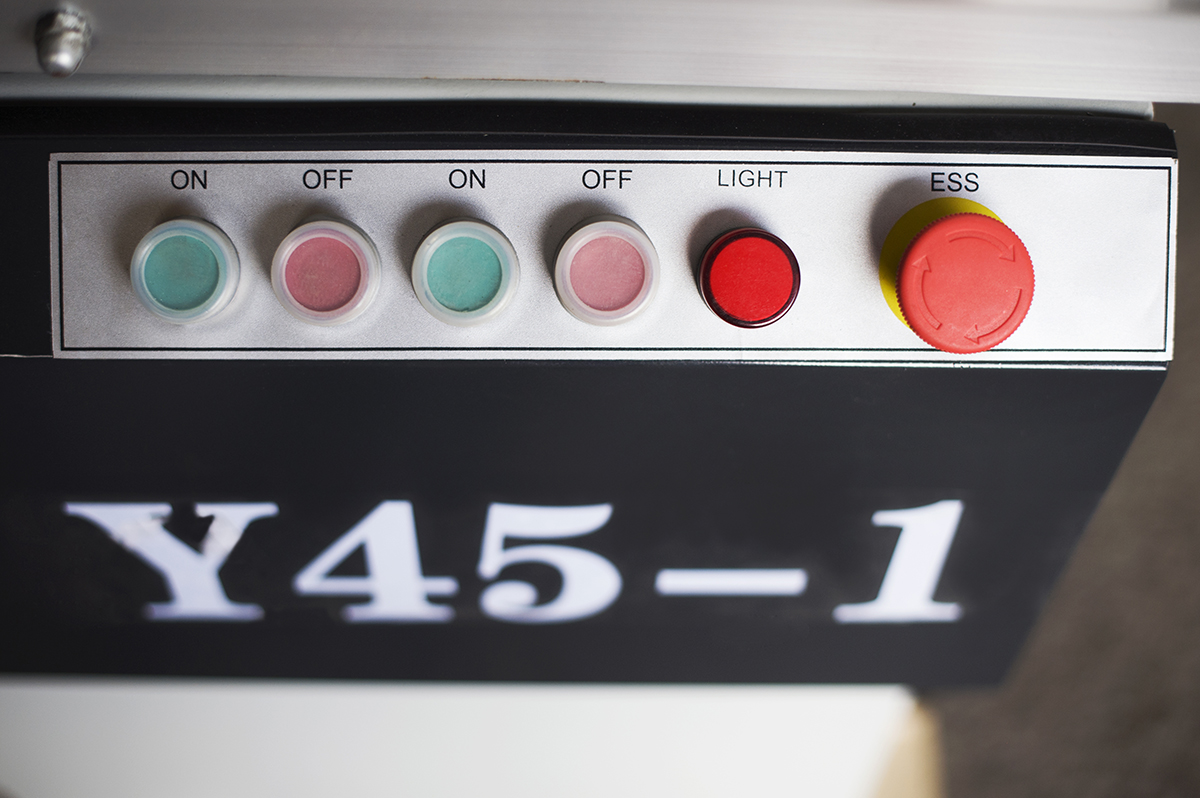

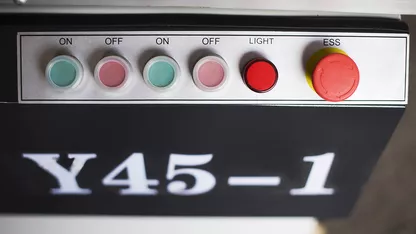

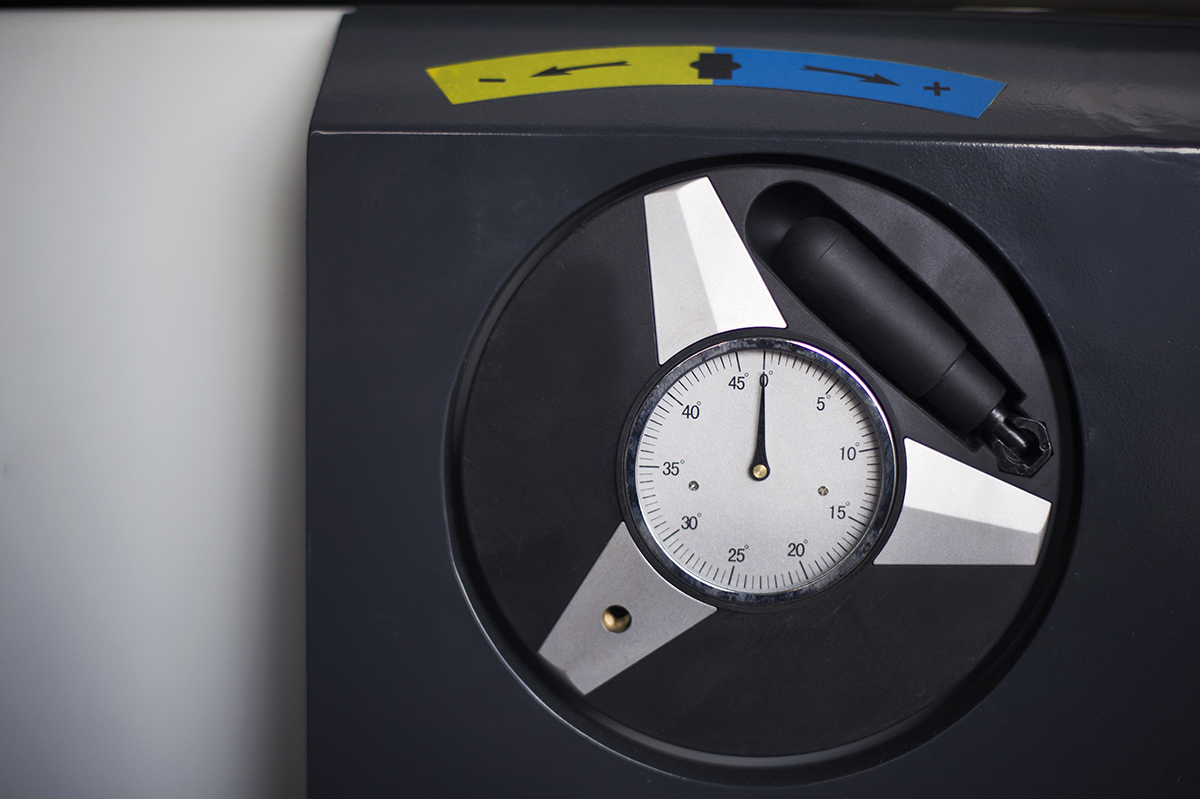

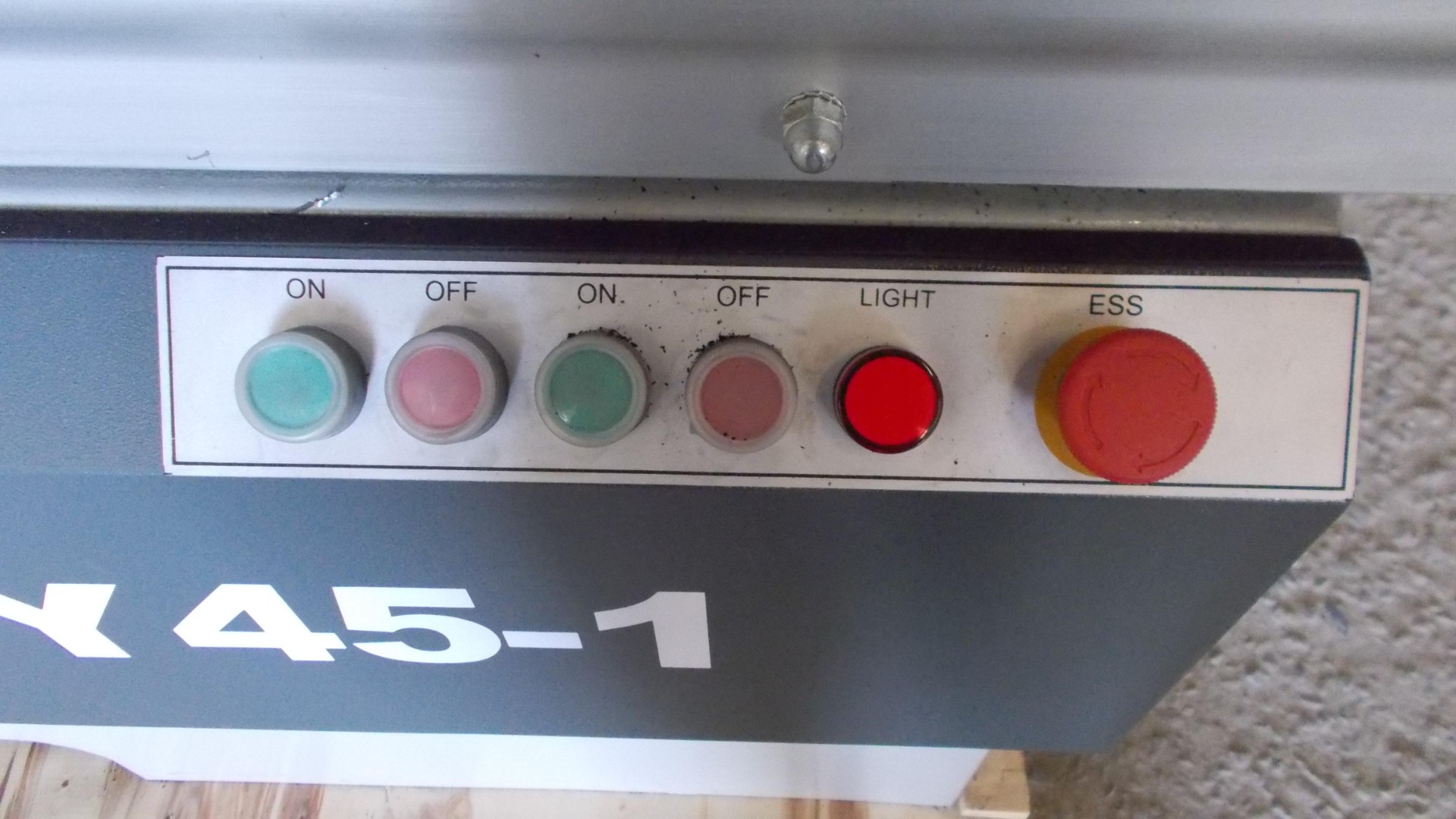

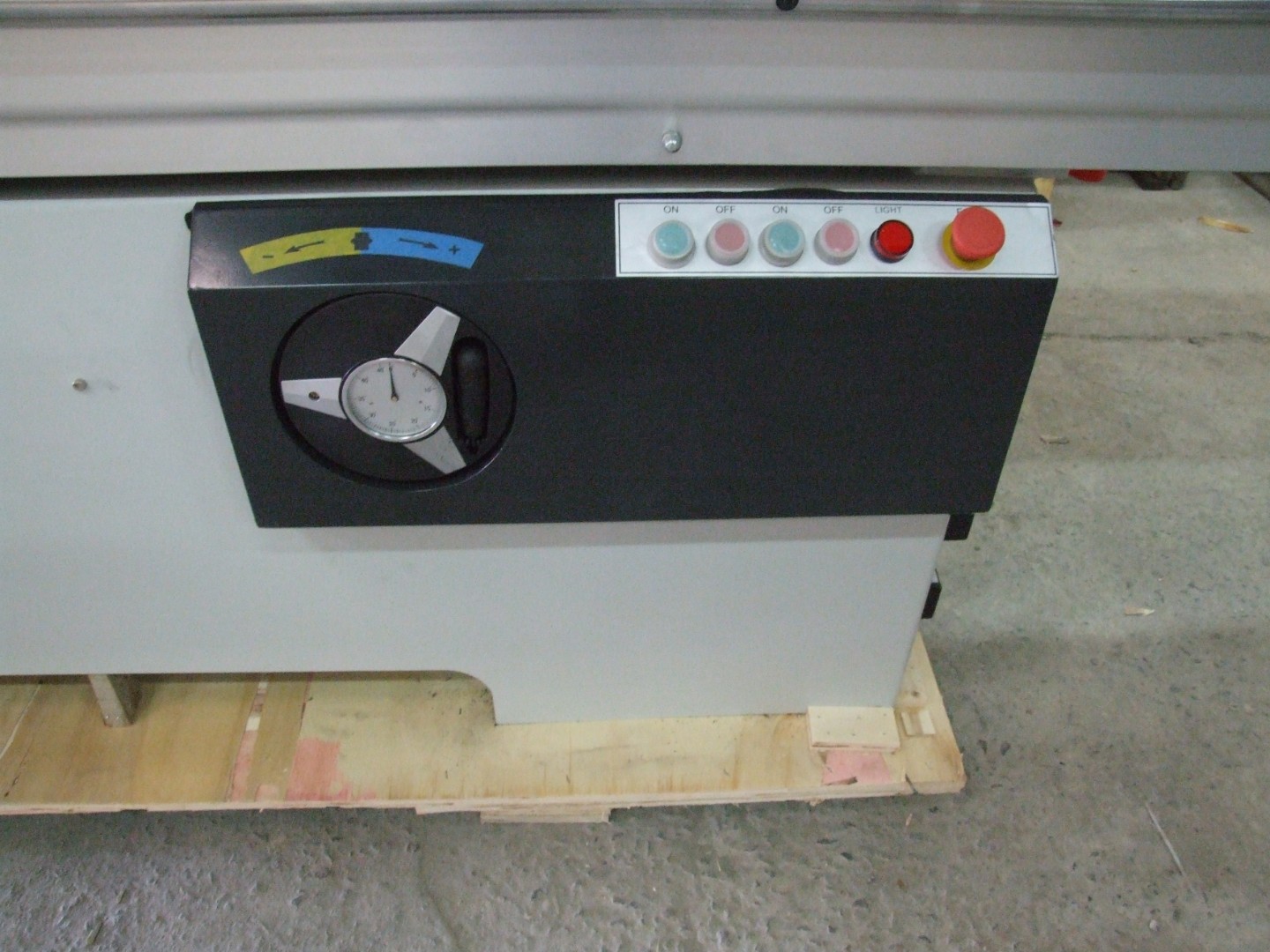

• Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа;

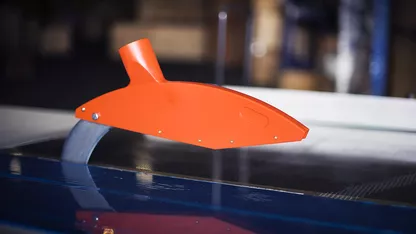

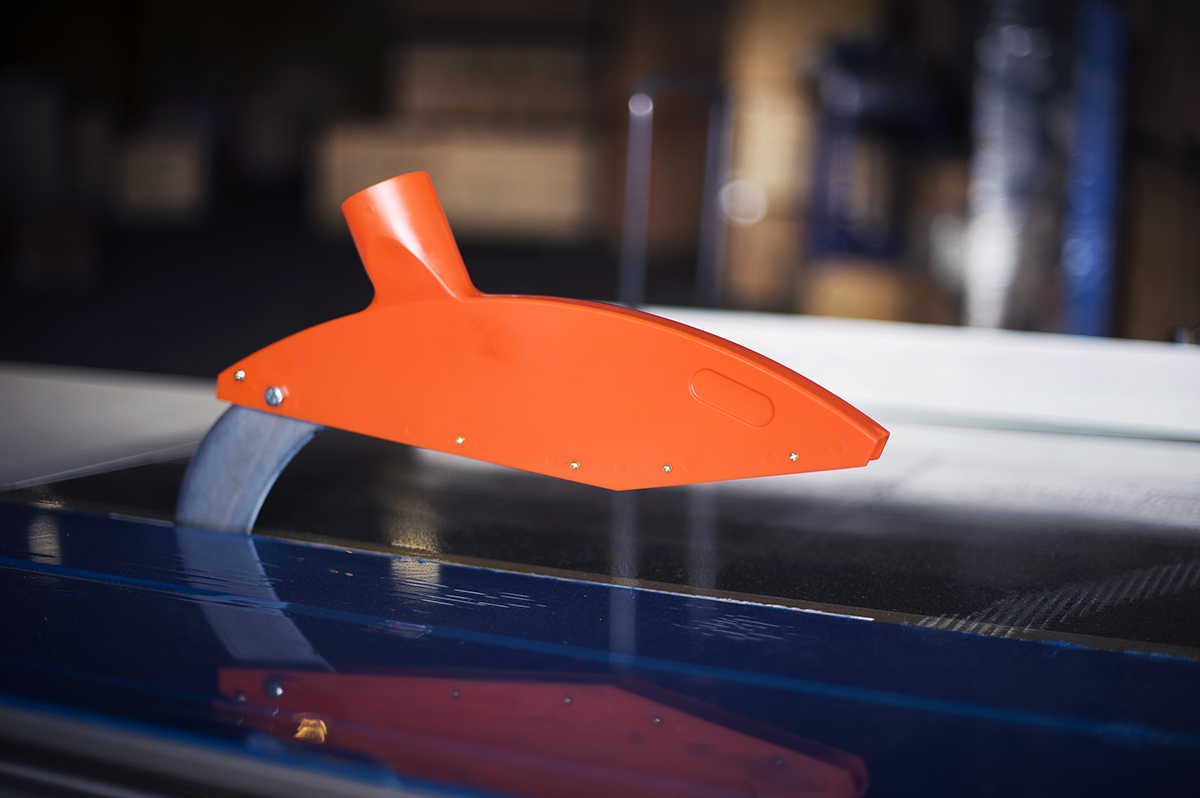

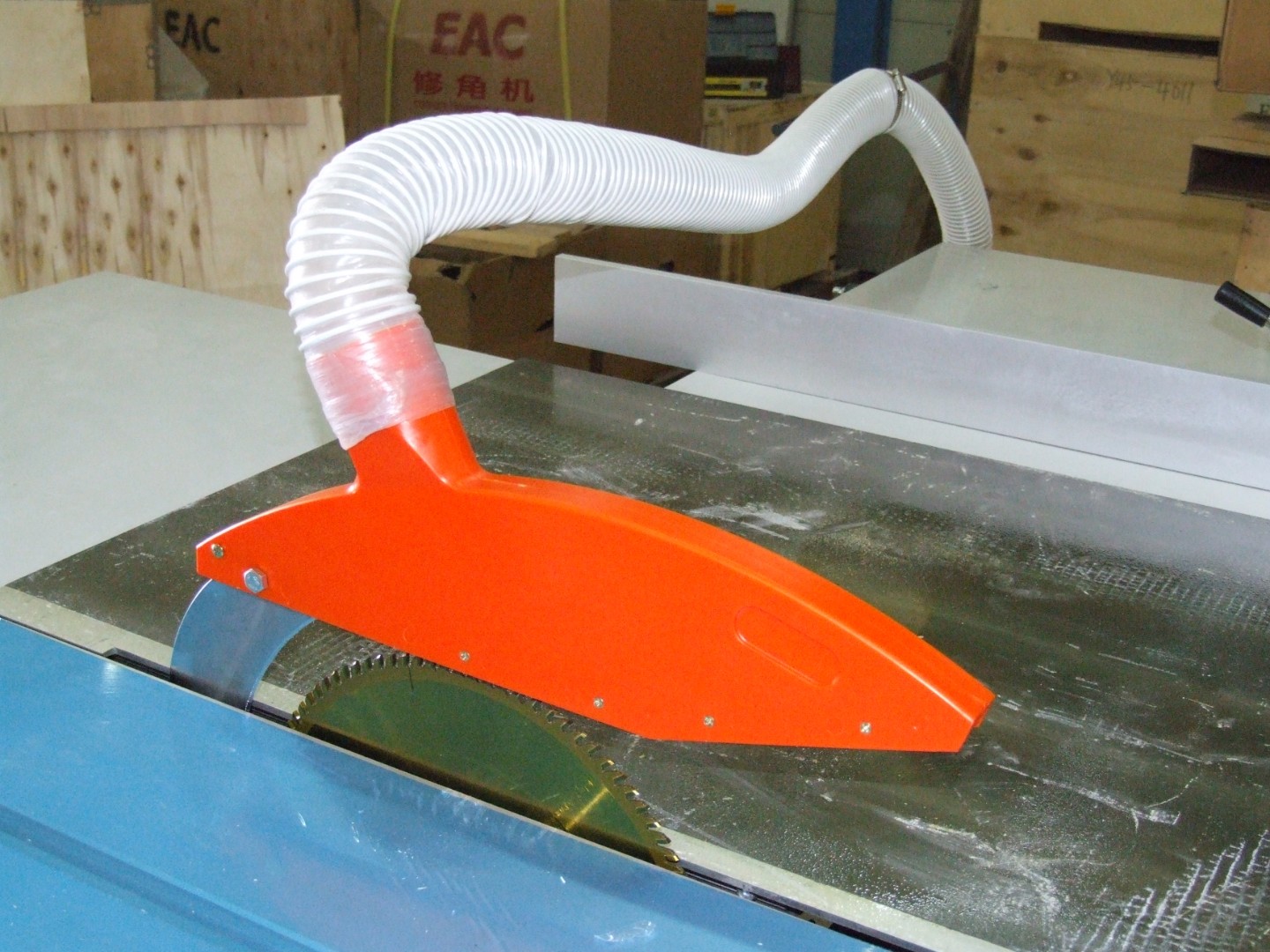

• В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

  Технические характеристики

  Наименования	Параметры
  Макс. длина реза, мм	3150
  Размеры основного стола, мм	900х650
  Размер подвижной каретки, мм	3200х370
  Угол наклона пилы, град.	0-45
  Диаметр основной пилы, мм	300х30
  Диаметр подрезной пилы, мм	120 х 20
  Макс. высота реза, мм	80
  Макс. высота реза пилой 300 мм, 45 град.	55
  Диаметр патрубков аспирации (верхний), мм	60
  Максимальное расстояние от пилы до задней упорной линейки, мм	1200
  Частота вращения основной пилы, об./мин.	4000, 6000
  Частота вращения подрезной пилы, об./мин.	8000
  Мощность электродвигателя основной пилы, кВт	5,5
  Мощность электродвигателя подрезной пилы, кВт	1.1
  Габариты, мм	3500х3450х900
  Транспортные габариты, м	2,1х1,2х1,2 3,3х0,45х0,4
  Масса, кг	680
  Масса станка в упаковке, кг	720
