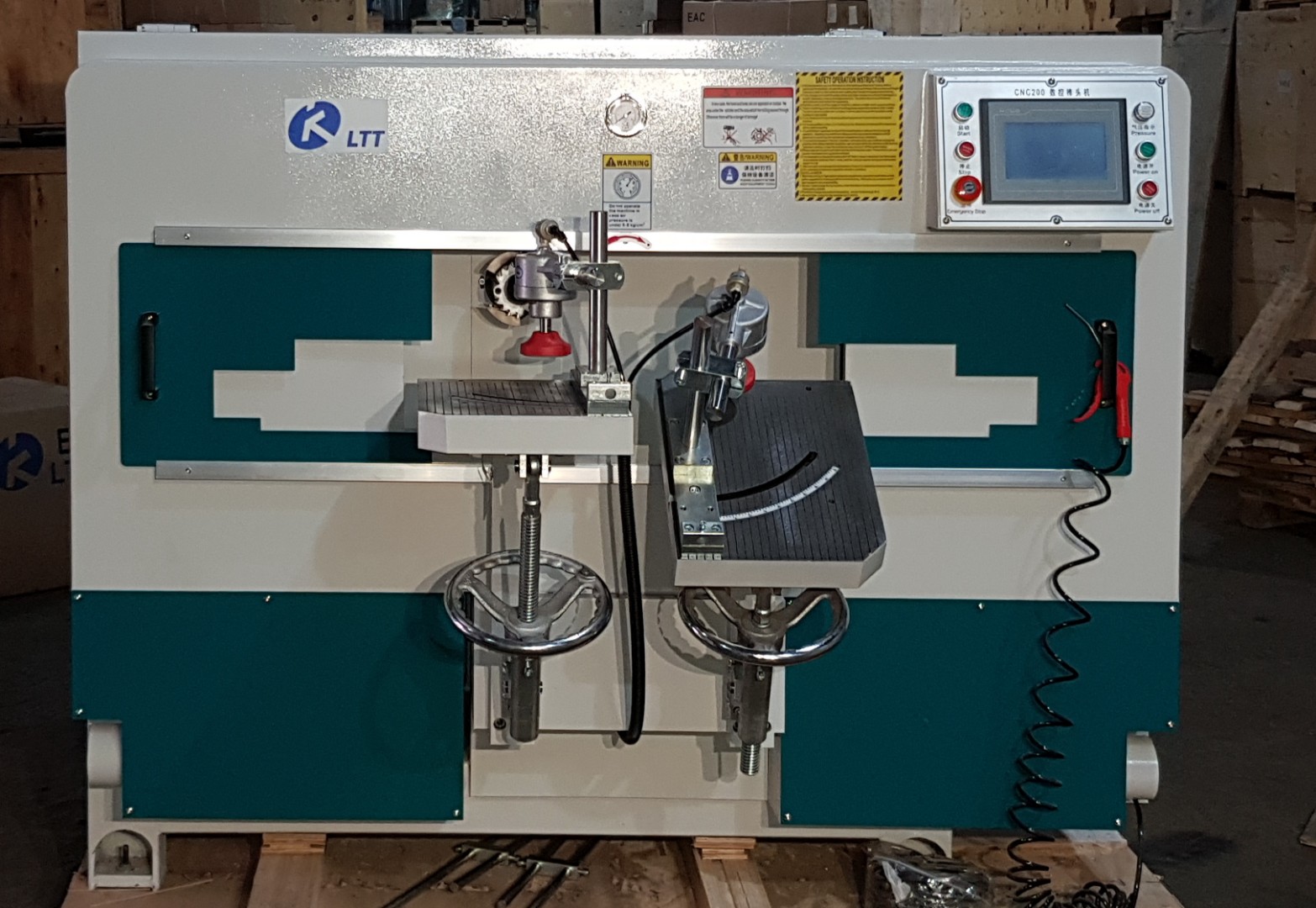

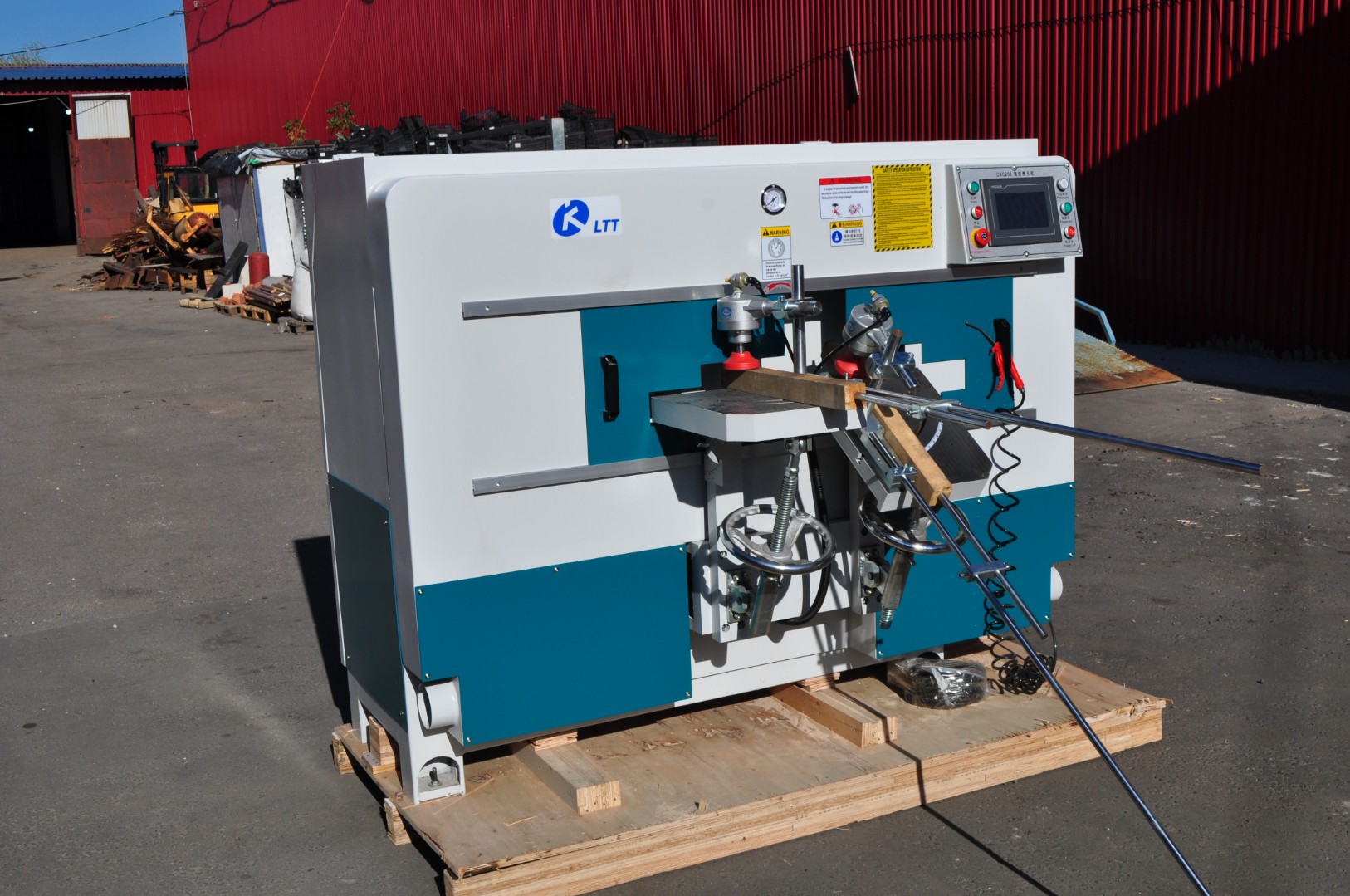

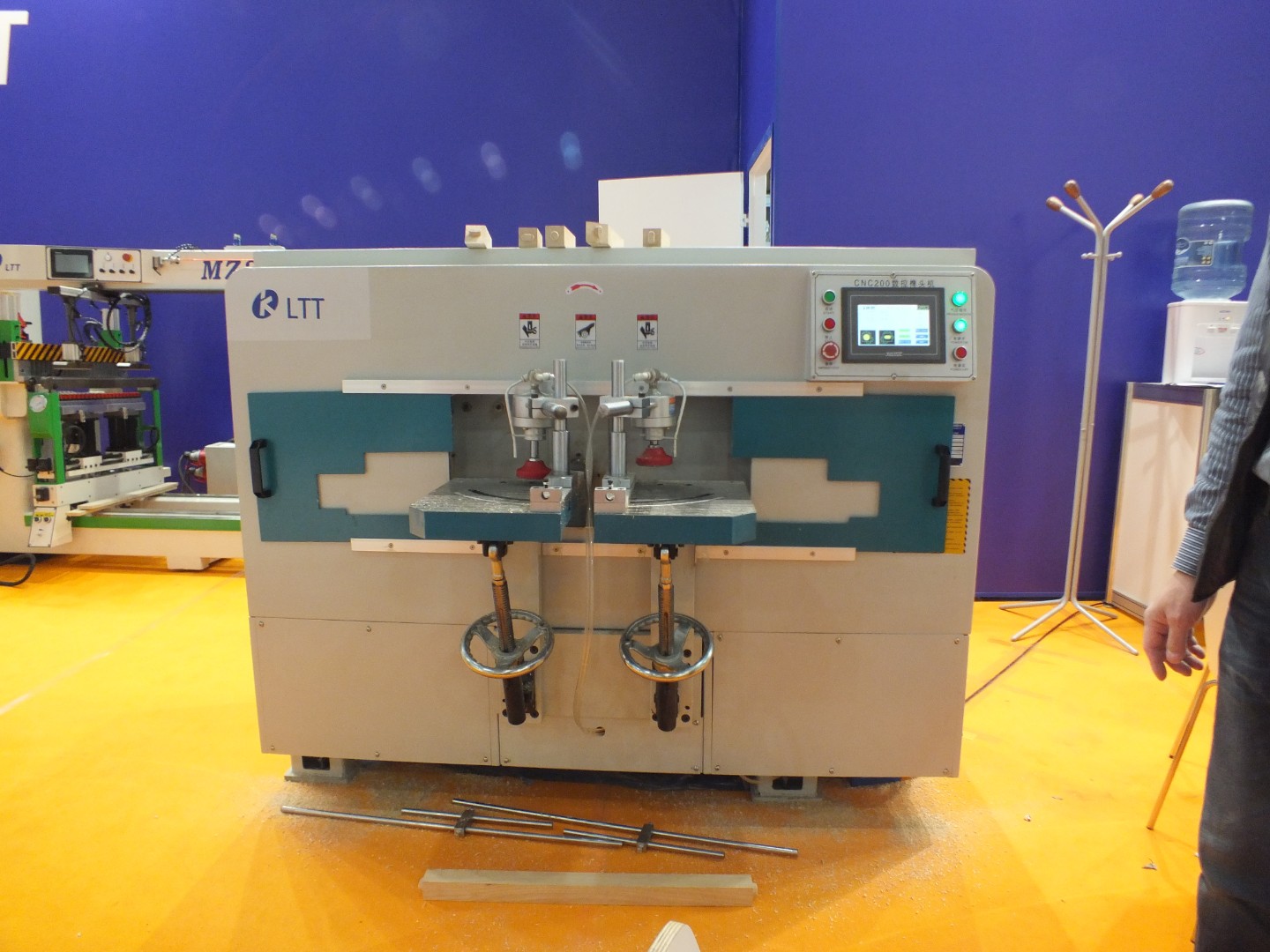

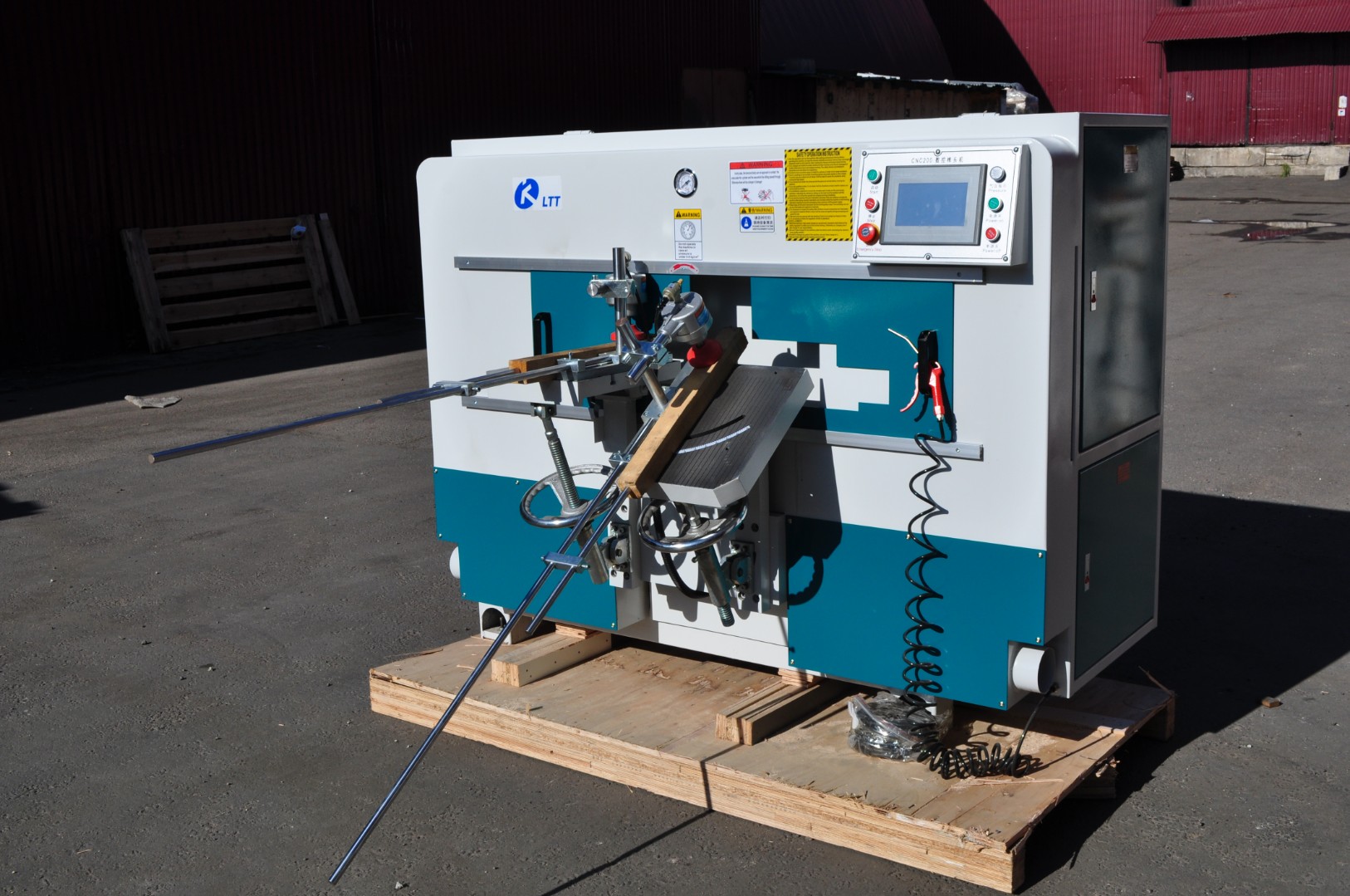

Шипорезный станок с ЧПУ мод.CNC-200 для производства стульев и столов

Шипорезный станок для фрезерования мебельного шипа

мод. CNC200

Назначение:

Предназначен для формирования вертикальных и горизонтальных закругленных шипов на прямых и криволинейных деталях.

Область применения:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском стульев и столов.

Отличительные особенности:

Два рабочих независимых стола позволяют добиться левой и правой операции, повысить эффективность работы.

Используется бесступенчатое изменение скорости подачи, стабильная для каждого вида дерева.

Направляющие столов прямые и превосходной точности

Ширина и глубина шипа может быть скорректирована, размер стабилен

Центральная панели управления, простота в эксплуатации, высокое качество работы.

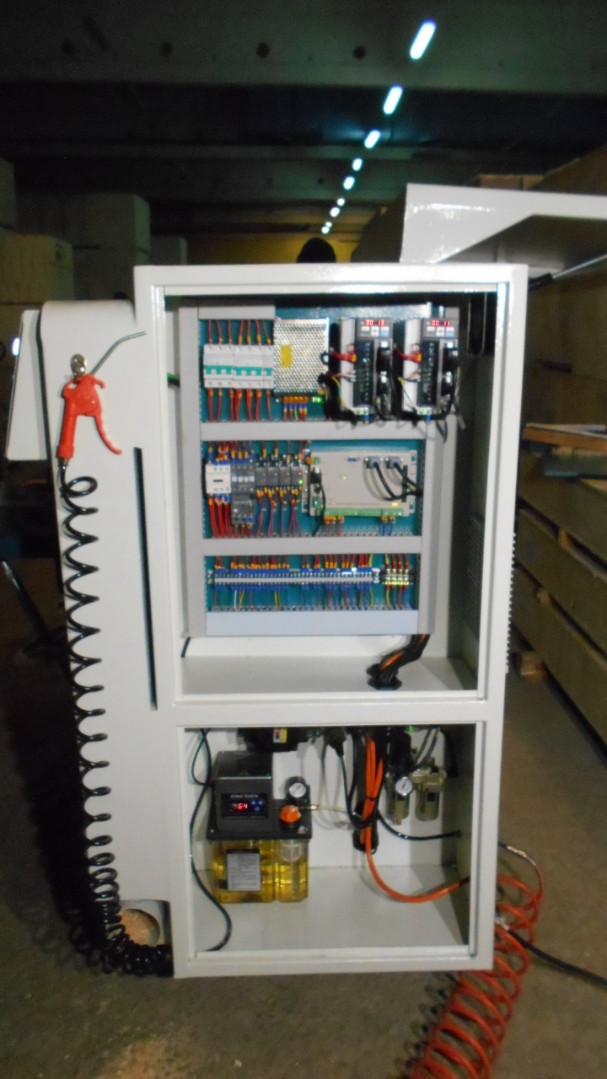

Оснащается  PLC программным управлением

 Конструкция:

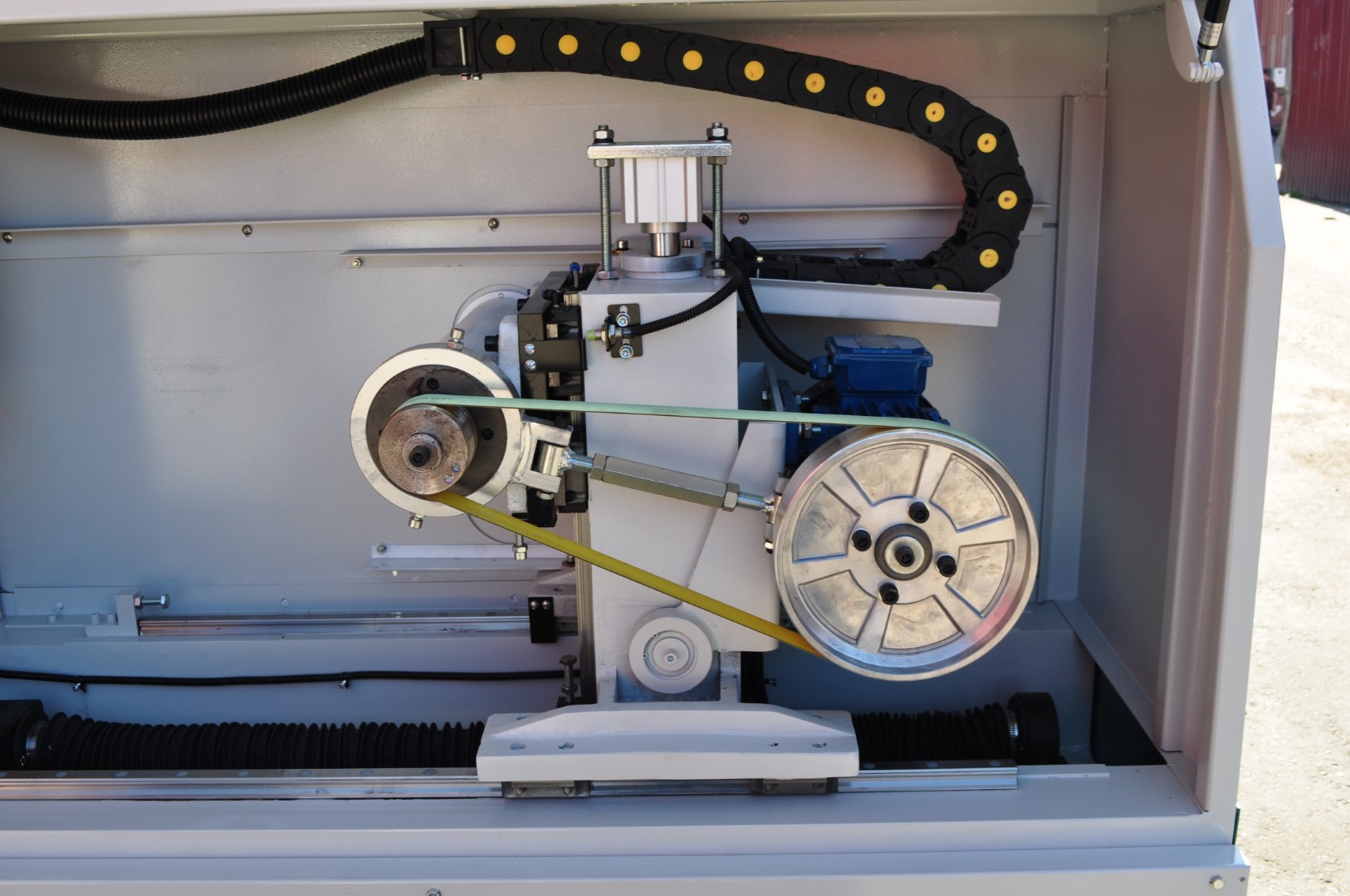

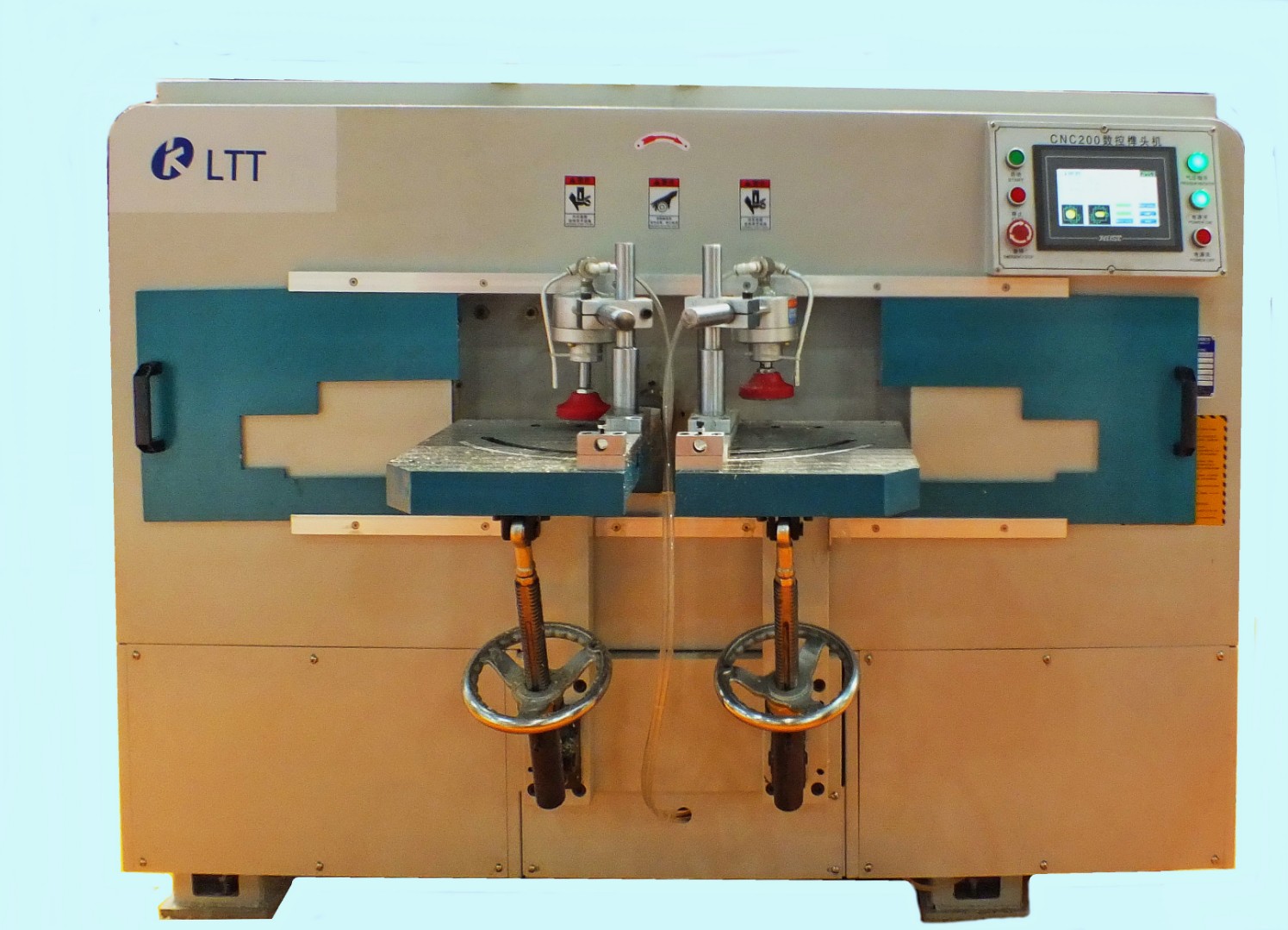

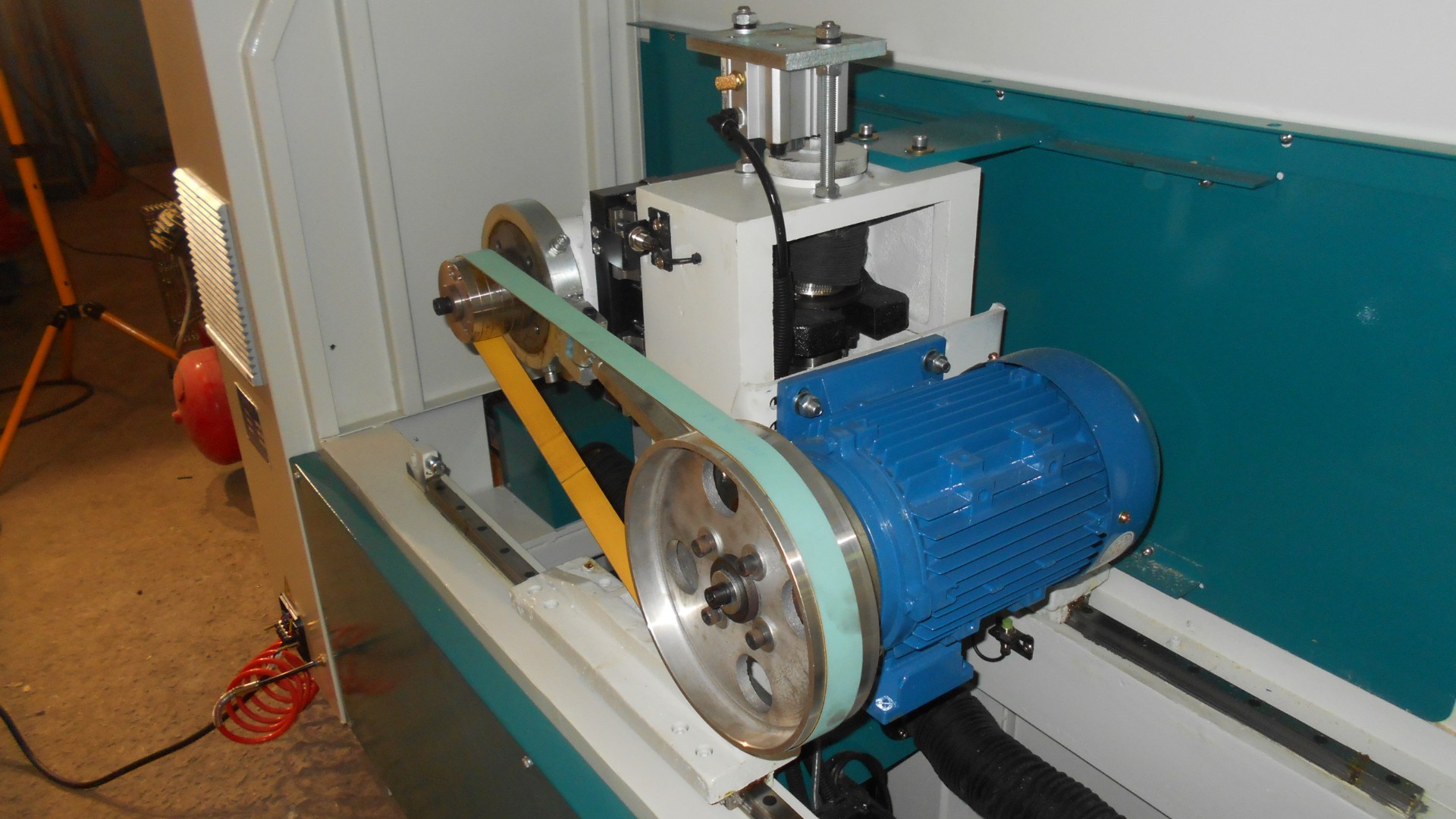

Шипорезный станок (с округленной формой шипа) может производить горизонтальные, вертикальные и наклонные шипы. Станок включает основание с двумя фиксированными столами, одну головку (инструмент), которая движется от одного стола к другому посредством специального цикла, описанного ниже.

Точность:

Движение инструмента было специально разработано для возможности обработки шипов с высокой точностью и во избежание каких-либо возможных расщеплений. Данный результат достигается посредством постоянной работы инструмента по направлению волокон и движения таким образом, что если обработка завершена, то инструменту не нужно нагружать уже обработанную часть. Результатом второго перехода может быть недостаточная точность в качестве шипов. Рабочая скорость не снижается за счет данного цикла при правильном расположении инструмента во время передачи с одного стола на другой.

Столы:

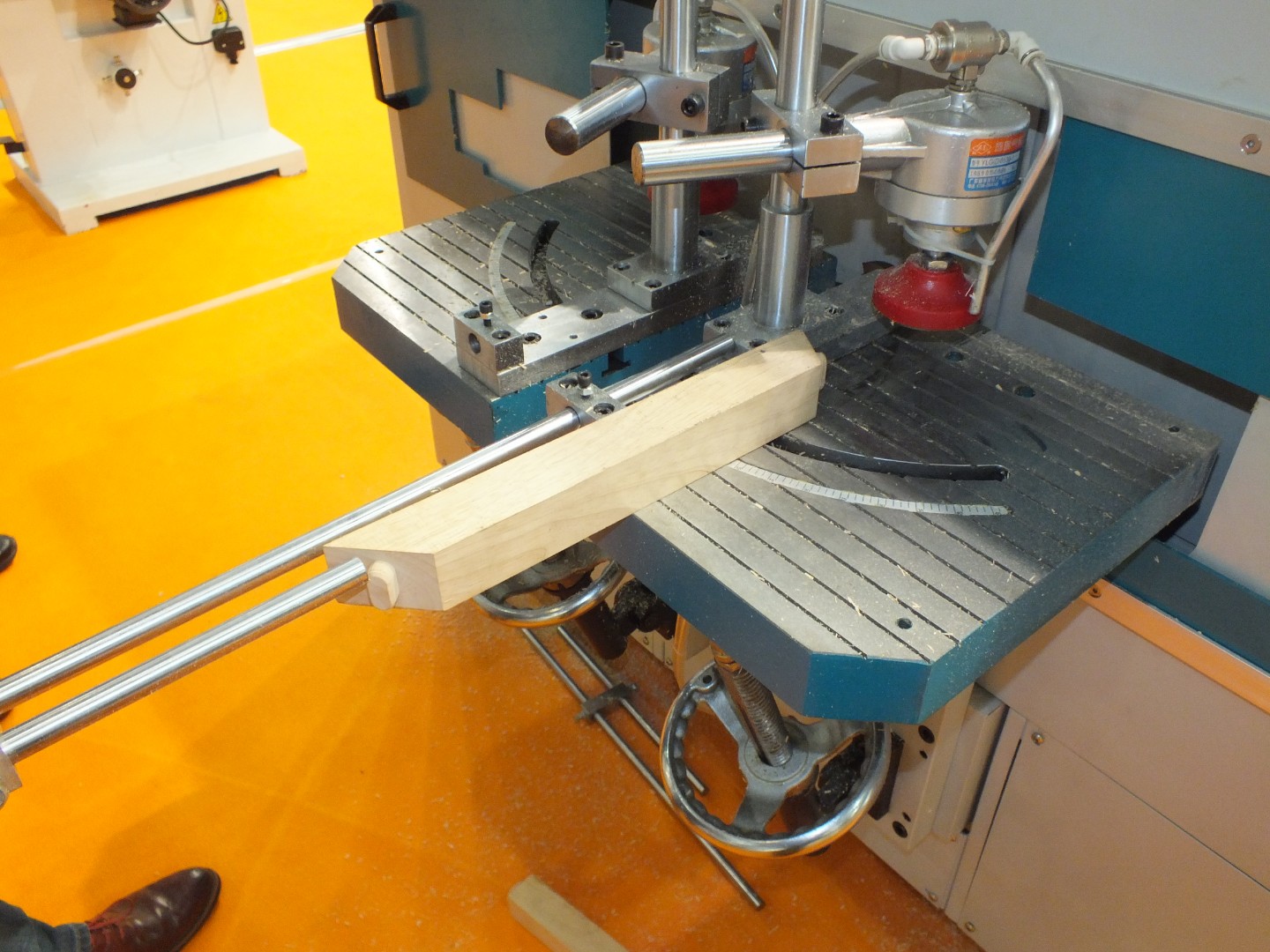

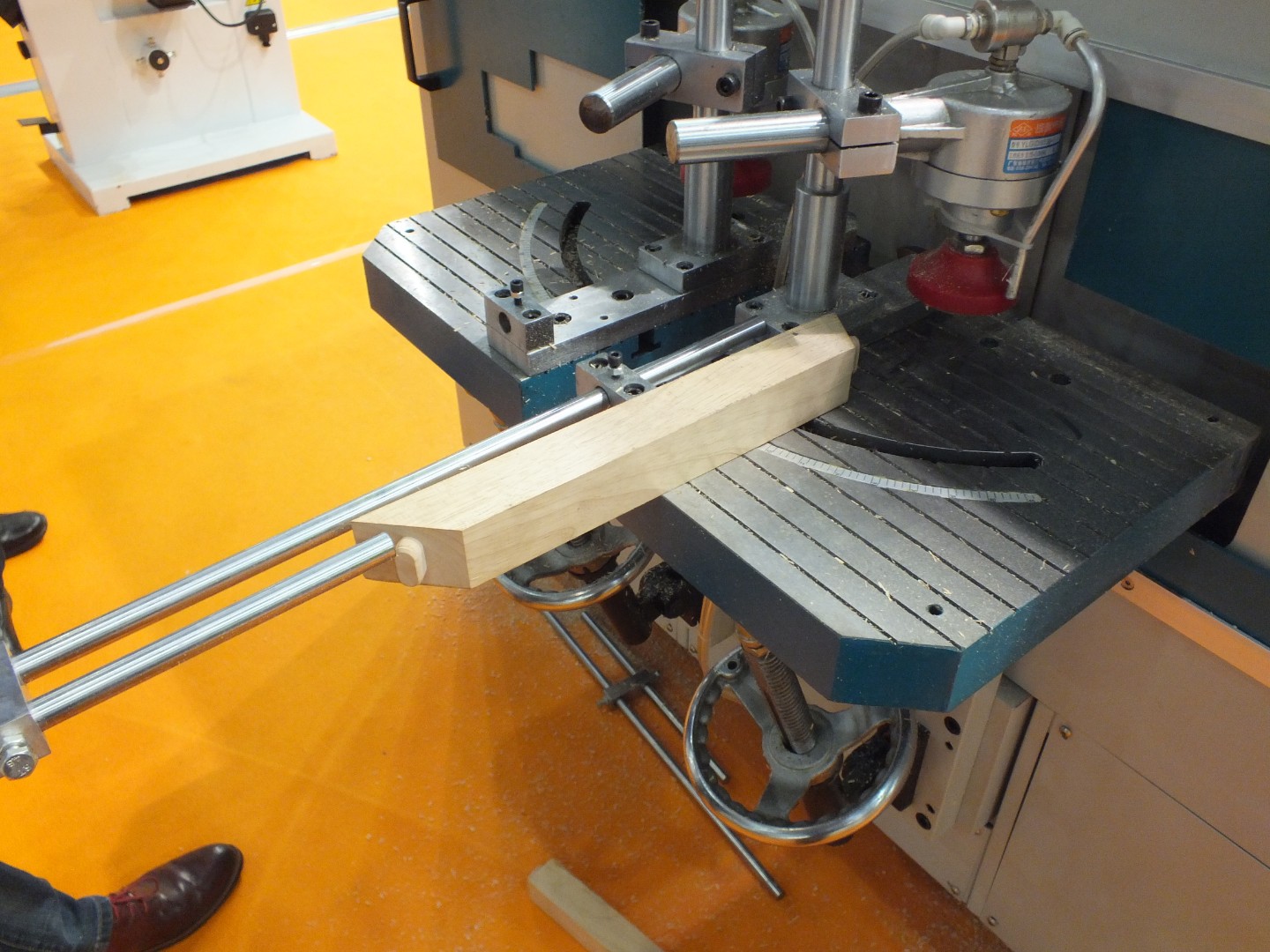

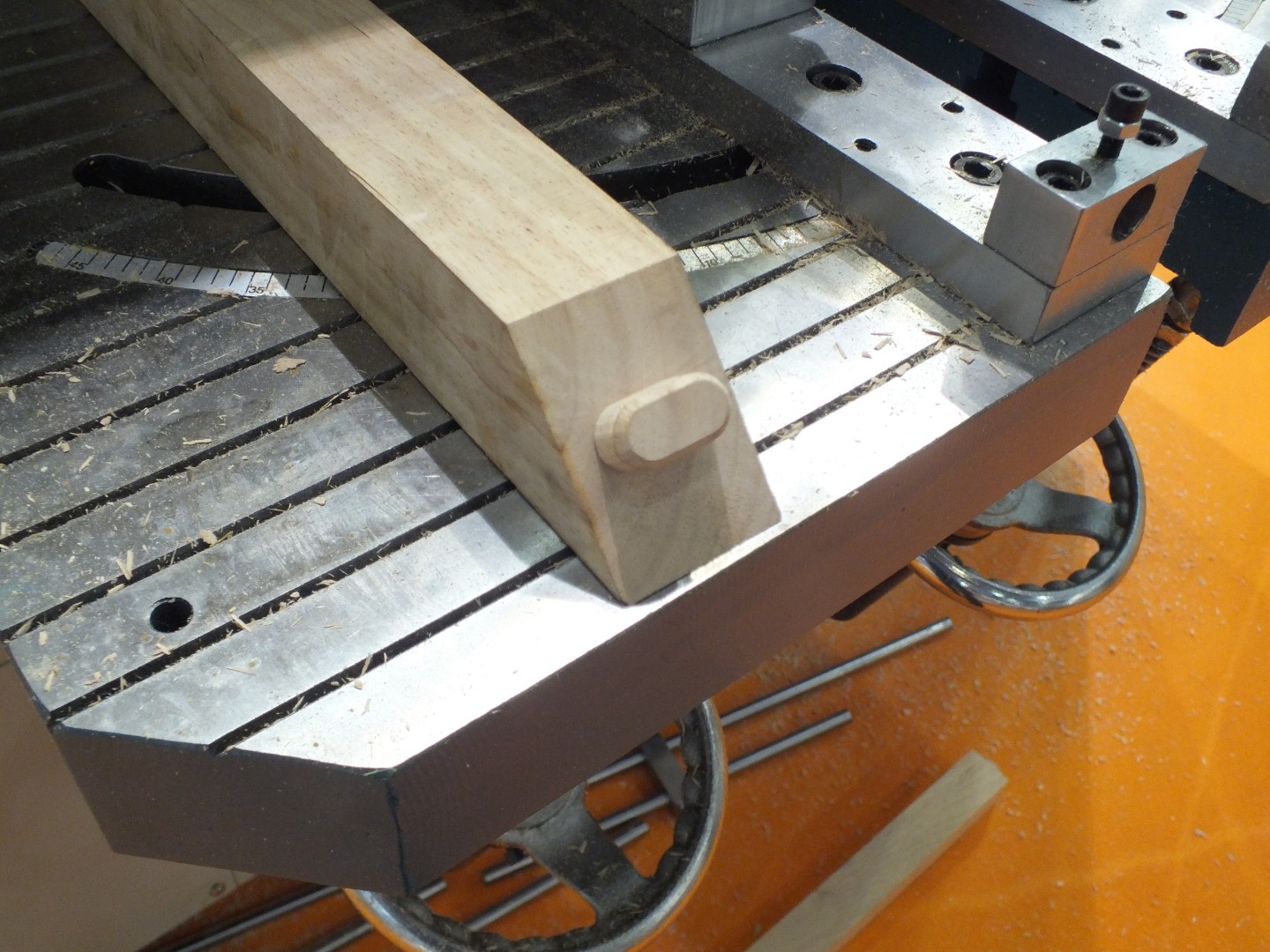

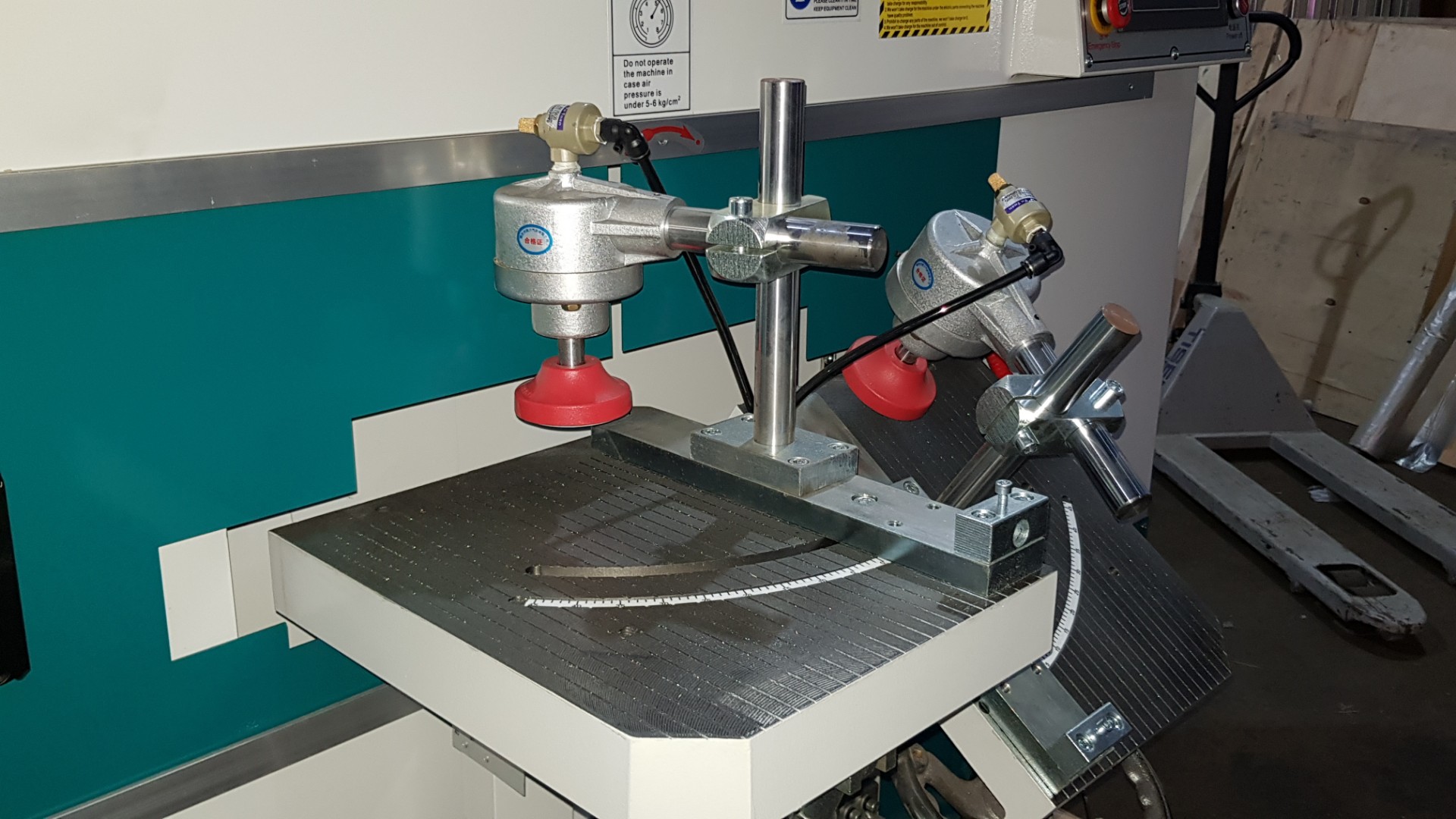

В дальнейшем точность гарантируется неподвижными столами. Как известно, чем более  неподвижна заготовка, тем более точной является ее обработка. Все настройки стола (высота, поперечный, передний и задний наклон) легко регулируются  с помощью маховика либо с помощью регулировочного винта с тем же гаечным ключом, предоставленного в качестве оборудования. Любая настройка имеет отсчетную шкалу и  механическую нулевую точку абсолютной точности, которая калибрируется во время сборки станка. Зажим и разблокировка более стандартных настроек осуществляется с помощью рукоятки. Позиционирующее ограждение, размещенное на столе, используется в качестве регулирующего  устройства для исполнения шипов под углом 0-45°. Переднее и заднее ограждения укомплектованы исходной точкой для простого исполнения.  Пневматический зажимной цилиндр на каждом столе, укомплектованный неповоротным ограждением, размещен так, чтобы не пересекаться с оператором во время загрузки/разгрузки и гарантировать простоту регулировки. Можно настроить два стола, таким образом, чтобы за один проход делать и левую и правую ножку.

Преимущества:

- Неподвижные регулируемые столы обеспечивают жесткость и высокую точность

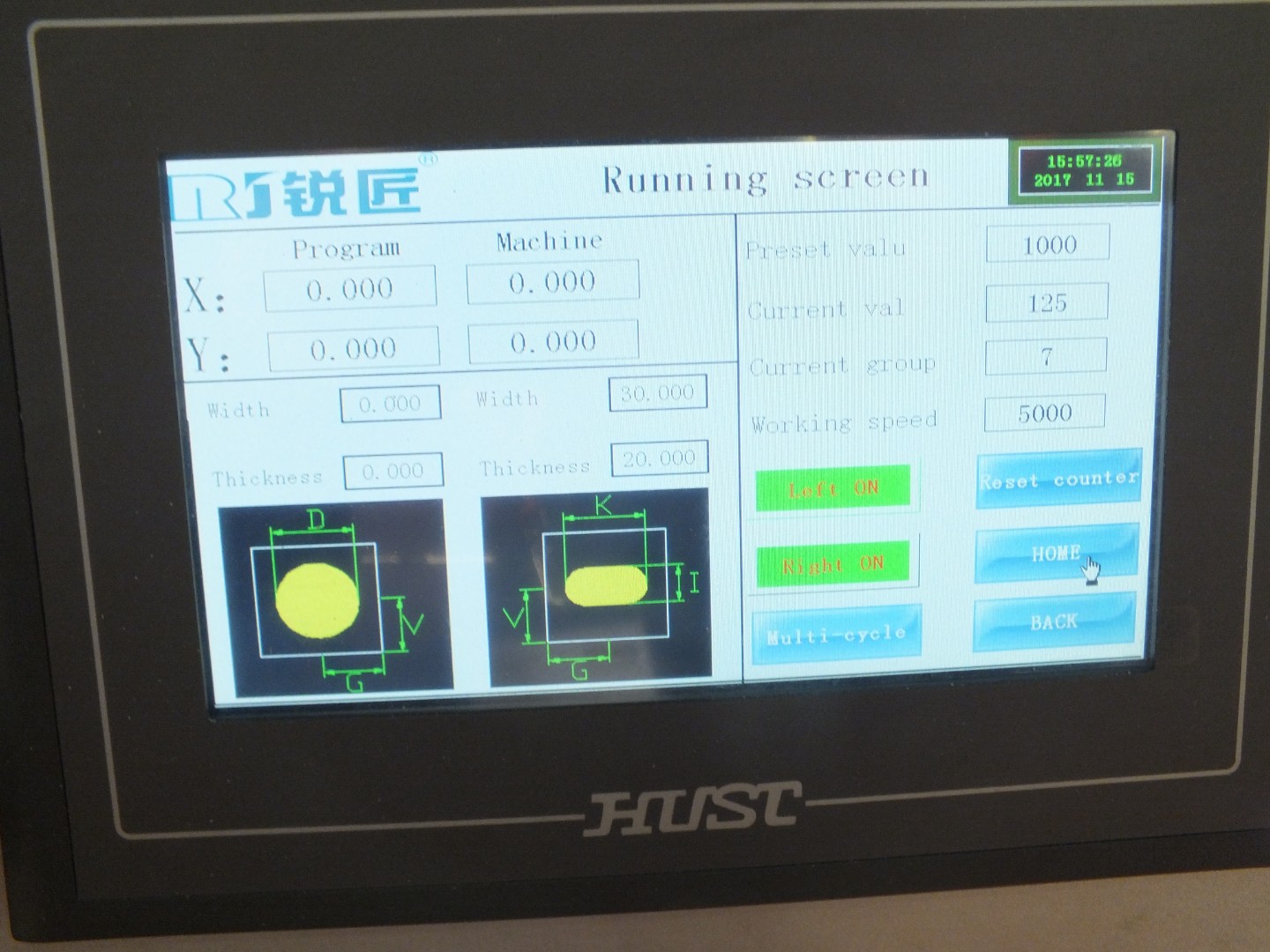

- Управление ЧПУ с наглядным графическим изображением
