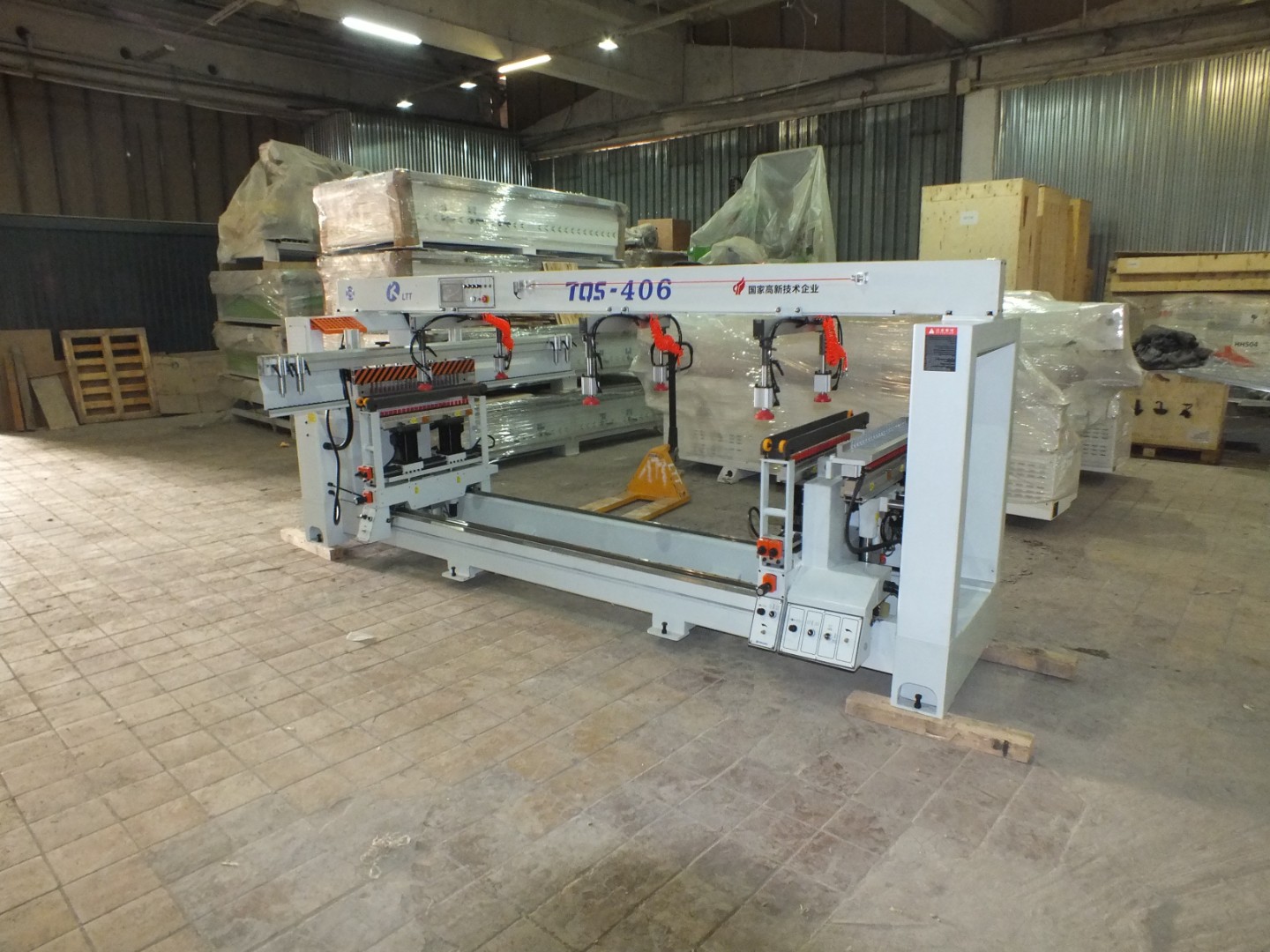

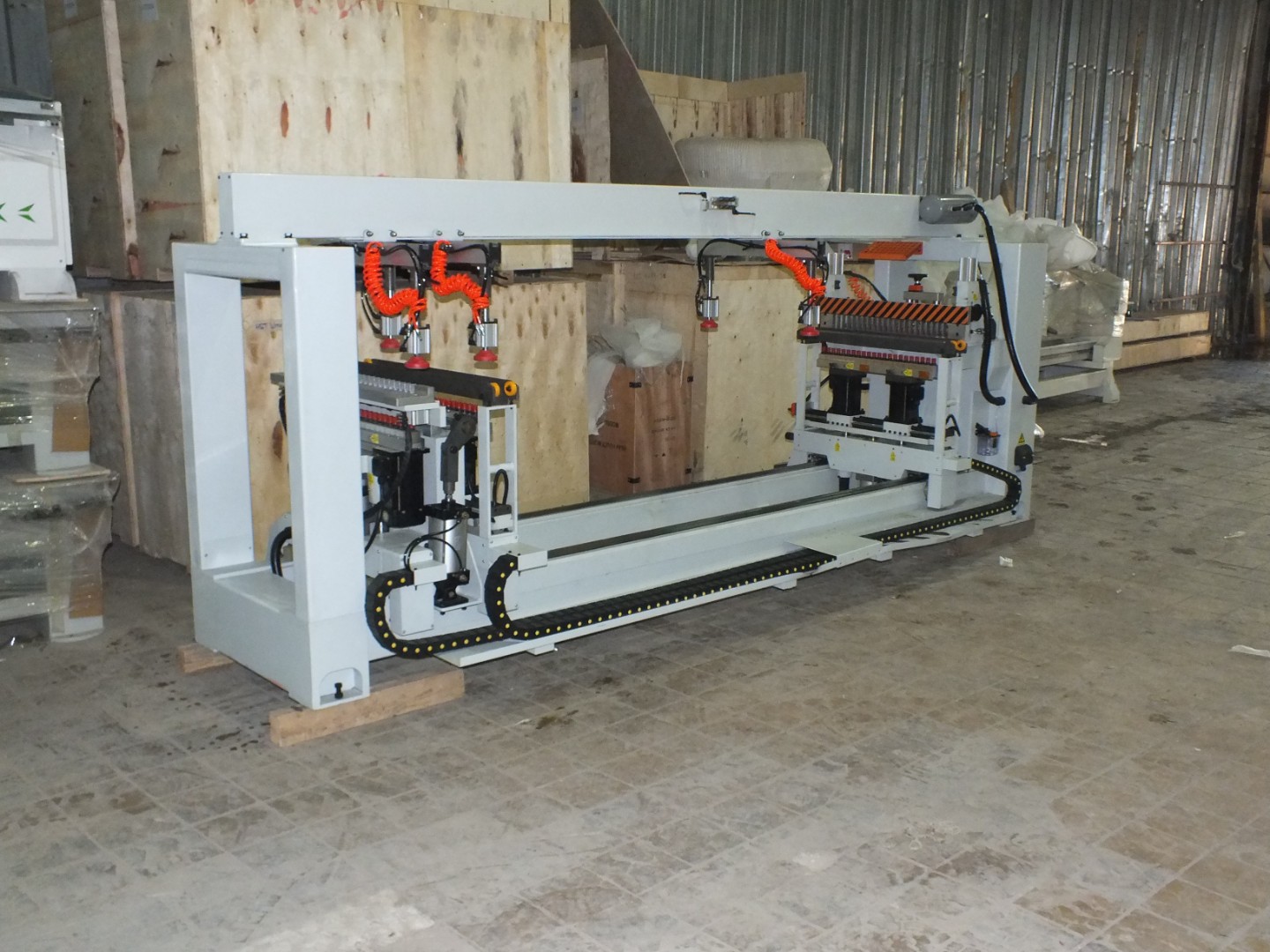

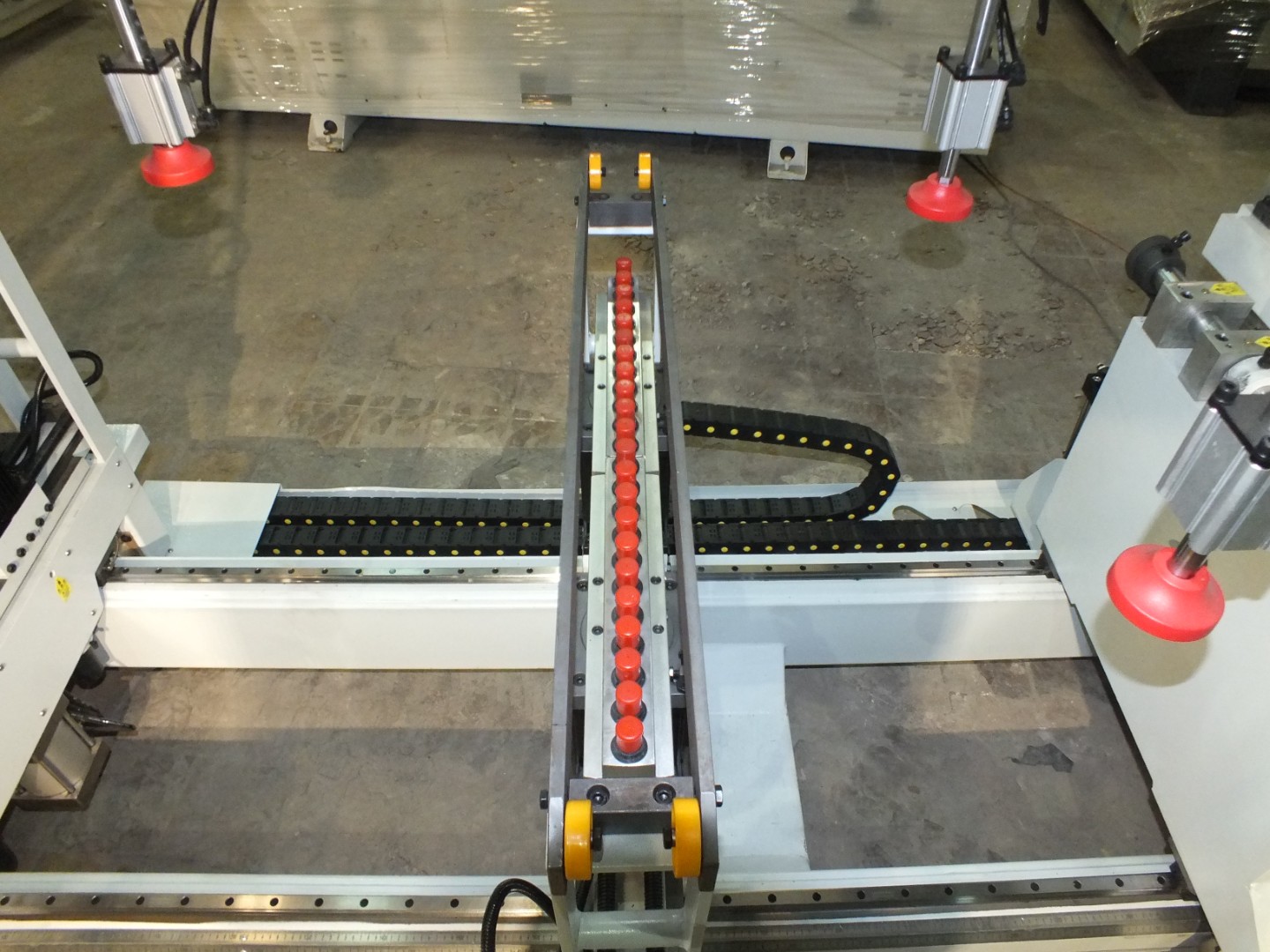

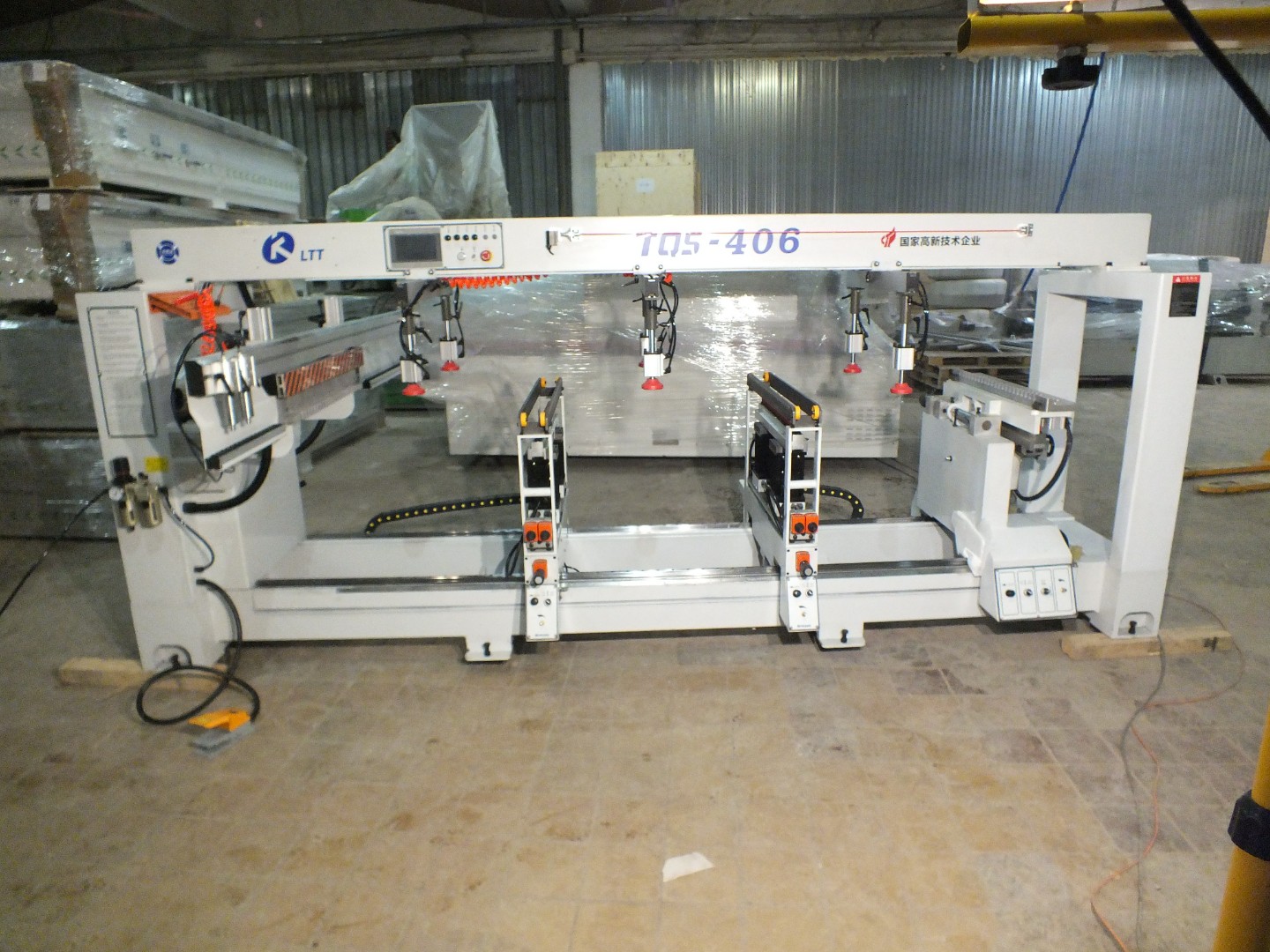

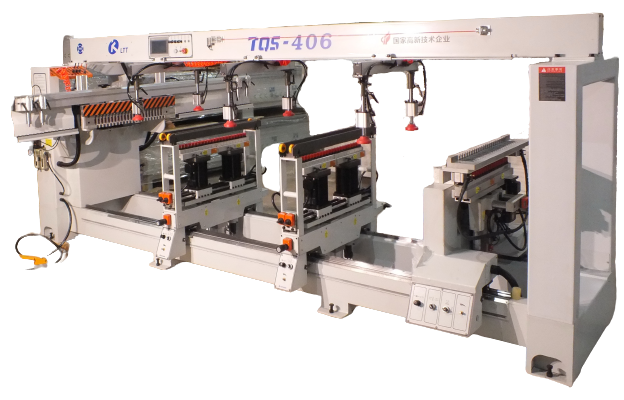

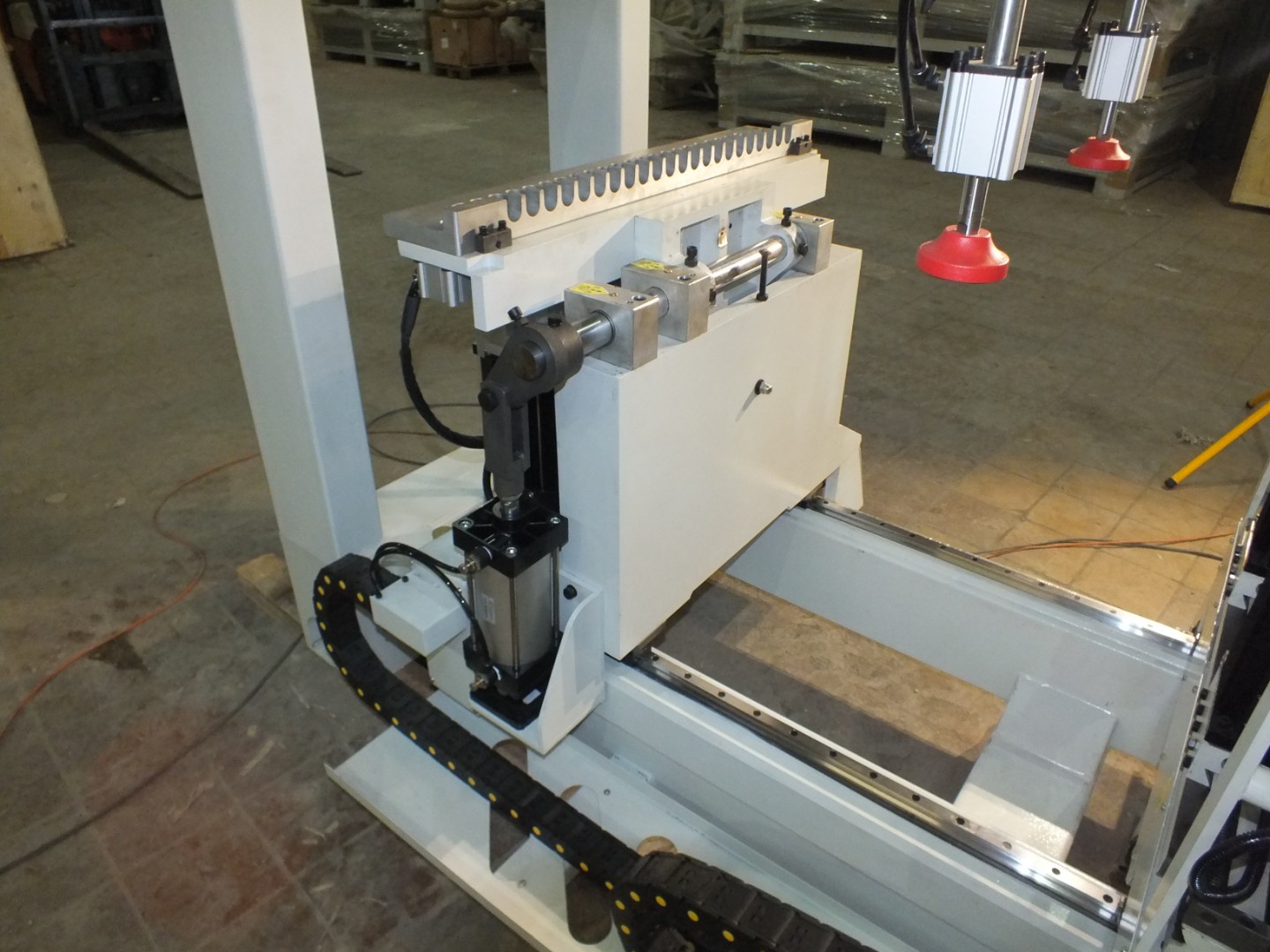

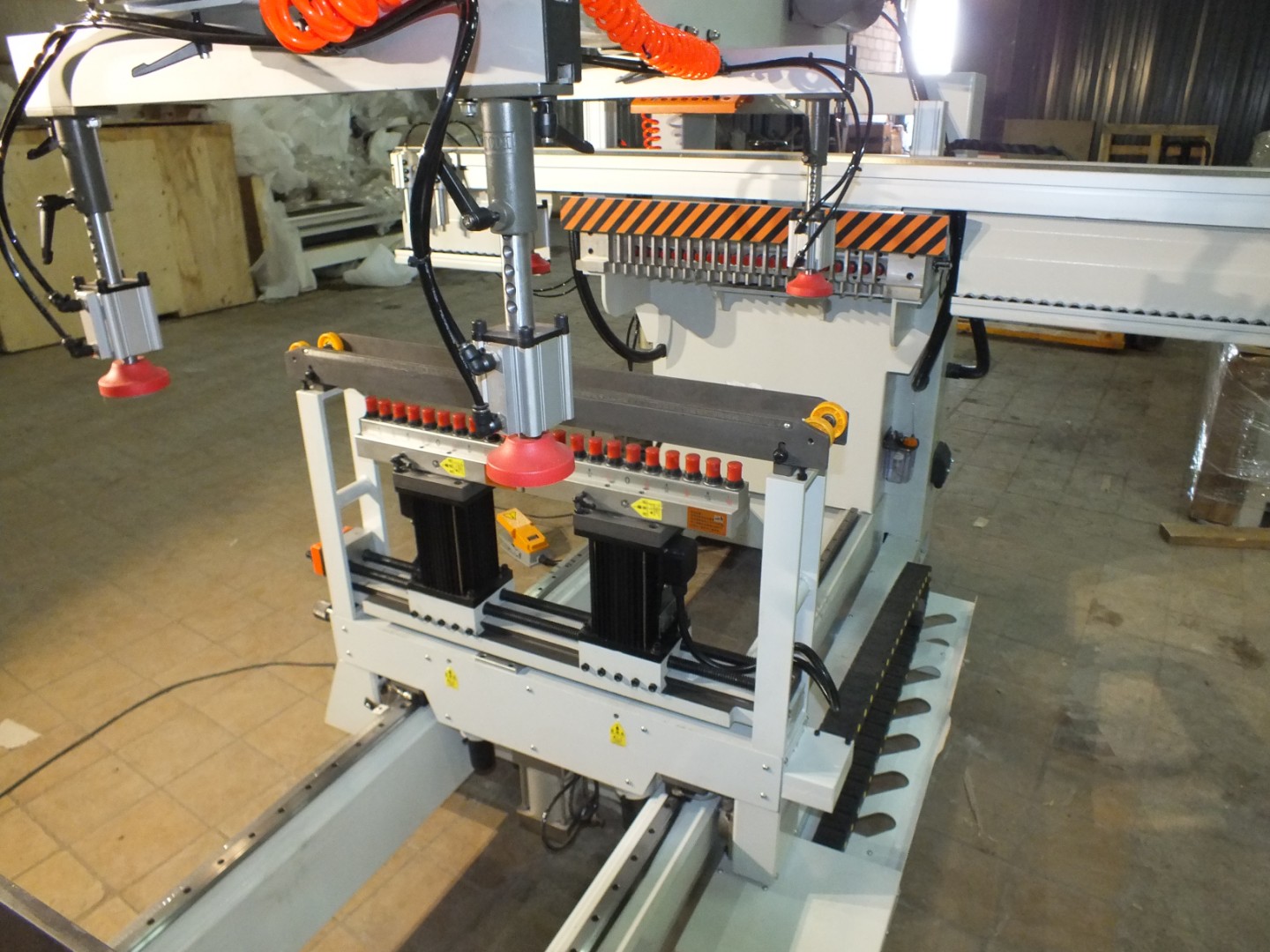

Сверлильно-присадочный станок
с поворотными вертикальными траверсами
мод.TQS-406
Сверлильно-присадочный станок серииTQS-406 предназначен для сверления за один проход сквозных и глухих отверстий под фурнитуру в пласти и торцах деталей корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

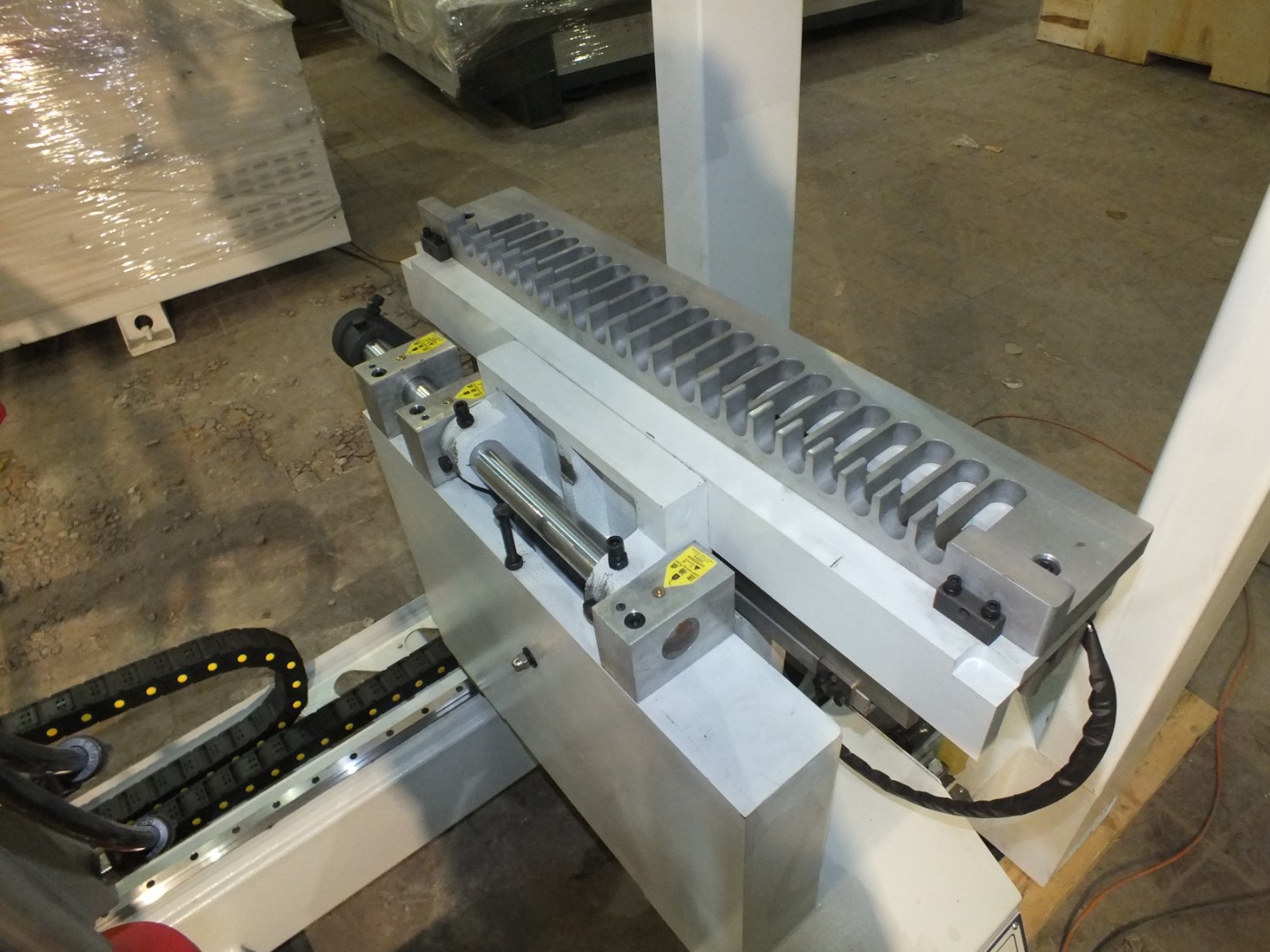

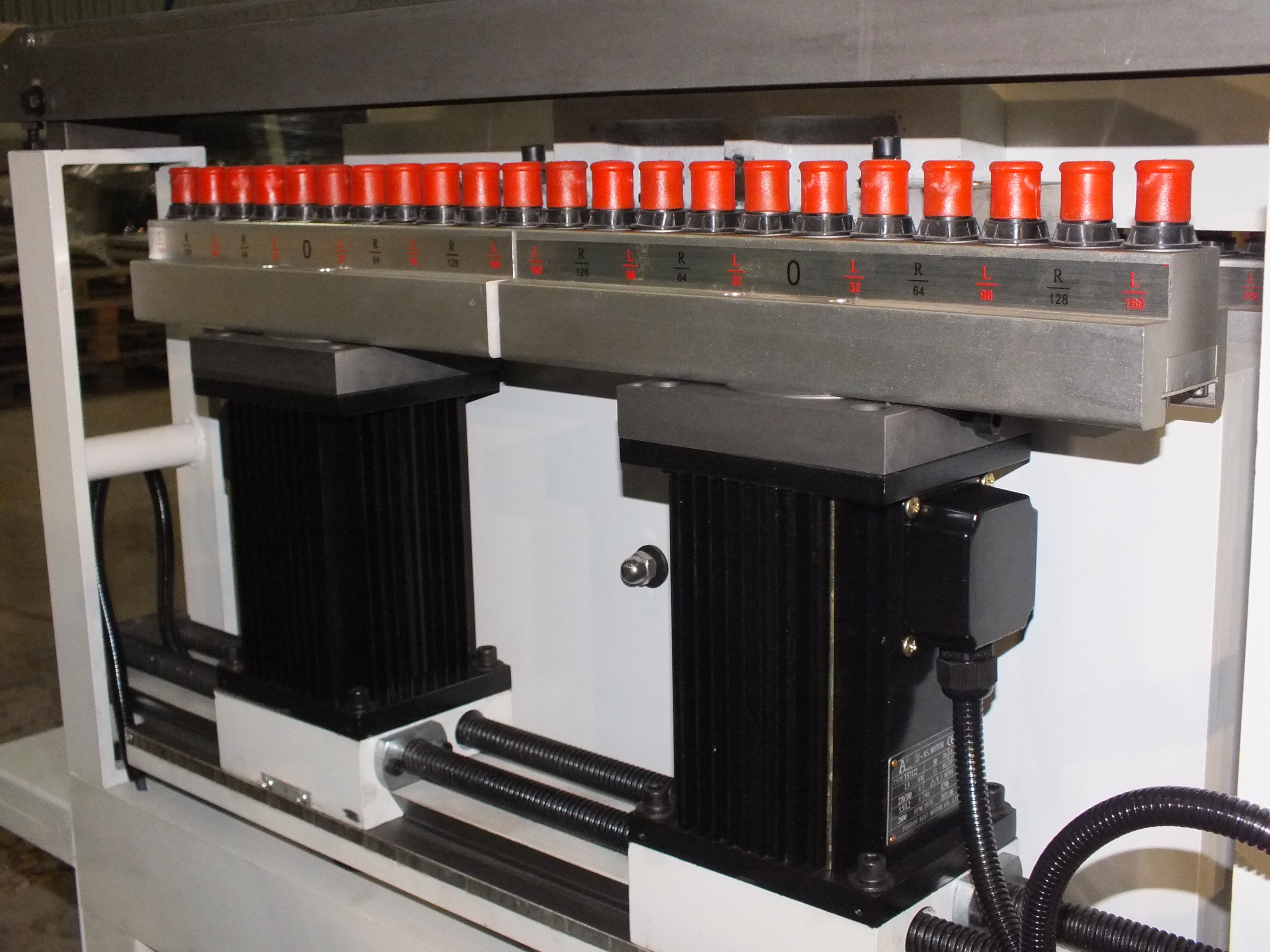

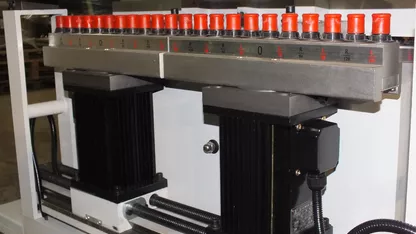

- Горизонтальная траверса 22 шпинделя
- Две вертикальные траверсы 44 шпинделя (4х11)

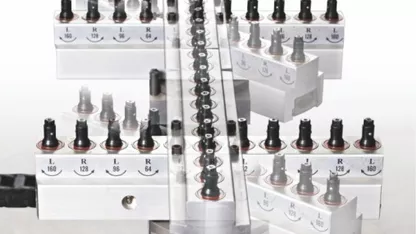

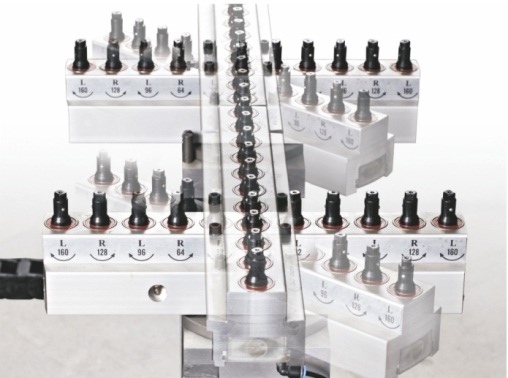

- Вертикальные траверсы с поворотом 2х11 шпинделей в горизонтальной плоскости на 900
- Универсальная траверса 22 шпинделя
Технические характеристики
|
Наименование |
Параметры |
|
Количество шпинделей, шт |
88 |
|
Расстояние между шпинделями (шаг), мм |
32 |
|
Максимальная рабочая зона, мм |
2600x2500 |
|
Минимальное расстояние между вертикальными группами, мм |
130 |
|
Максимальный диаметр сверления горизонтальных траверс, мм |
25 |
|
Максимальный диаметр сверл при полном заполнении траверсы, мм |
13 |
|
Максимальная глубина сверления вертикальной группы, мм |
60 |
|
Максимальная глубина сверления горизонтальной группы, мм |
60 |
|
Максимальная толщина панели, мм |
50 |
|
Частота вращения шпинделей, об/мин |
2840 |
|

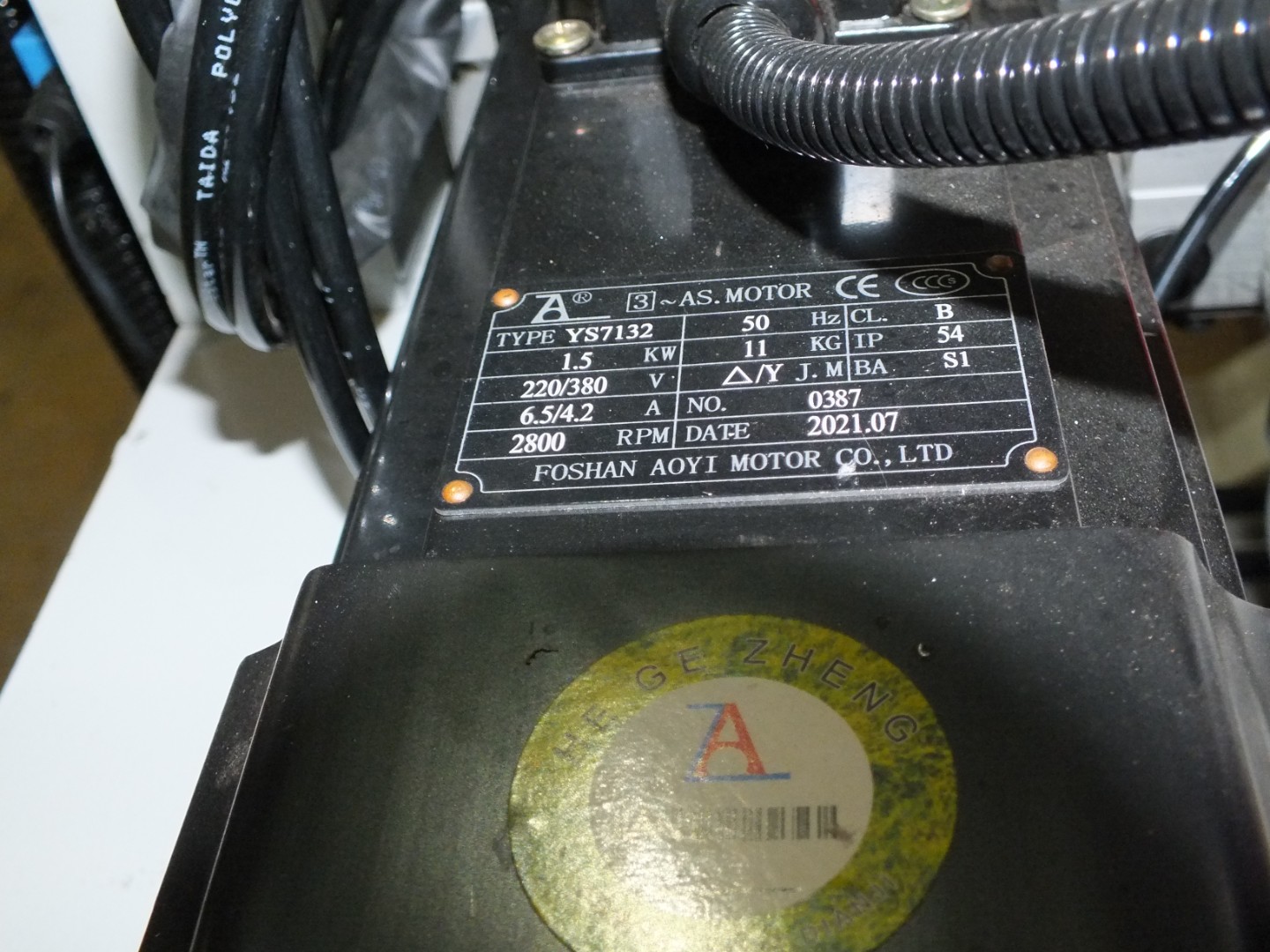

Мощность двигателей горизонтальной группы, кВт |
3,0 (1,5х2) |
|
Мощность двигателей вертикальной группы, кВт |
6.0 (1,5х4) |
|
Рабочее давление, Бар |
6-7 |
|
Габаритные размеры, мм |
4100х1500х1600 |
|
Транспортные габариты, м |
4150х1550х1650 |
|
Вес, кг |
1450 |
