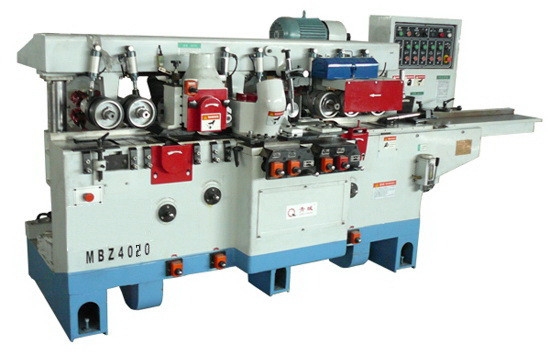

QMB4020H Четырёхсторонний станок для обработки бруса

Максимальная ширина обработки, мм

200

Минимальная ширина обработки, мм

30

Максимальная толщина обработки, мм

200

Минимальная толщина обработки, мм

10

Общее количество шпинделей

4

Скорость вращения шпинделей об/мин

6800

Скорость подачи материала м/мин

6-24

Диаметр шпинделей, мм

40

Общая мощность, кВт

28,75

Диаметр трубы отвода опилок, мм

120

Габариты, мм

3250*1530*1650

Масса, кг

2850

Высокоточные динамически сбалансированные шпиндели прошедшие прецензионную обработку и контроль
Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF  (Швеция)  и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.

Система позиционирования шпинделей

Настройка всех шпинделей легко производятся с передней панели станка.

Подающий стол

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем  твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.

Настройка направляющей линейки

Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.

Вариатор

Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей.

Цельнолитая чугунная станина, прошедшая специальную термообработку

Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Деликатная и надежная система подачи детали на выходе из станка

На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

Редукторная система приводов спаренных роликов через карданные валы

Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовк.

Специальная конструкция первого шпинделя

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки  сразу две базовых поверхности, что значительно повышает точность и качество обработки.
