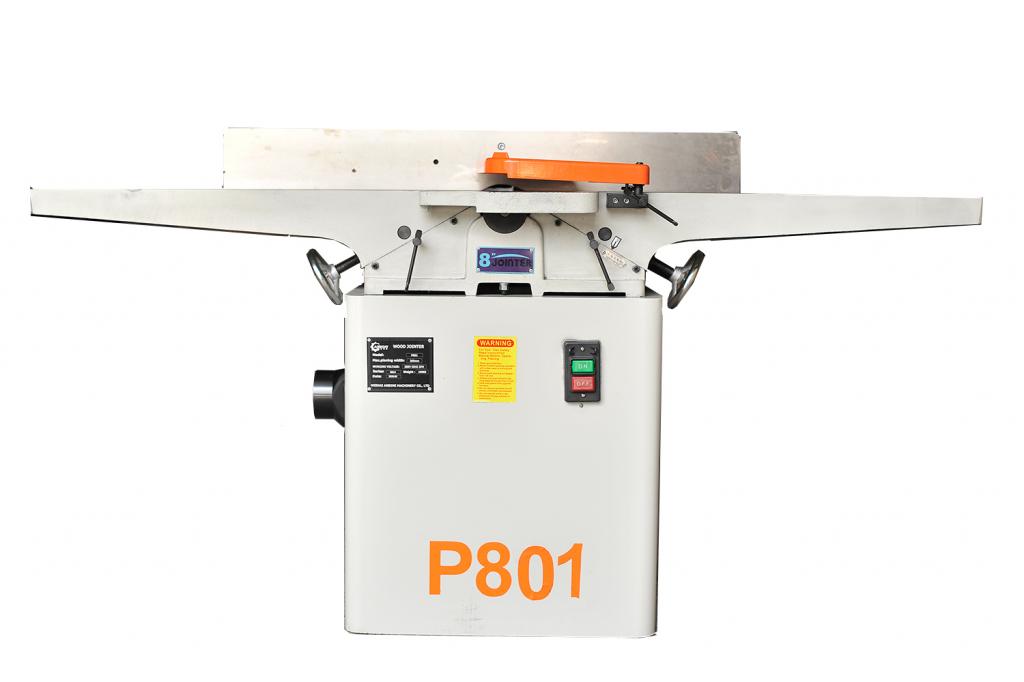

Фуговальный станок P801, 200 мм

Фуговальный станок P801 предназначен для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок.

P801 - станок с длинными чугунными столами, предназначенный для любительского применения. Станок изготовлен по той же компоновочной схеме, что и профессиональные модели, он точен и удобен в работе.

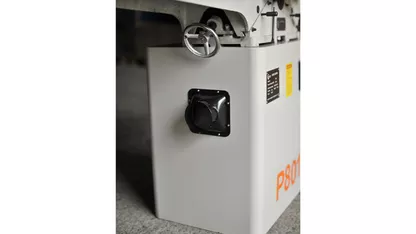

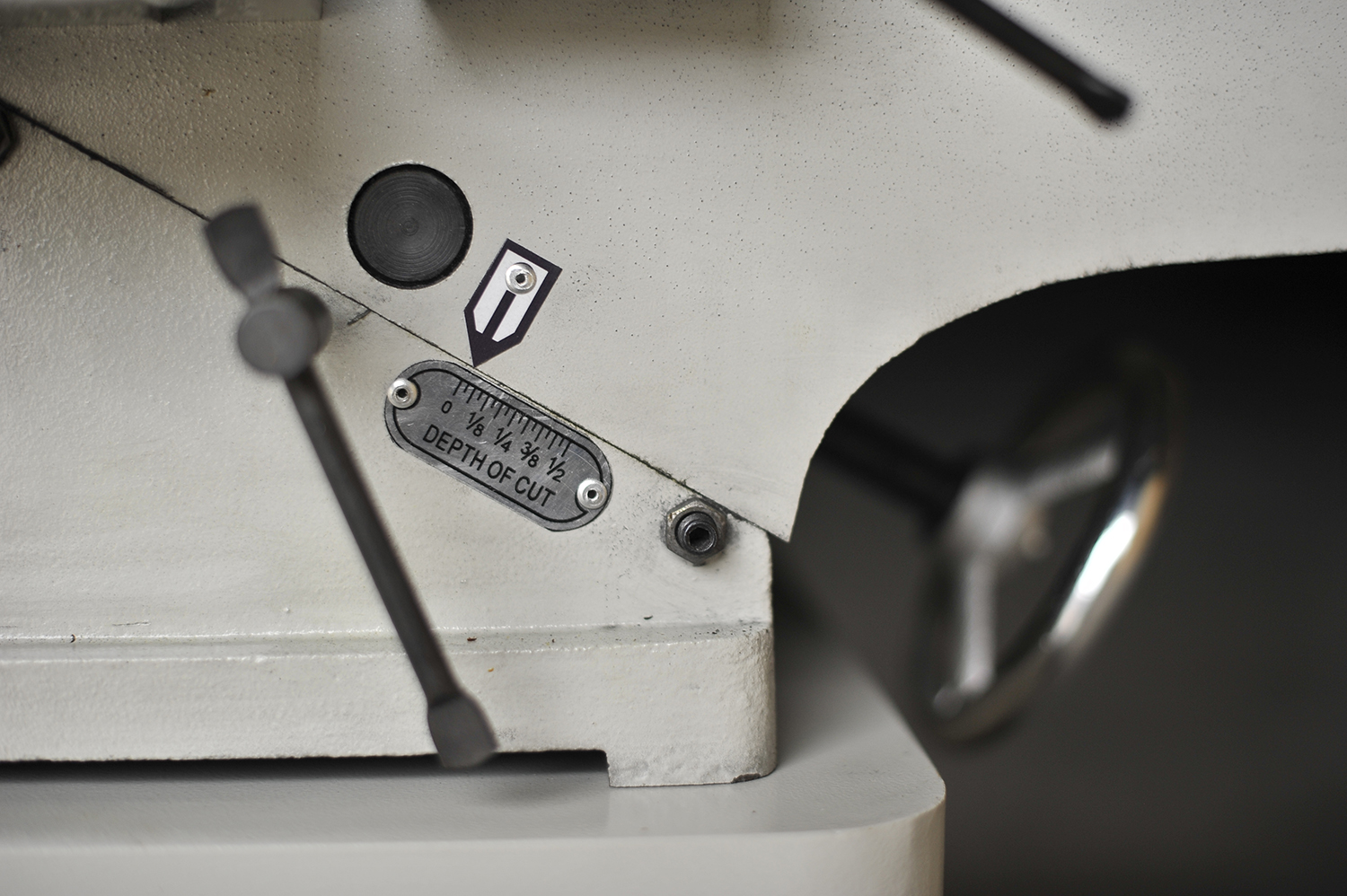

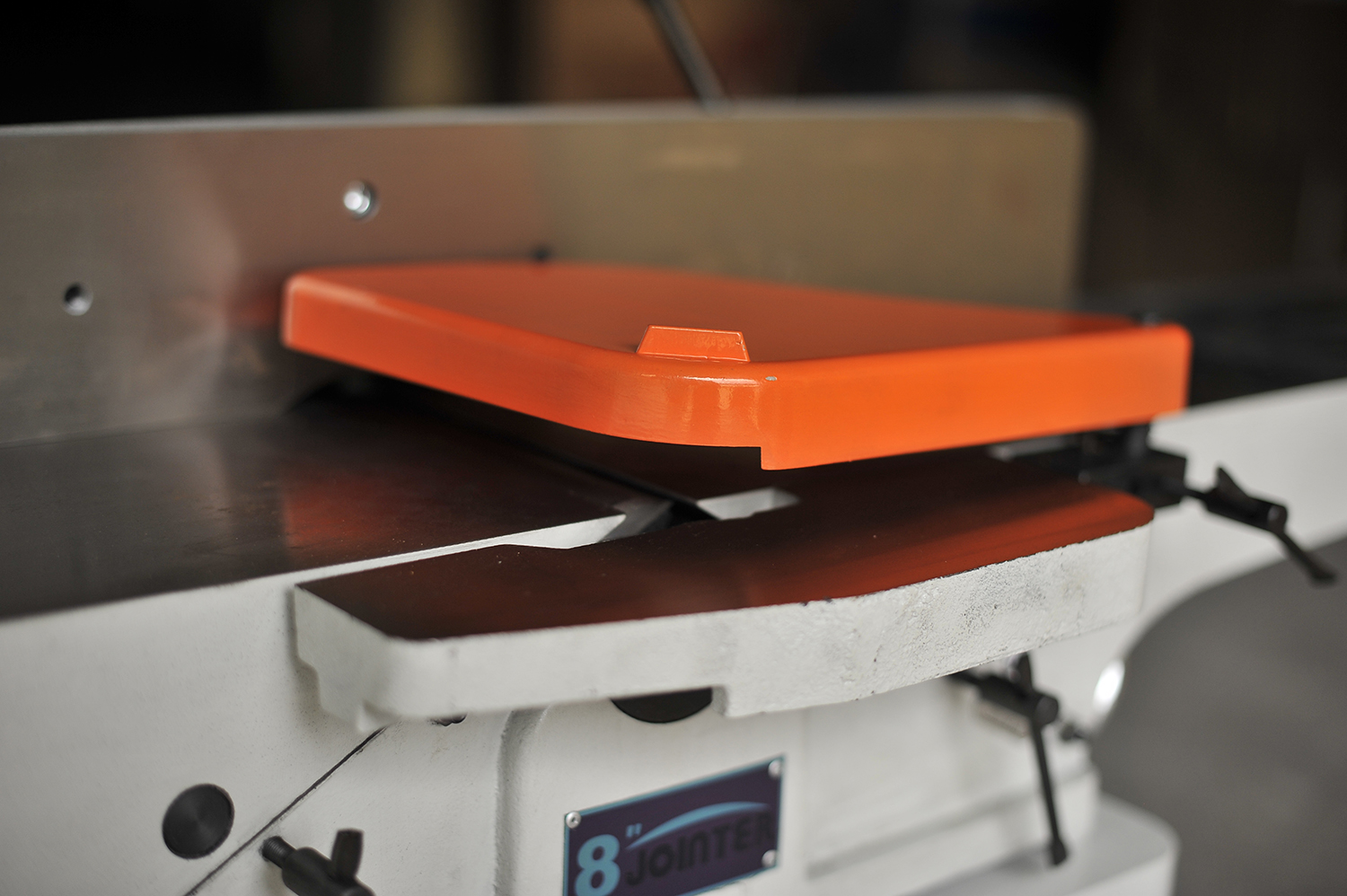

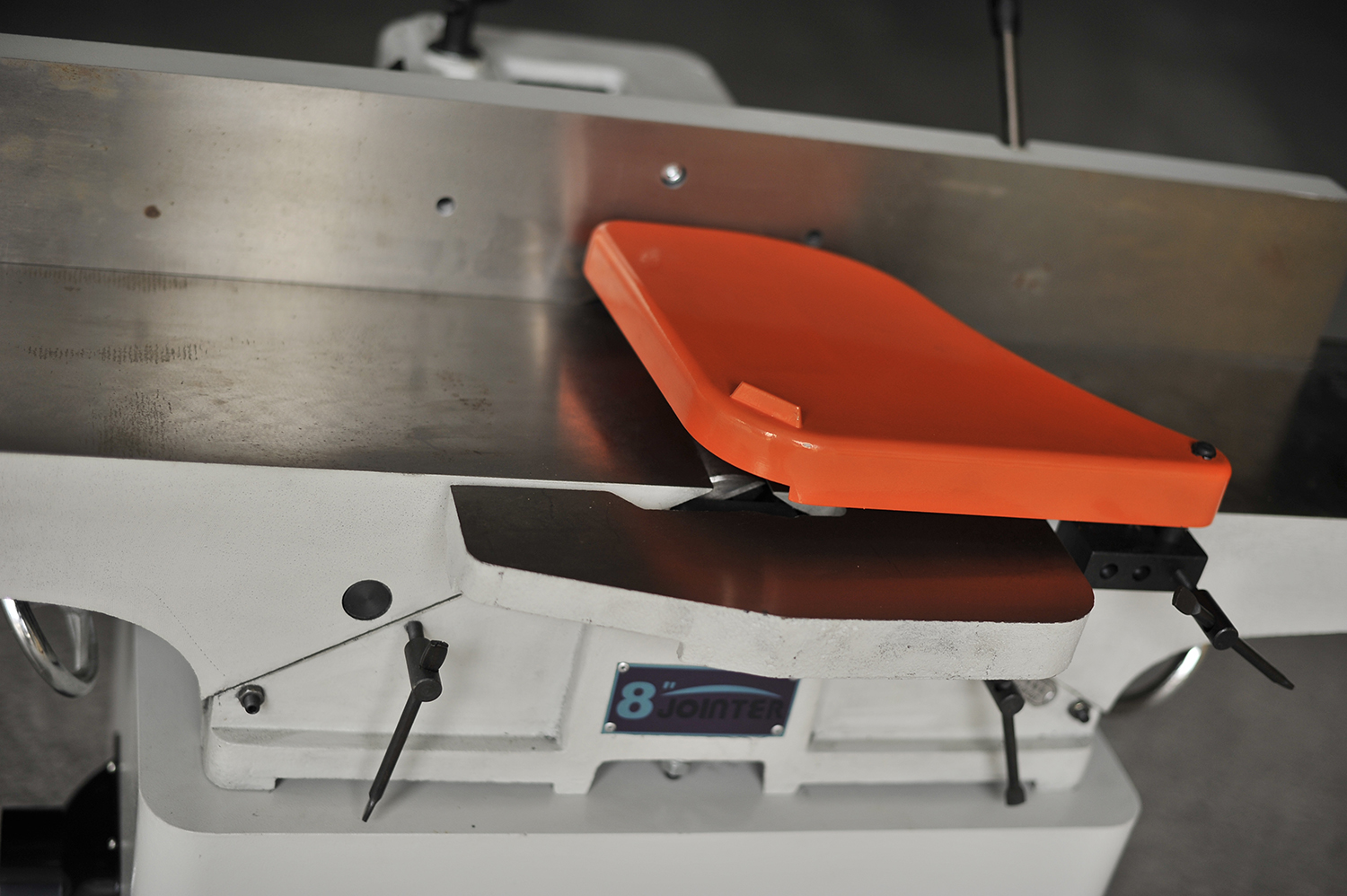

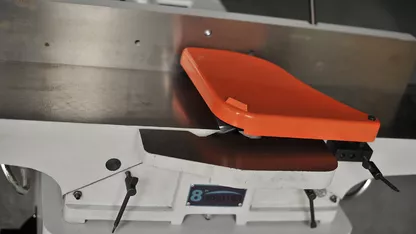

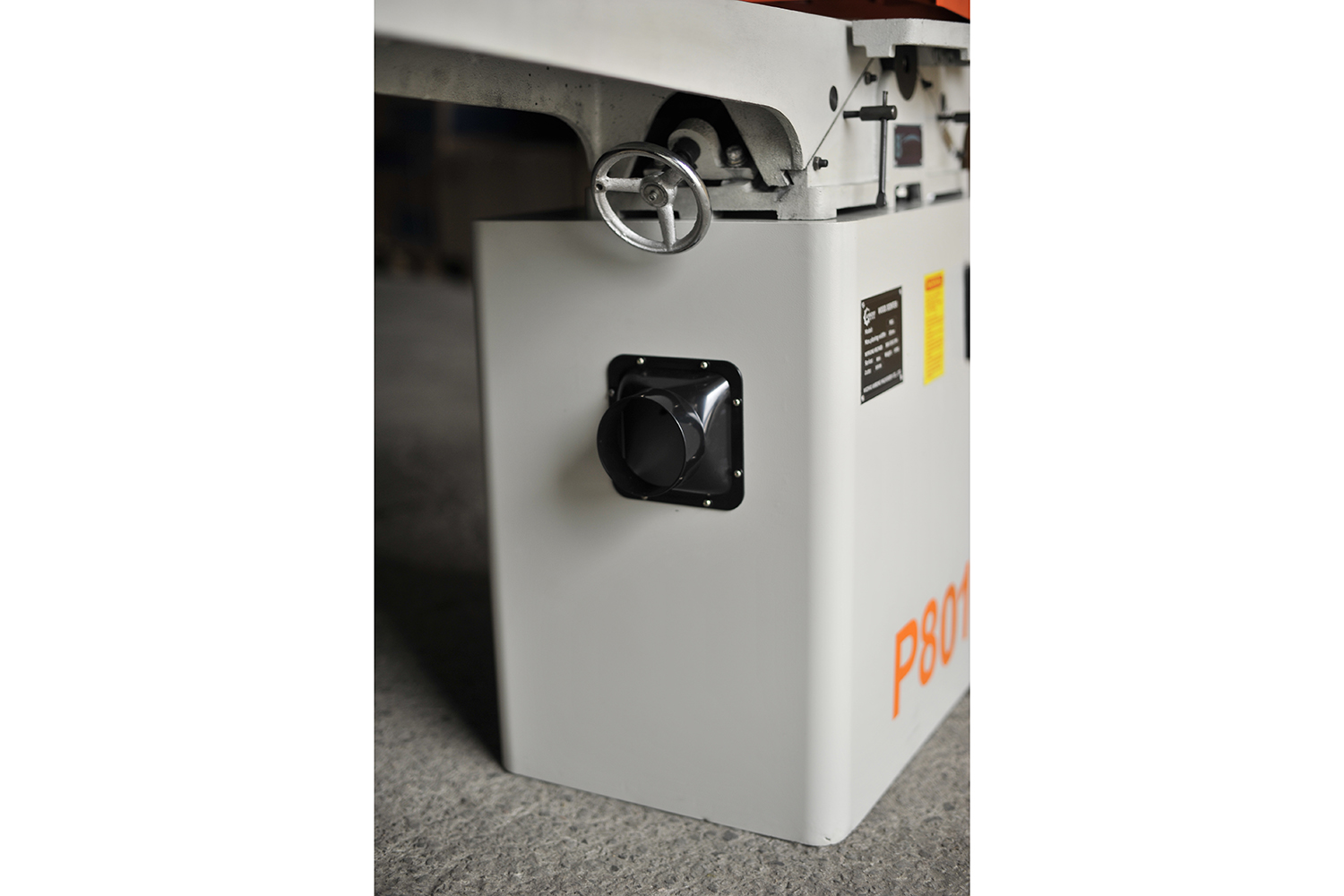

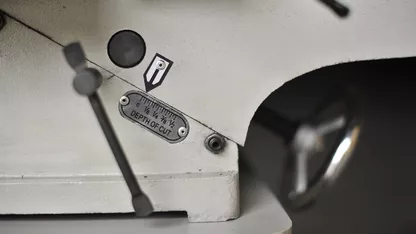

Конструктивно станок состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный мотор и кожух сбора стружки с патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных рабочих столов с оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

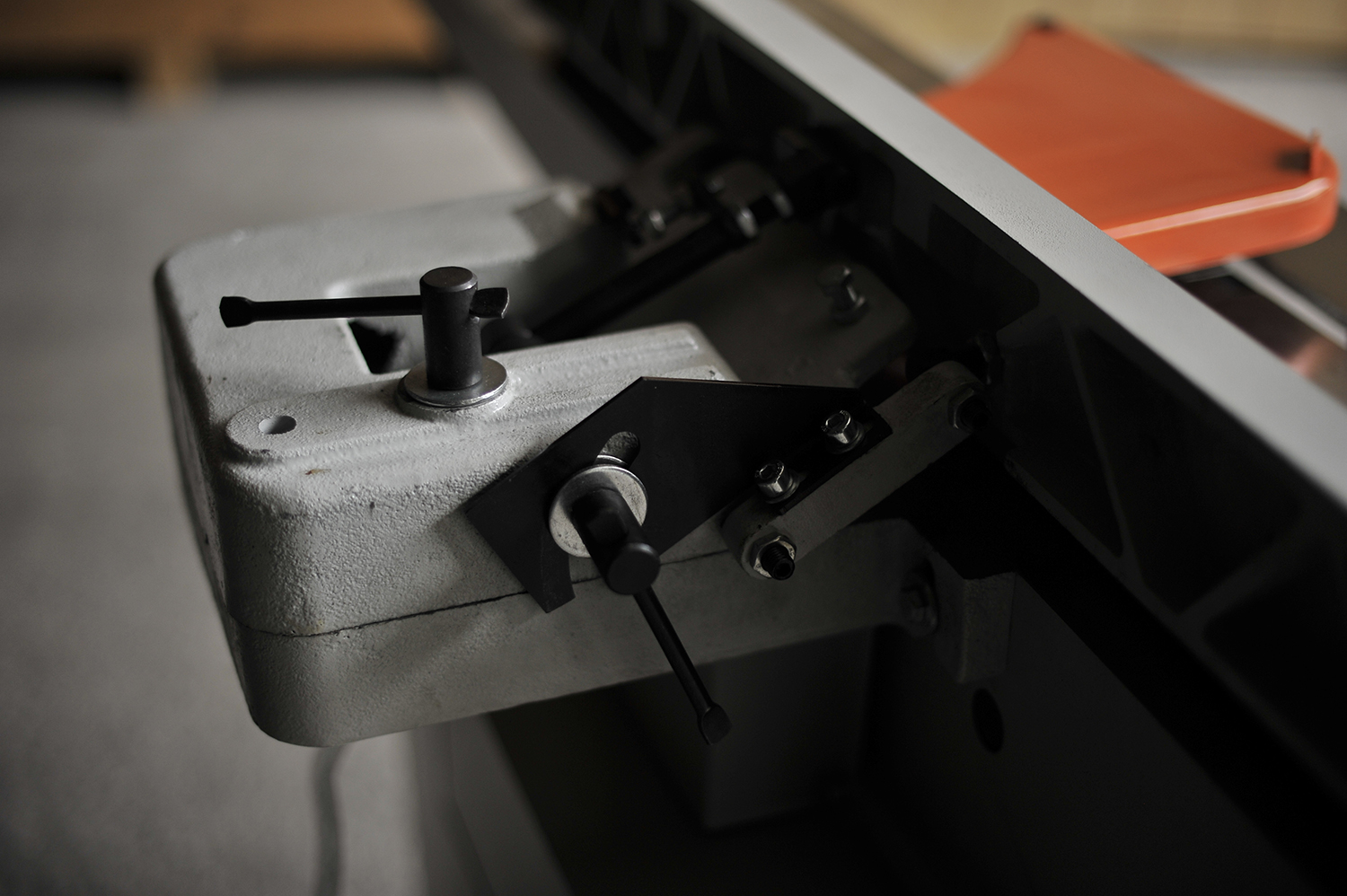

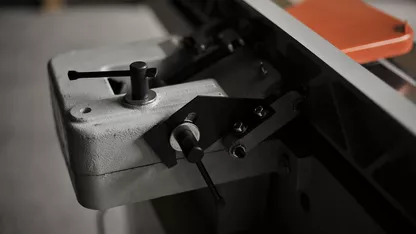

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

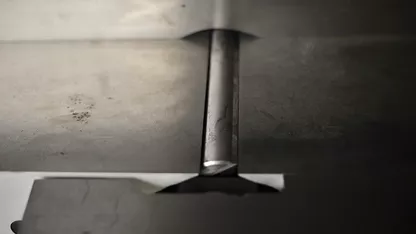

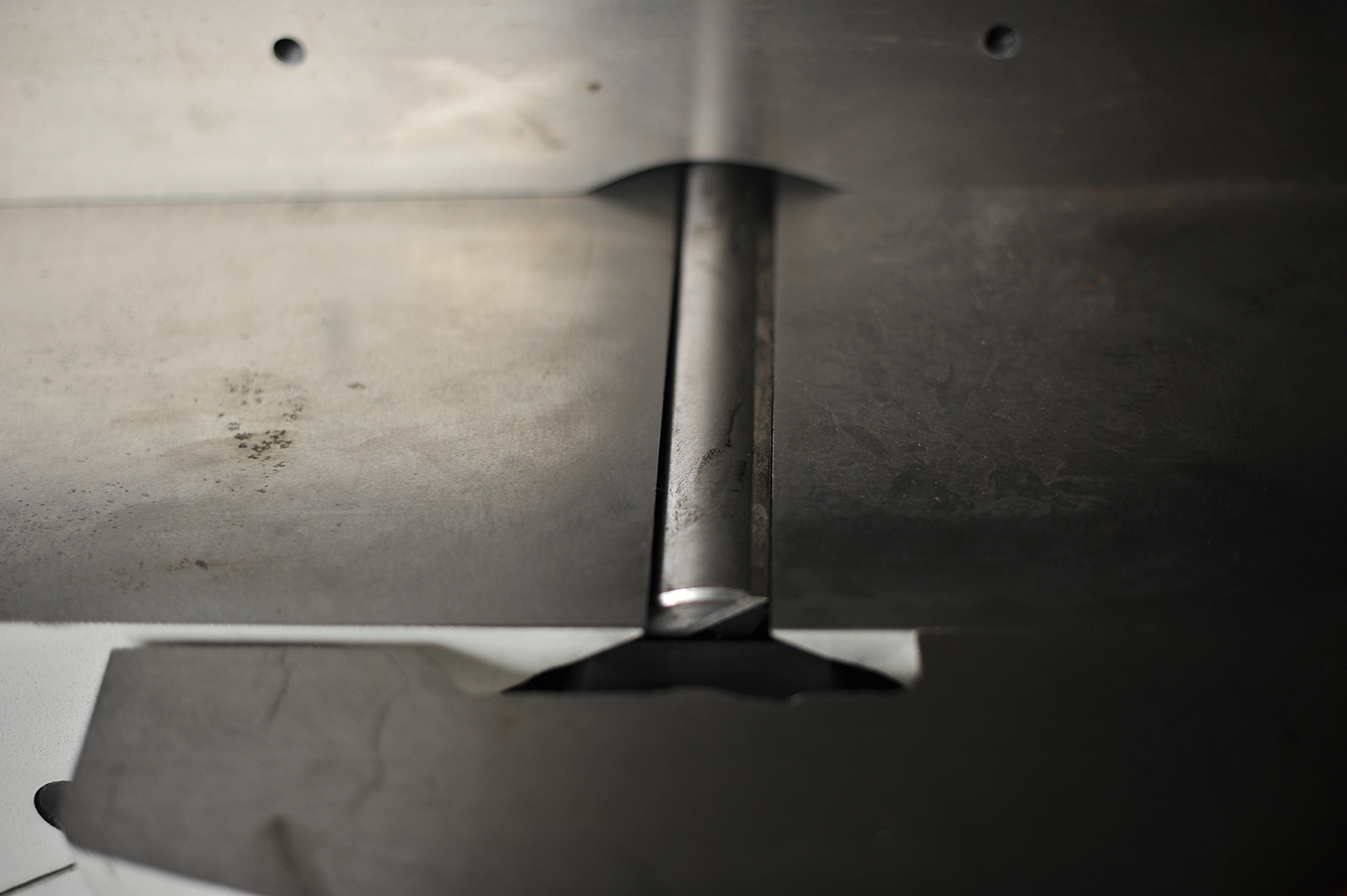

Ножевой вал укомплектован тремя ножами. Размер ножей такой же, как и у профессиональных фуганков с аналогичной шириной строгания.

Особенности P801:

• литой чугунный рабочий стол;
• регулировка высоты фугования;

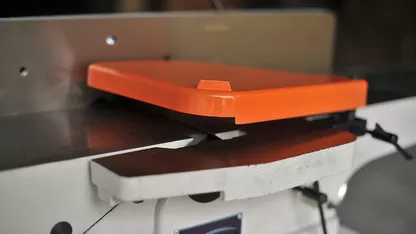

• регулируемое ограждение ножевого вала.



                                  Технические характеристики



  Наименование	Параметры
  Ширина обработки, мм	200
  Скорость вращения вала  об/мин	4800
  Количество ножей	4
  Диаметр вала, мм	75
  Размер ножей, мм	200х19 х3,2
  Размер стола, мм	1780х230
  Размер подставки, мм	600х470х660
  Размер упора, мм	1010х120
  Высота до рабочего стола, мм	840
  Напряжние питания, В	380
  Мощность выходная, кВт	1,5
  Размеры, мм	1780х630х1060
  Транспортные габариты, м	1,9х0,52х0,3 0,48х0,45х0,67
  Вес, кг	190
