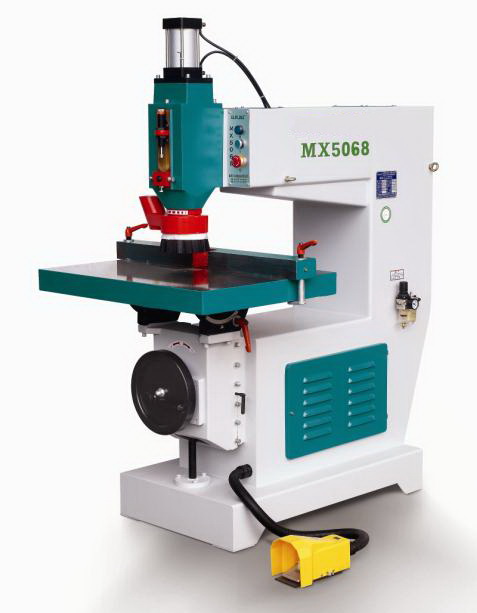

Вертикальный копировально-фрезерный станок мод.MX5068

Здесь выполняются два вида работ:

- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке следующий:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

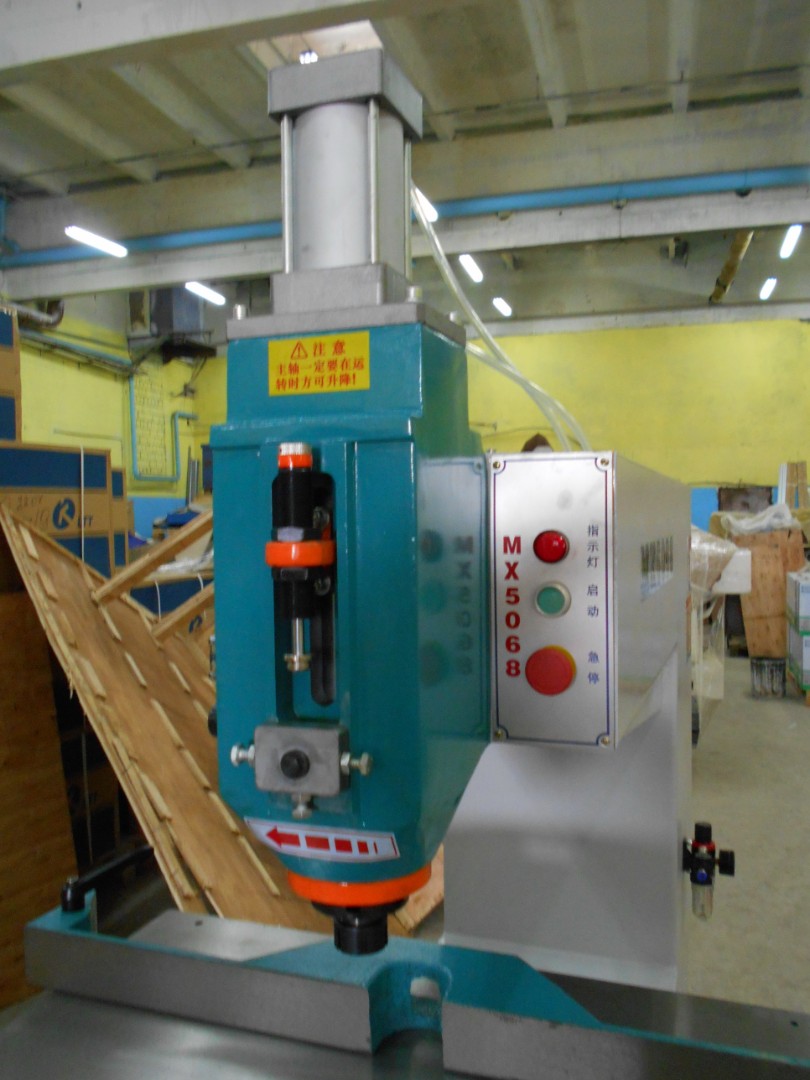

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.

Отличительные особенности:

• высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;

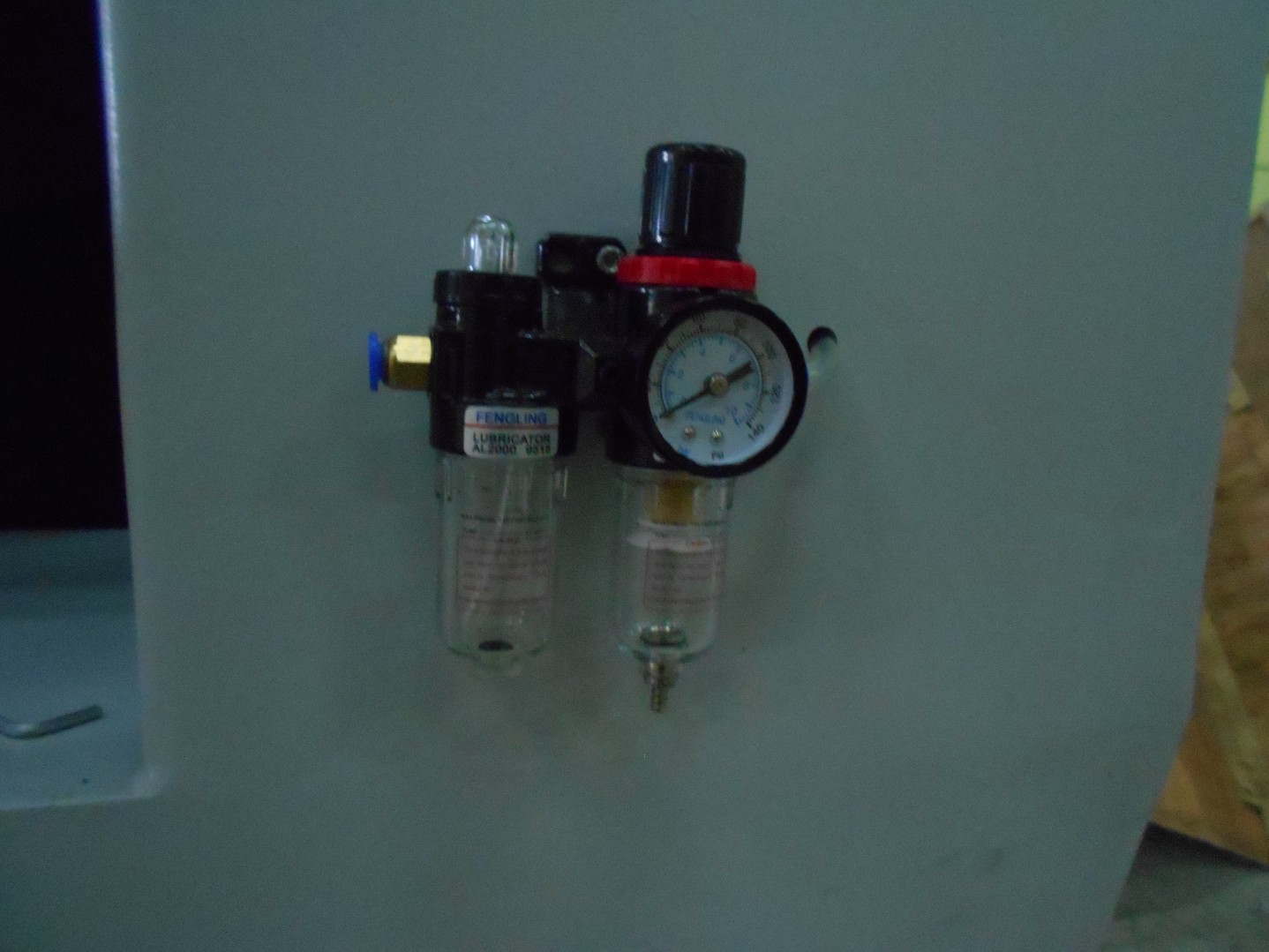

• вертикальное перемещение шпинделя осуществляется пневмоприводом.
• увеличенный рабочий стол

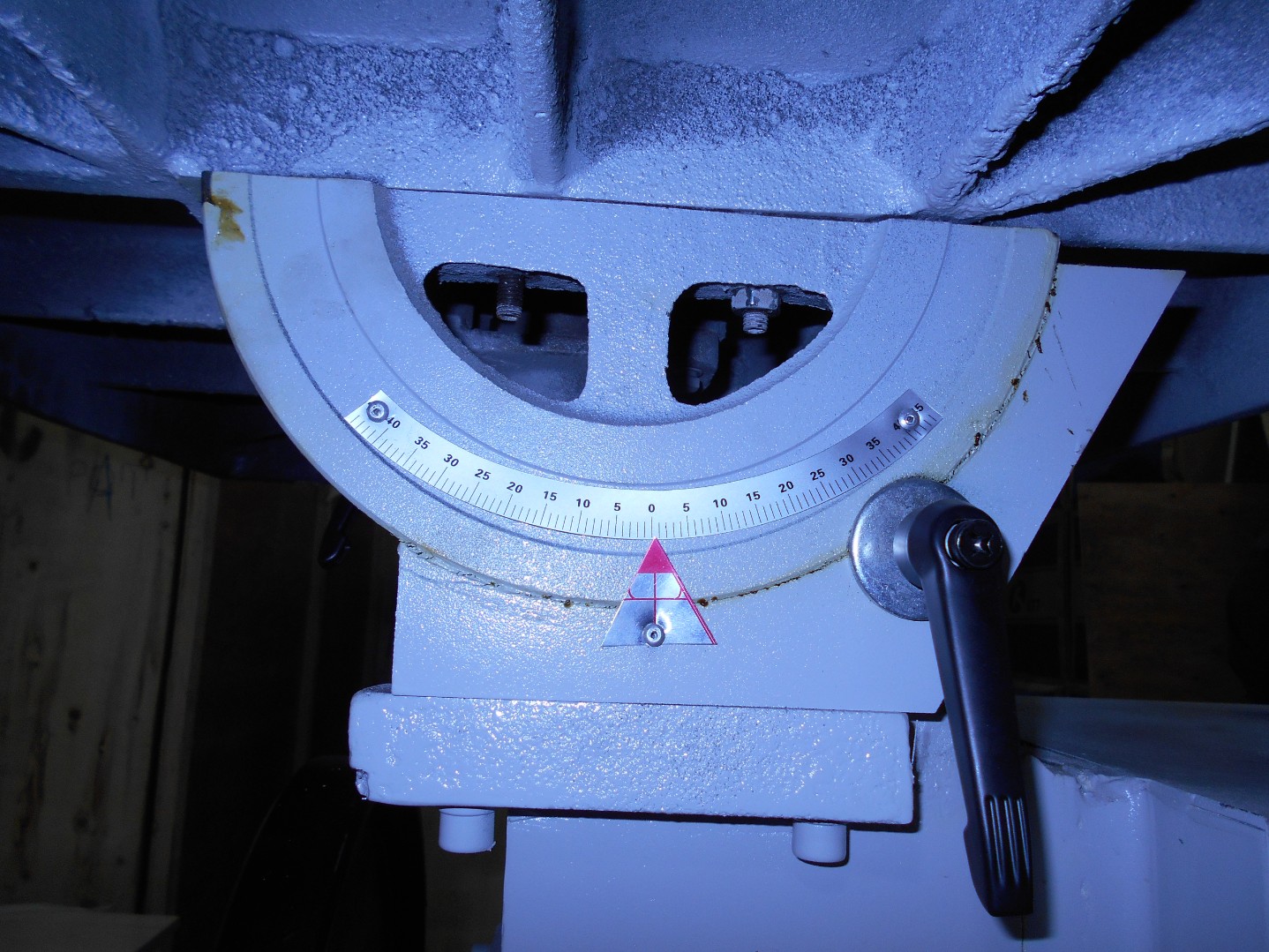

• поворот стола 45⁰

  Технические характеристики

  Наименование	Параметры
  Расстояние от шпинделя до колонны, мм	730
  Размеры стола (дл.-на х ши-на),мм	805х600
  Максимальная толщина заготовки, мм	150
  Угол поворота стола, град	45

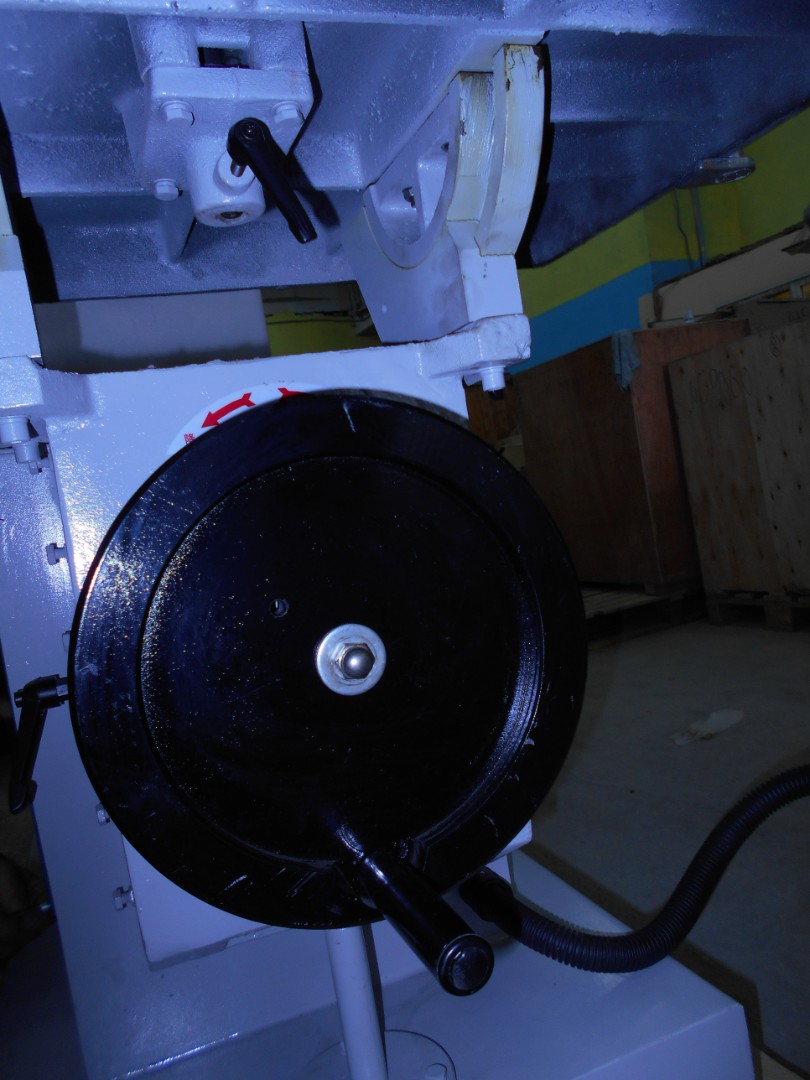

  Вертикальный ход стола, мм	180
  Вертикальный ход шпинделя, мм	65

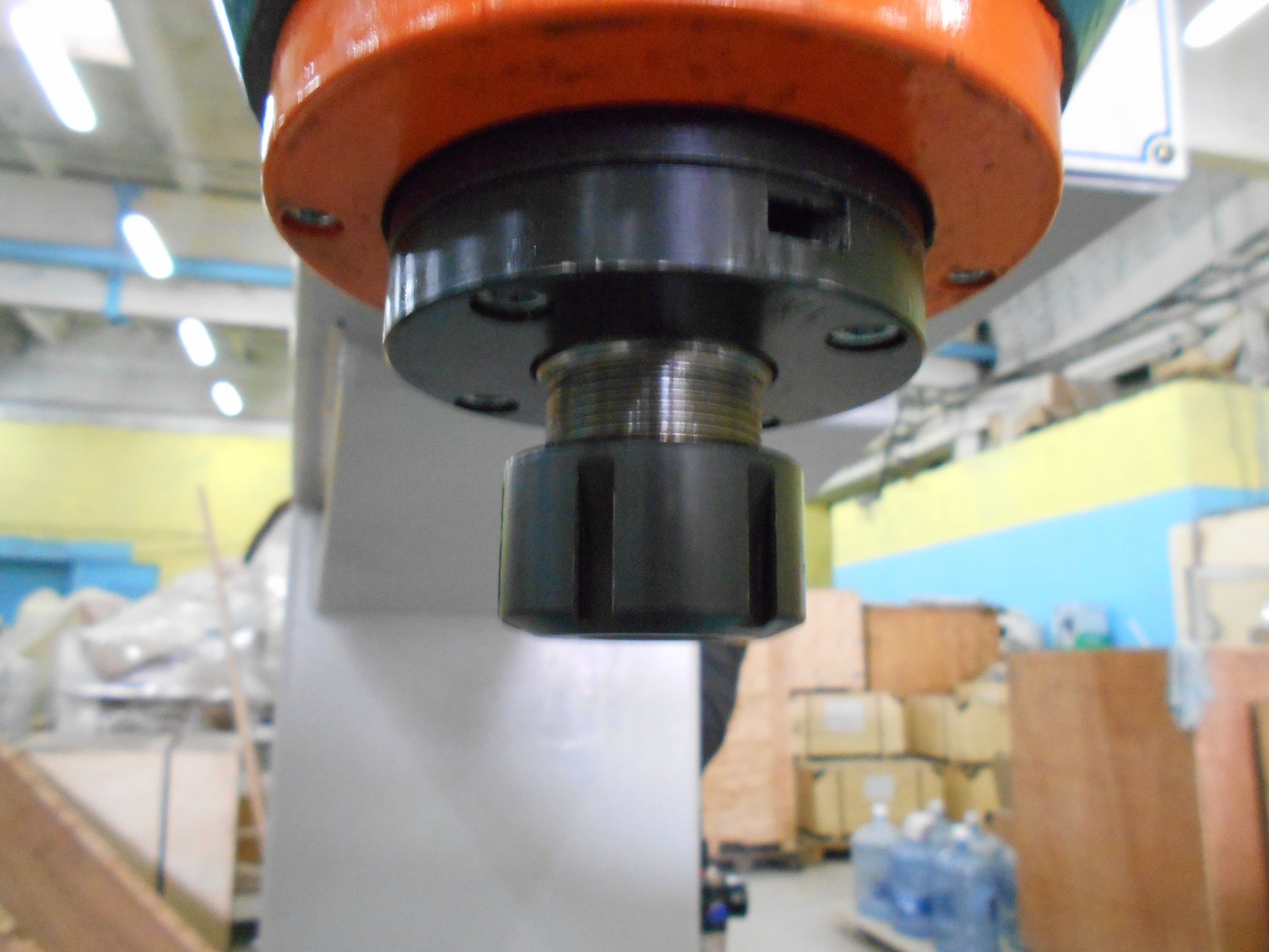

  Тип цанги	ISO30  ER25
  Частота вращения шпинделя, об/мин	18 000
  Установленная мощность, кВт	3
  Габариты, мм	1450х800х1700
  Транспортные габариты ,м	1,4х0,6х1,8
  Масса, кг	530
