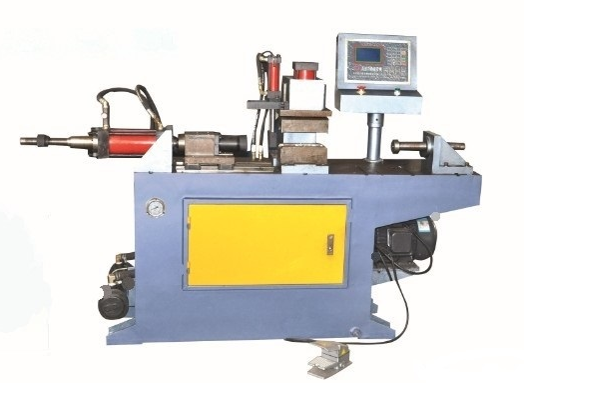

Станок для редуцирования труб SG-40

НАЗНАЧЕНИЕ:

Станок для редуцирования труб SG-40 производит высокоточное и качественное формирование разнообразных профилей на толстостенных трубах и стержнях. Исключительное качество обработанных поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для автомобильной и оборонной промышленности, производства мебели и детских площадок, а также во многих других производствах из области обработки труб и профилей.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Гидравлические машины для формирования концов труб (редуцирования):
- одноголовочные
- двухголовочные
- трехголовочные
PLC контроллер, гидравлический привод;
Запуск и остановка процесса обработки через ножную педаль;
Быстрая система смены оснастки;
Самодиагностика и сообщение об ошибках;
Обрабатываемые материалы: сталь конструкционная, нержавеющая сталь, цветные металлы.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СТАНОК ИМЕЕТ УДОБНЫЙ И ИНТУИТИВНО ПОНЯТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ Есть кнопка «Старт» для быстрого пуска, а также кнопка аварийного останова.
	КНОПОЧНЫЙ ВАРИАНТ ПУЛЬТА С ЦВЕТНЫМ ДИСПЛЕЕМ Надежный вариант, удобный в управлении и обслуживании.
	РАБОЧИЕ СТАНЦИИ БЕЗ ОСНАСТКИ Датчик величины подачи заготовки.
	ЗАДНИЙ ПРИЖИМНОЙ УПОР
	ЗАЖИМНАЯ МАТРИЦА ДЛЯ ЗАГОТОВКИ
	ВСЕ ЭЛЕКТРОКОМПОНЕНТЫ СТАНКА ЗАКУПАЮТСЯ У ИМЕНИТЫХ ПРОВЕРЕННЫХ ПРОИЗВОДИТЕЛЕЙ SCHNEIDER, OMRON И Т. Д.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Станок;
Инструкция по эксплуатации;
Инструмент для обслуживания.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СПЕЦИАЛИЗИРОВАННАЯ ОСНАСТКА
Оснастка на станках для редуцирования труб представляет собой пресс-форму, которая внутренней своей частью повторяет геометрию конечного желаемого изделия. В связи с этим, оснастка не универсальна, каждый комплект производится под конкретный чертеж заказчика.

Модель	SG-40	SG-60	SG-80	SG-100
Макс. Ø обрабатываемой трубы, мм	Ø40 x 2	Ø60 x 2,5	Ø80 x 3	Ø100 x 3
Макс. длина редуцирования, мм	110	150	160	180
Давление масла, Mpa	14	14	14	14
Мощность главного привода, кВт	4,0	5,5	7,5	11
Рабочая скорость, мм/с	110 мм в 3 - 4 с	150 мм в 5 - 6 с	160 мм в 5 - 6 с	180 мм в 6 - 7 с
Габаритные размеры (одноголовочная):
Длина, мм	2000	2500	2900	3200
Ширина, мм	650	700	850	950
Высота, мм	1500	1550	1550	1650
Габаритные размеры (двухголовочная):
Длина, мм	3200	3500	3900	4200
Ширина, мм	650	700	850	950
Высота, мм	1500	1550	1550	1650
Вес (одноголовочная), кг	650	1050	1600	1800
Вес (двухголовочная), кг	1100	1650	2200	2500

В комплекте поставки идет оснастка для редуцирования трубы с 38 х36 мм
