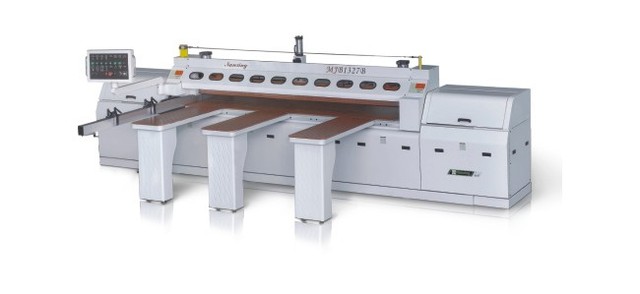

MJB1333B Раскроечный центр

Назначение

Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП. Станок используется для тяжелых условий работы в условиях крупносерийного и массового производства. Его отличает высочайшая надежность и большой запас прочности. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.Главным преимуществом станка по сравнению с обычными форматно-раскроечными станками с ручным перемещением каретки является то, что занимая одинаковую производственную площадь, он обеспечивает трехкратное увеличение производительности.Высочайшая надежность узлов и качество сборки выгодно отличает этот станок от конкурентов как надежную долговечную машину.

Техническая характеристика

Максимальная длина пропила, мм	3300
Максимальная высота пропила, мм	76
Диаметр основной пилы (посадочный диаметр), мм	350 (30)
Частота вращения основной пилы, об/мин	4 800
Диаметр подрезной пилы (посадочный диаметр), мм	180 (30)
Частота вращения подрезной пилы, об/мин	6 500
Пильный узел:
Скорость подачи при рабочем ходе, м/мин	0 ÷ 37
Скорость подачи при холостом ходе, м/мин	45
Мощность электродвигателя основной пилы, кВт	11.05
Мощность электродвигателя подрезной пилы, кВт	*
Мощность электродвигателя привода пильного узла, кВт	1.5
Давление в пневмосистеме, МПа	0.5 ÷-0.6
Высота рабочего стола, мм	900
Габариты станка, мм	5600 х 3950 х 1700
Масса, кг	2800

*Привод от одного двигателя

Конструктивные особенности

	Рабочие загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.
	Пильный суппорт увеличенной мощности позволяет раскраивать заготовки толщиной до 76 мм при скорости подачи до 37 м/мин.
	Массивные упоры на линейке со встроенной шкалой обеспечивают надежную фиксацию 4-х листов ДСП
	Позадистаночные приемные столы ( 3шт) с упорами и линейками длиной до 1500 мм.
	Максимальная защита оператора во время работы обеспечивается современной системой защитных приспособлений, в том числе специальной секционной завесой.
