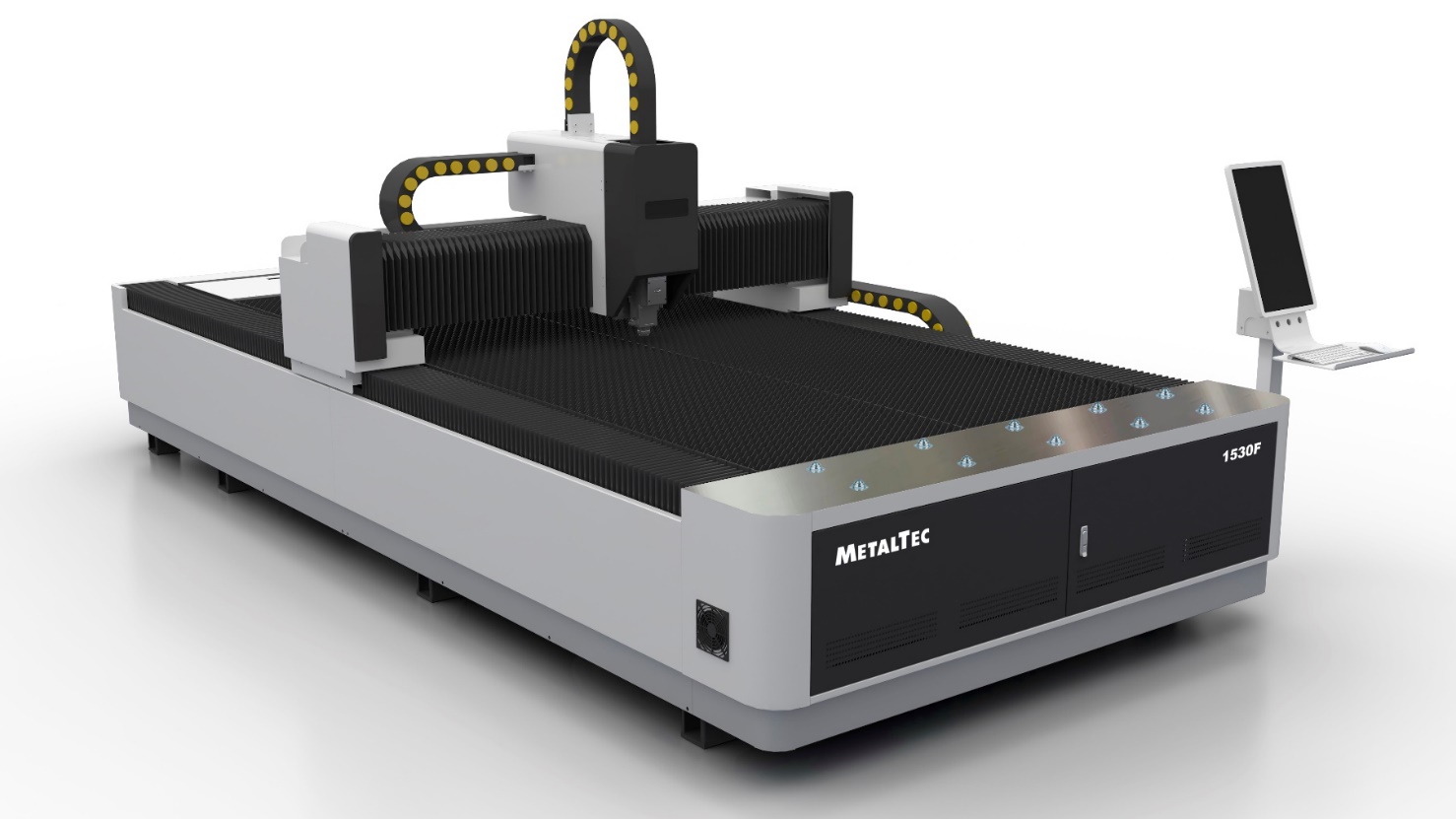

Оптоволоконный лазерный станок для резки металла MetalTec 1530F

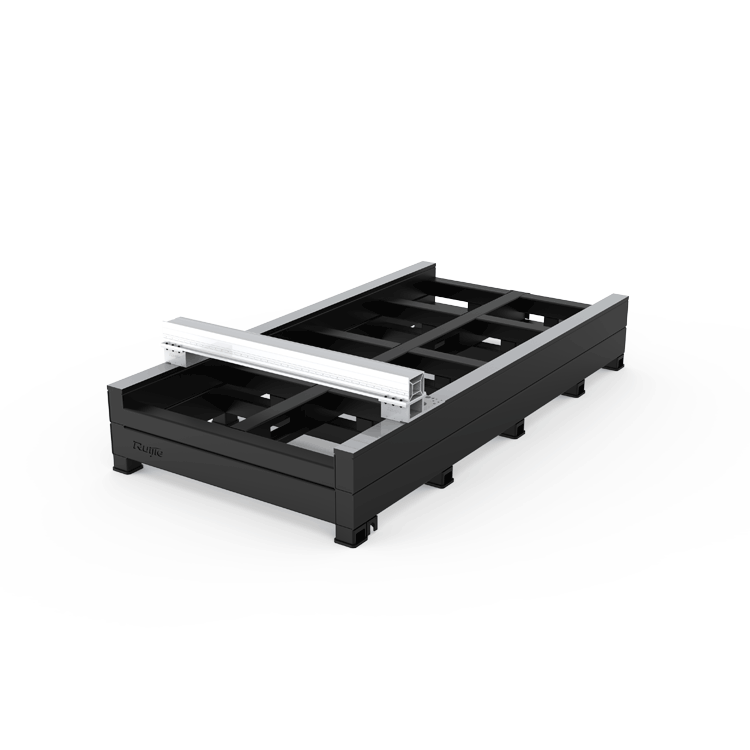

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

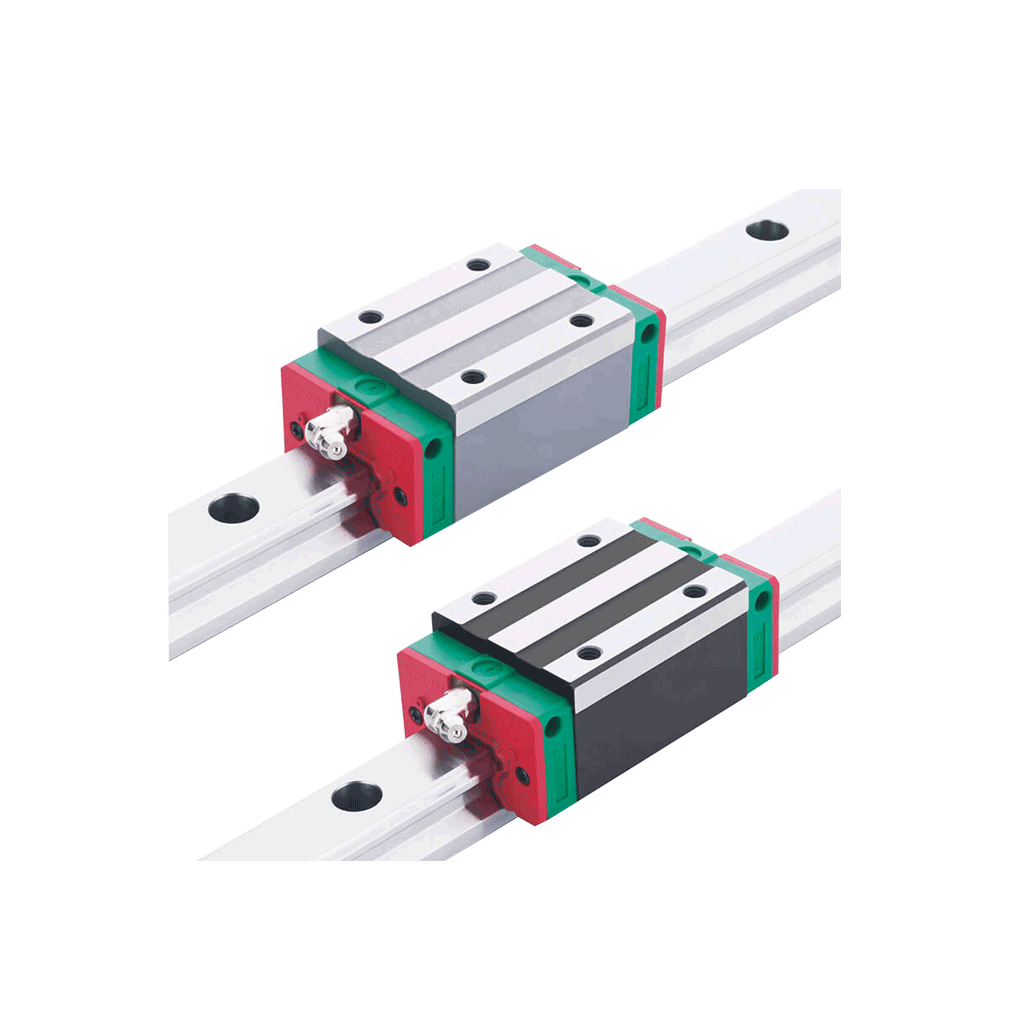

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PEK (ТАЙВАНЬ)

 Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «PEK» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

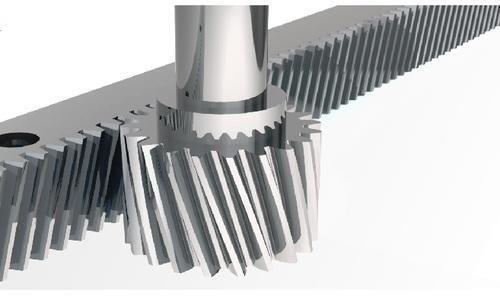

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

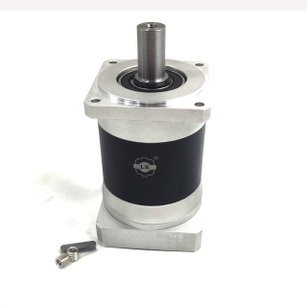

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ) / SHIMPO (ЯПОНИЯ)

 Преимущества планетарного редуктора:

• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;

• Более высокий КПД;

• Облегченная конструкция - вдвое компактней и легче редукторов других видов

• Не требуют обслуживания в процессе эксплуатации

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.

В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

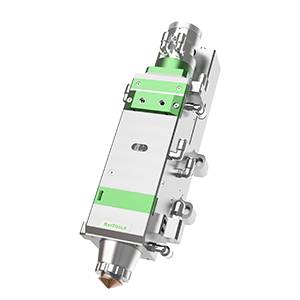

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ)

 Станок оснащён лазерной головкой Raytools. Встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки

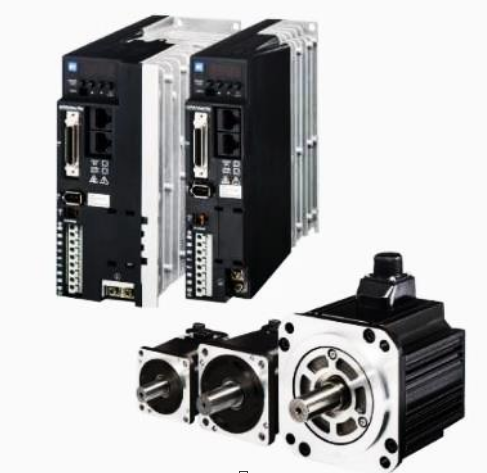

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Двигатели по осям XY – 0,75 кВт.

Двигатель по оси Z – 0,4 кВт.

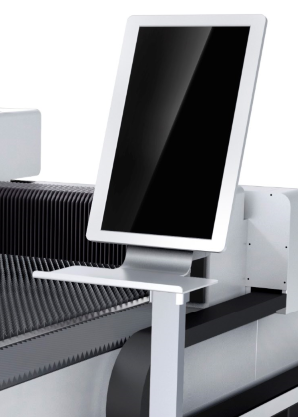

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

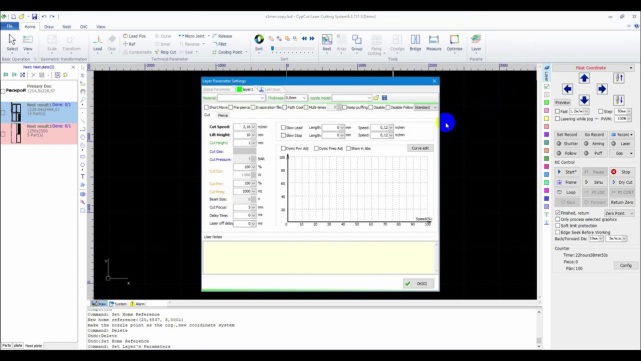

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

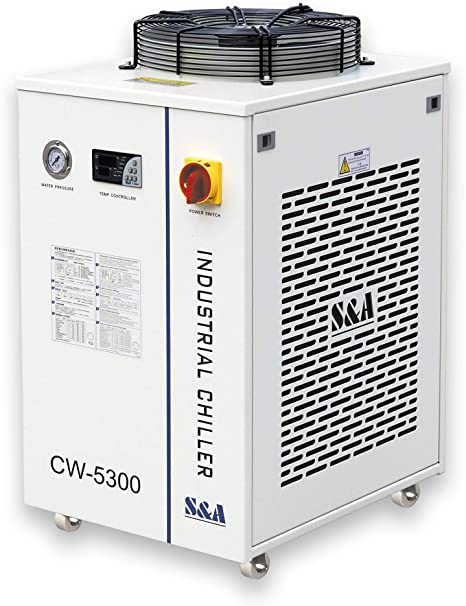

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

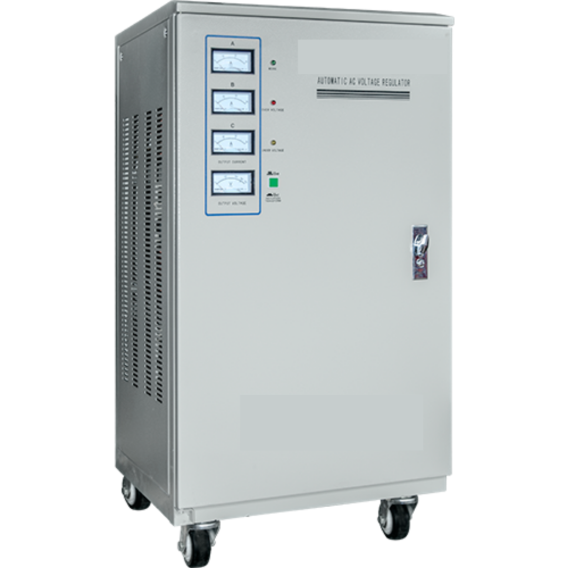

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

КОМПЛЕКТАЦИЯ

№

Наименование

Кол-во, шт.

Примечание

1

Оптоволоконный лазер MetalTec 1530F – механическая часть

1 шт.

2

Лазерный источник

1 шт.

RAYCUS

3

Серводвигатели / драйвера

4 шт.

DELTA (Тайвань)

4

Редуктор

1 компл.

MOTOREDUCER (Франция) / SHIMPO (Япония)

5

Стойка управления с ЖК-дисплеем и ПК

1 комп.

В комплекте

6

Система управления лазерной резкой

1 комп.

RAYTOOLS

7

Датчик отслеживания высоты до поверхности листа

1 шт.

Автоматический

8

Лазерная режущая голова с функцией Автофокусировки

1 шт.

Raytools BM110 (a-focus)

9

Система безопасности при падении давления газа

1 шт

Автоматический датчик давления

10

Чиллер

1 шт.

HAN LI / S&A

11

Беспроводной пульт управления

1 шт.

В комплекте

12

Автоматическая система смазки

1 шт.

В комплекте

14

Система пылеудаления

1 шт

380V/50Hz/550w/2900RPM

15

Металлические гофры по оси Y

2 шт

Установлены

16

Датчик безопасности при падении давления рабочего газа

1 компл.

Установлены

17

Стабилизатор напряжения

1 шт

В комплекте

18

Электромагнитный клапан

1 компл.

В комплекте

19

Пропорциональный клапан

1 компл.

В комплекте
