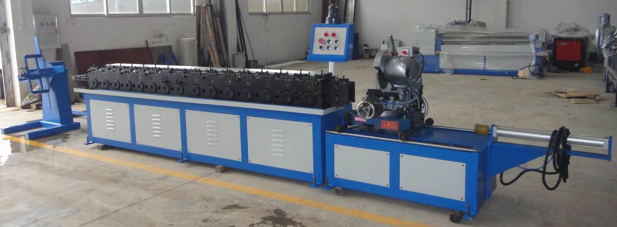

ЛИНИЯ ПО ПРОКАТУ ПРОФИЛЯ ШИНОРЕЙКИ TDC -20

Линия состоит из пассивного разматывателя, заправочного устройства, профилирующего стана, отрезного абразивного устройства, приемного стола и системы управления линией. Профилирующие ролики (инструмент) изготовлены из инструментальной стали с закалкой до твердости 58-60. Одна линия делает один вид профиля (20 или 30).

Основные технические характеристики:

Вес линии 2500 кг;

Производственная площадь для необходимая для монтажа линии 15 х 2 м;

Рабочая  скорость профилирования до 8м/мин;

Мощность основного привода 3 кВт – 380В,50Гц;

Мощность отрезного устройства 1,1 кВт;

Количество пар профилирующих клетей: 15;

Необходимый источник сжатого воздуха 0,9 м3/мин

с давлением 0,5-0,7 мПа;

Поток охлаждающей и смазывающей жидкости 120 л/мин;

Диаметр инструментальных валов 45мм;

Ширина штрипса для 25мм шинорейки 86* мм;

Ширина штрипса для 30мм шинорейки 118* мм;

Толщина перерабатываемого металла 0,6-0,8мм

Грузоподъемность неприводного разматывателя 800кг;

Внутренний диаметр бухты металла: 360-520мм;

Тип разматывателя  - консольный, пассивный;

Тип отрезного устройства – дисковая пила.

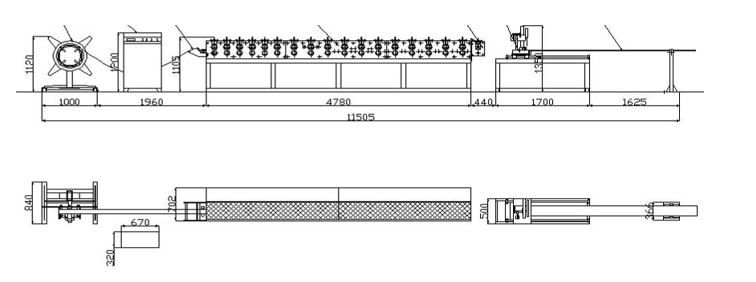

Схема линии:

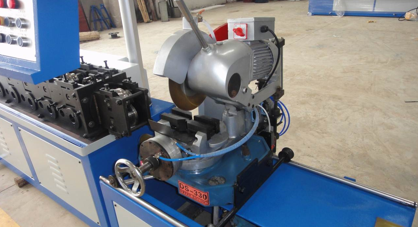

Фото отрезного устройства:

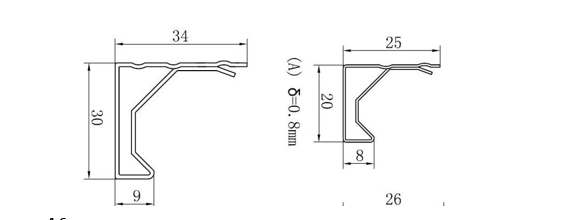

Типы производимых профилей (TDC-30 или TDC-20) :

Работы по установке и пуско-наладке не входят в стоимость оборудования, покупатель так же оплачивает проезд и проживание инженеров.

Условия оплаты – 20 % при размещении заказа, 60% перед отгрузкой из Китая, 20% перед пуско-наладкой.

Опционально возможна комплектация поставки штампами для производства соединительных уголков и крепежной клипсы:

Уголок для 25 шинорейки – одна пара штампов – 2 шт. – 3500$

Уголок для 30 шинорейки – одна пара – 3 шт. – 4000$

Клипса для шинорейки – одна пара – 4 шт. – 3500$
