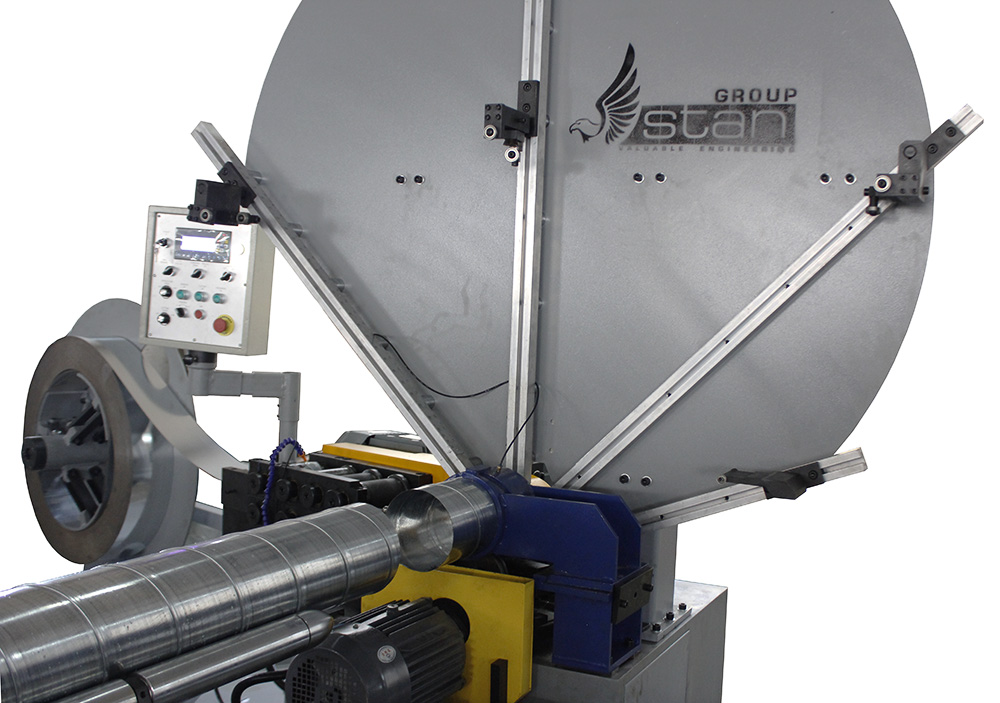

Спирально-навивной станок SBTF-1500

Спирально-навивной станок SBTF-1500

предназначен для производства спиральных навивных труб диаметром  от 80 до 1500 мм и толщиной до 1,2 мм.

Получаемые спирально-навивные трубы используются для прямых участков навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, аспирации, и труб ППУ.

Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:

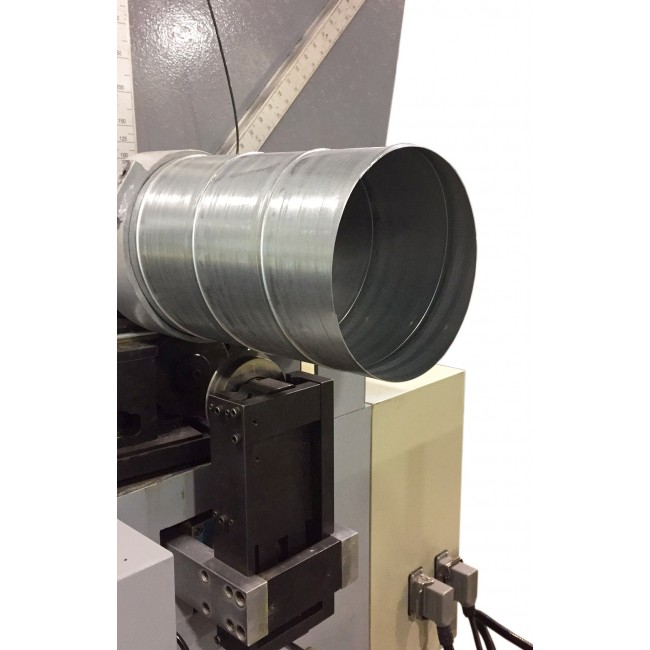

- С помощью разматывателя штрипс шириной 137 мм затягивается и подается в блок формирования «замка» (прокатный стан), где происходит выпрямления металлической ленты (штрипса), непосредственно изготовление «замка» на прокатных роликах, далее идет процесс навивки трубы при помощи формирующих роликов с герметичным закрытием «замка» спирально-навивного воздуховода и резка готовой спирально-навивной трубы в нужный размер  (процесс отрезки производится фрезой, это позволяет получить ровный край трубы,  без заусенцев и не острый, что обеспечивает безопасную эксплуатацию). Готовый воздуховод попадает на приемный стол длиной 3 м.

Управление линией осуществляется от системы ЧПУ. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов (от 20 000 м/мес).

Подробнее ознакомится с принципом работы спирально-навивных станков вы можете в нашей статье Станки для производства спирально-навивных труб.

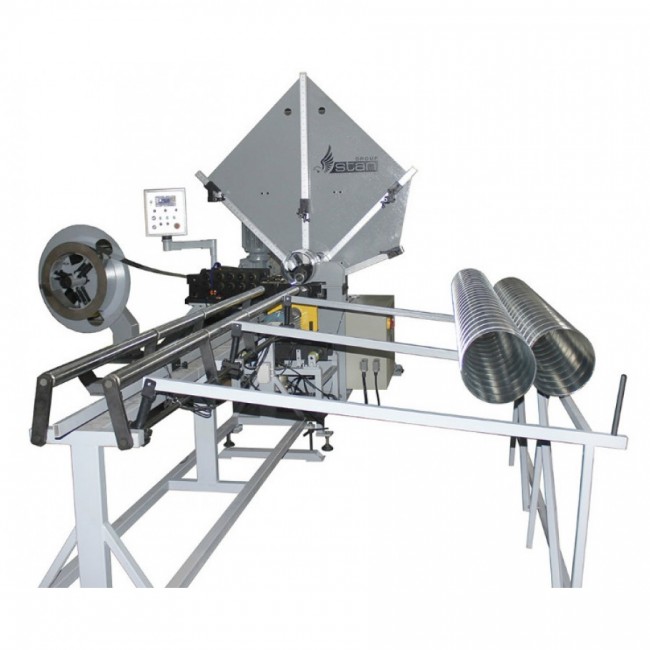

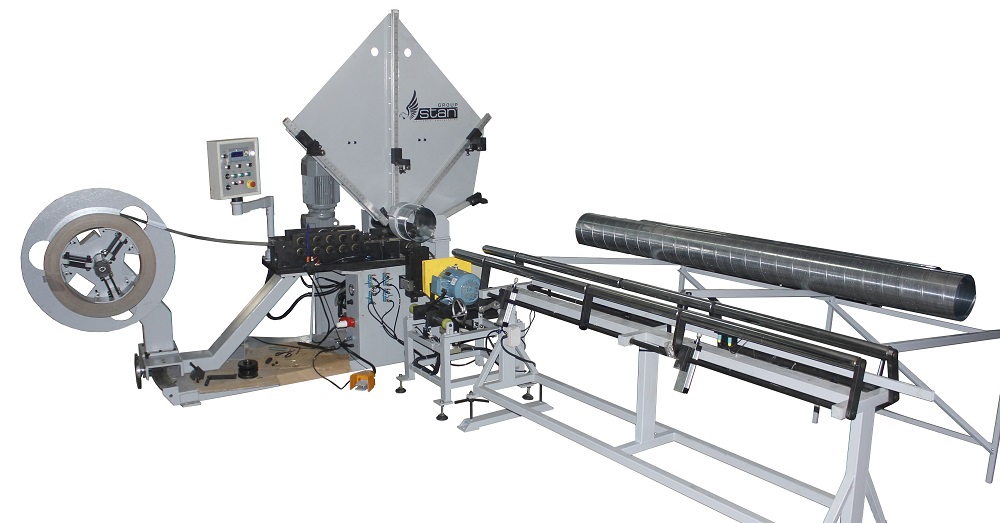

1. Состав линии:

-размотчик рулонного листового металла (штрипса),

выполнен на общей поворотной станине с прокатной и направляющей частями.

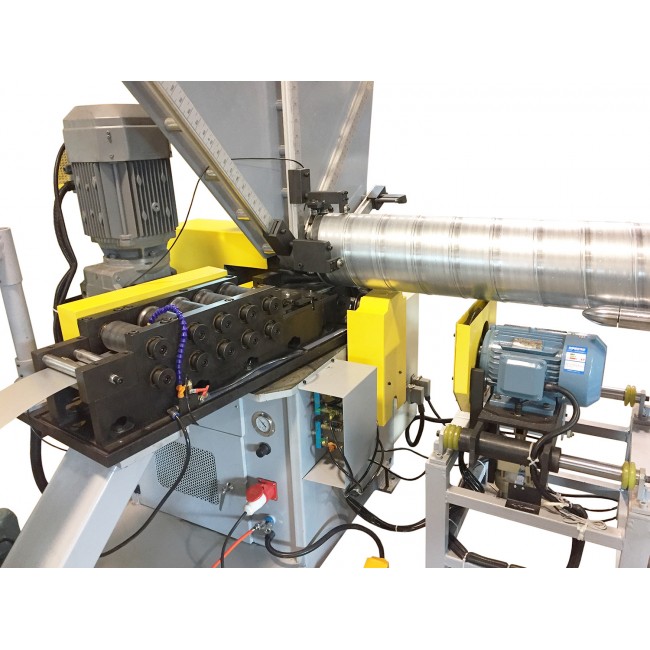

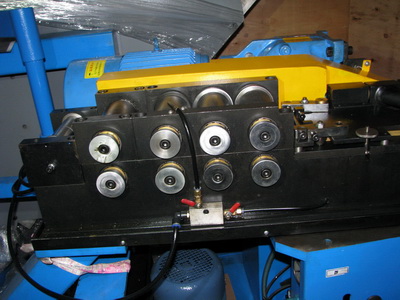

-устройство для направления и подачи ленты на одном блоке с прокатной частью формирмирования замка и ребер жесткости. Ролики для нанесения усиливающих ребер жесткости поставляются в комплекте со станком. Данный узел оснащен автоматической системой распределения СОЖ.

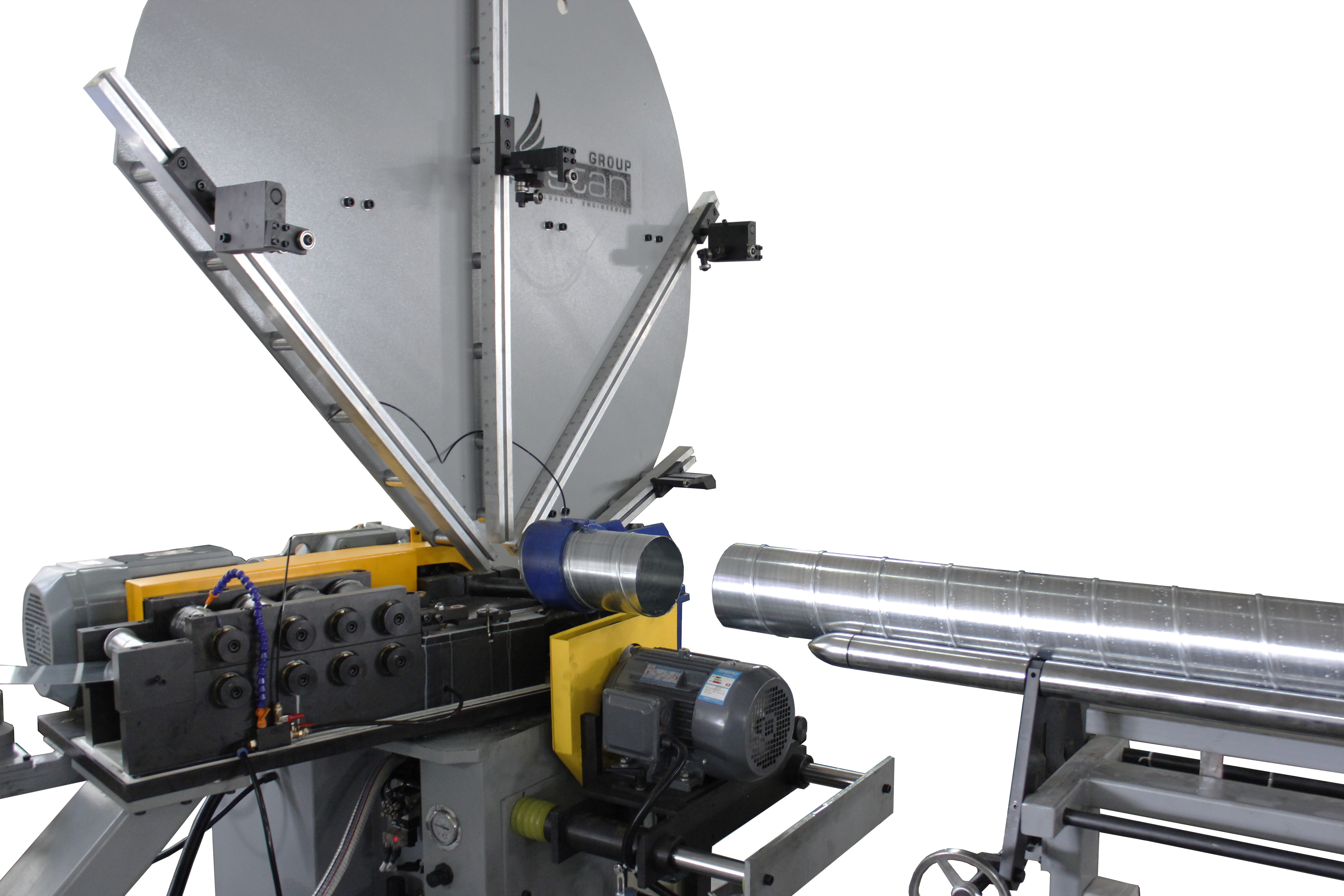

- устройство для формирования трубы и установки необходимого диаметра. В базовой комплектации линии SBTF-1500 для формирования спирально-навивной трубы применяются гибкие ленты.

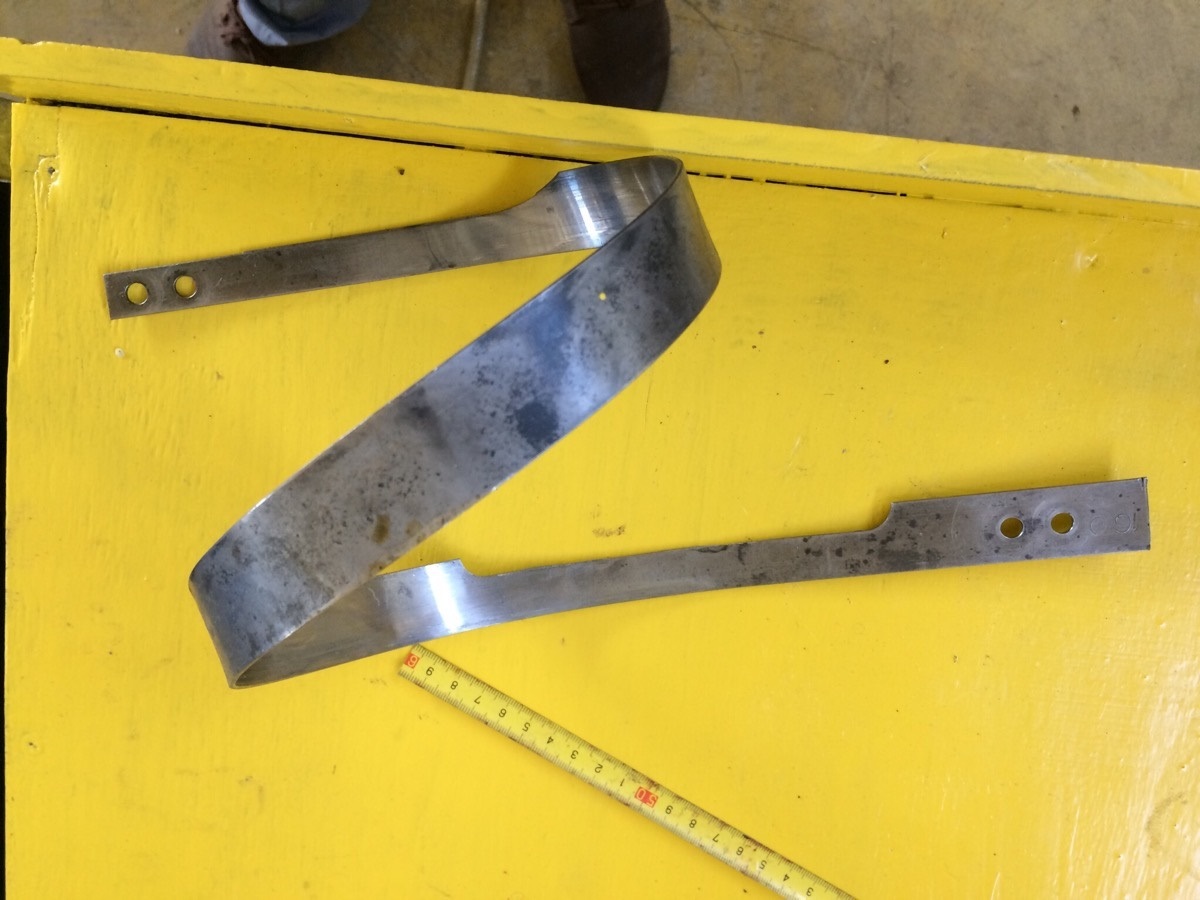

гибкая лента (улитка) для малых диаметров

Для работы как на гибких так и на жестких формирующих кольцах используется Универсальный спирально-навивной станок SBTF-1500K.  Жесткие формирующие кольца позволяют быстро и точно задавать требуемый диаметр готового изделия, однако на каждый типоразмер производимых труб - требуется отдельное формирующее кольцо.

- приспособление для отрезки готовой трубы в нужный размер.

В базовой коплектации данный станок оснащен отрезной фрезой с прямым приводом от электромотора мощностью 3кВт, и пневматическим возвратным устройством. По желанию заказчика, за дополнительную плату, возможна комплектация дисковым отрезным устройством с пневмогидравлическим приводом.

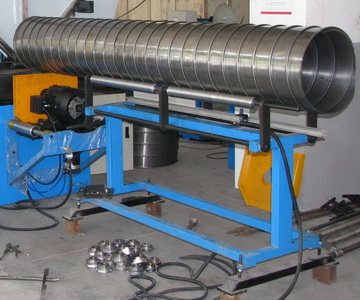

- регулируемый приемный стол для приема готовых изделий длиной до 3м с концевыми электромагнитными датчиками для установки необходимой длины готовых изделий.

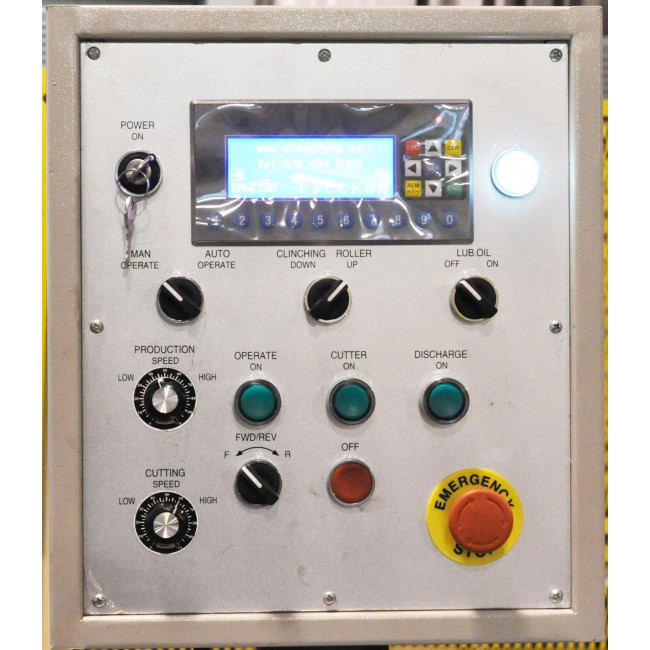

- Система управления с ЧПУ, пневмогидравлическая система для максимально качественного закрытия замка, устройство для обеспечения непрерывной циркуляции СОЖ.

Преимущества:

- русифицированная система ЧПУ;

- регулировка скорости навивки трубы;

- ручное и автомаческое управление линией;

- автоматическая система подачи СОЖ;

- удвоен набор лент для различных диаметров;

- расширен набор закрывающих роликов под различные толщины сырья;

- комплект роликов для нанесения ребер жесткости

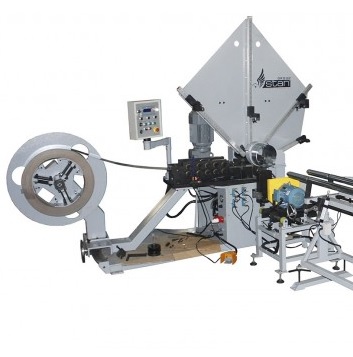

Станок оснащен пассивным разматывателем, прокатной секцией формирования замка, автоматикой с ЧПУ и инвертором, системой линеек и направляющих на «веере», мерных лент для малых диаметров, отрезным абразивным устройством или дисковым ножами с пневматическим либо гидравлическим прижимами, приемным столом с концевым датчиком. Профилирующие ролики изготовлены из высококачественной стали и закалены. Комплект дополнительных роликов позволяет производить трубы с армирующей накаткой - ребра жесткости.

Для корректной работы станка требуется проведение пуско-наладочных работ. Наши специалисты проведут монтаж, настройку спирально-навивного станка, и обучение Ваших специалистов.

Стоимость настройки спирально-навивного станка вы можете узнать по телефонам указанным на странице "Контакты".

Для работы с металлом толщиной до 2,5 мм – используется следующая модель спирально-навивного станка - SBTF 2020 - усиленный спирально-навивной станок на базе 12-ти основных + 2 юстировочных роликов, с более мощным приводом.
