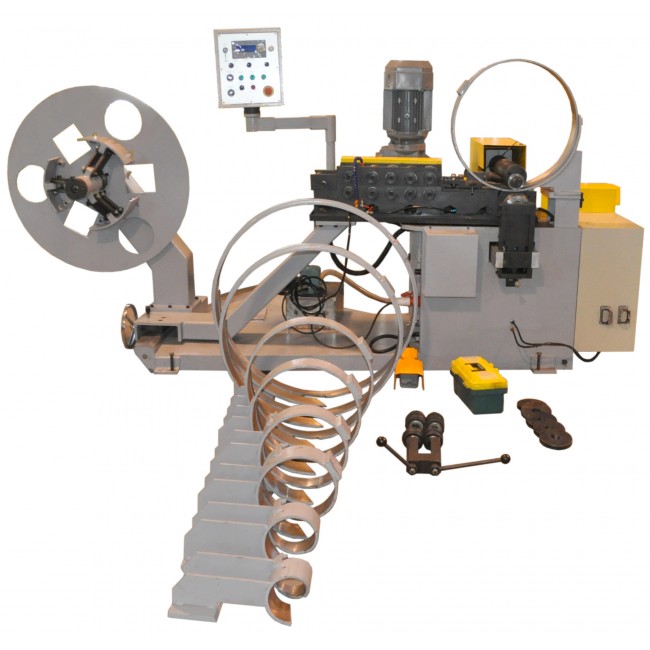

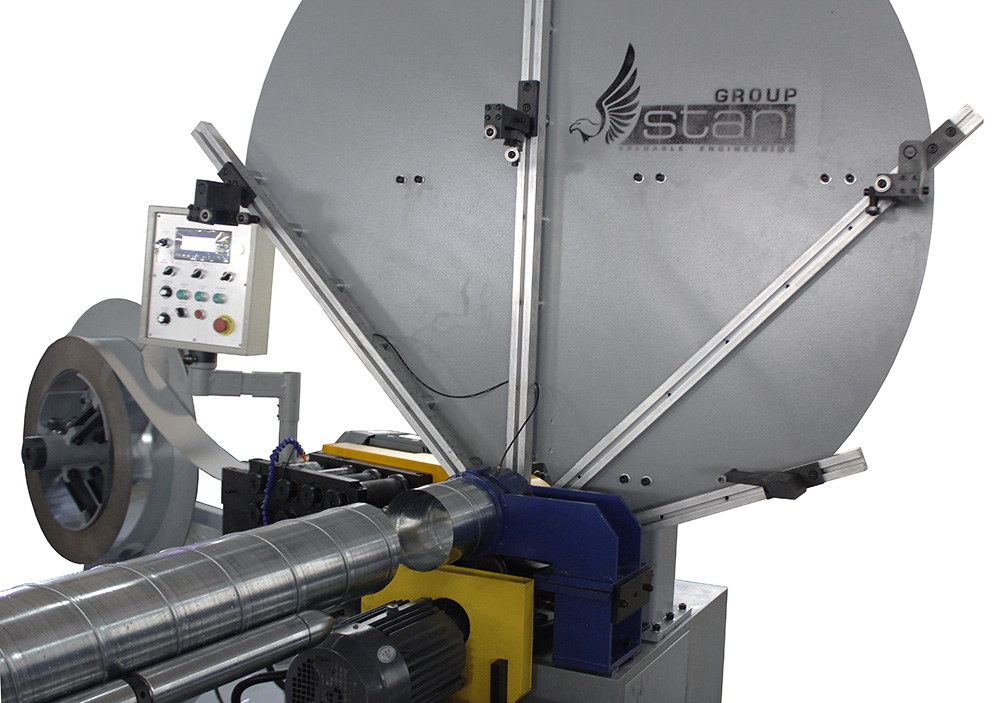

Универсальный спирально-навивной станок SBTF-1500 К

Универсальный спирально-навивной станок SBTF-1500 K

работает на жестких и гибких кольцах.

Стоимость жестких колец рассчитывается по отдельному запросу.

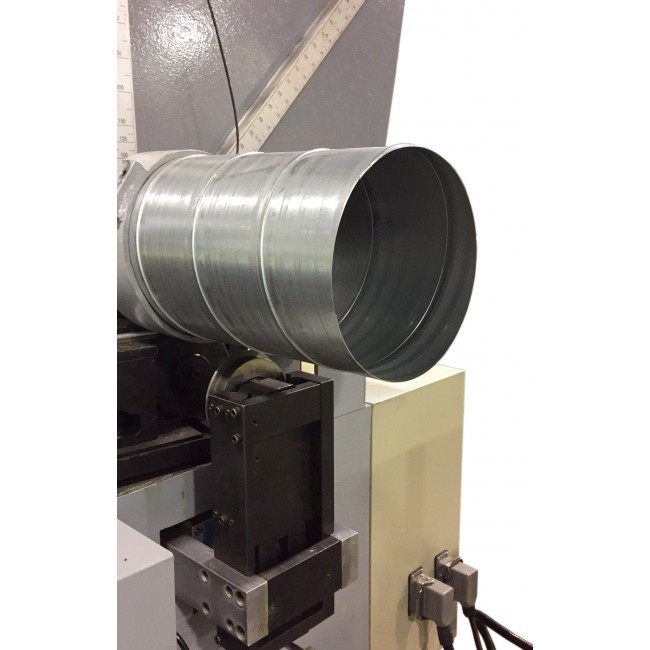

Получаемые спирально-навивные трубы используются для прямых участков спирально-навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, воздухоочистки и труб ППУ.

Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:

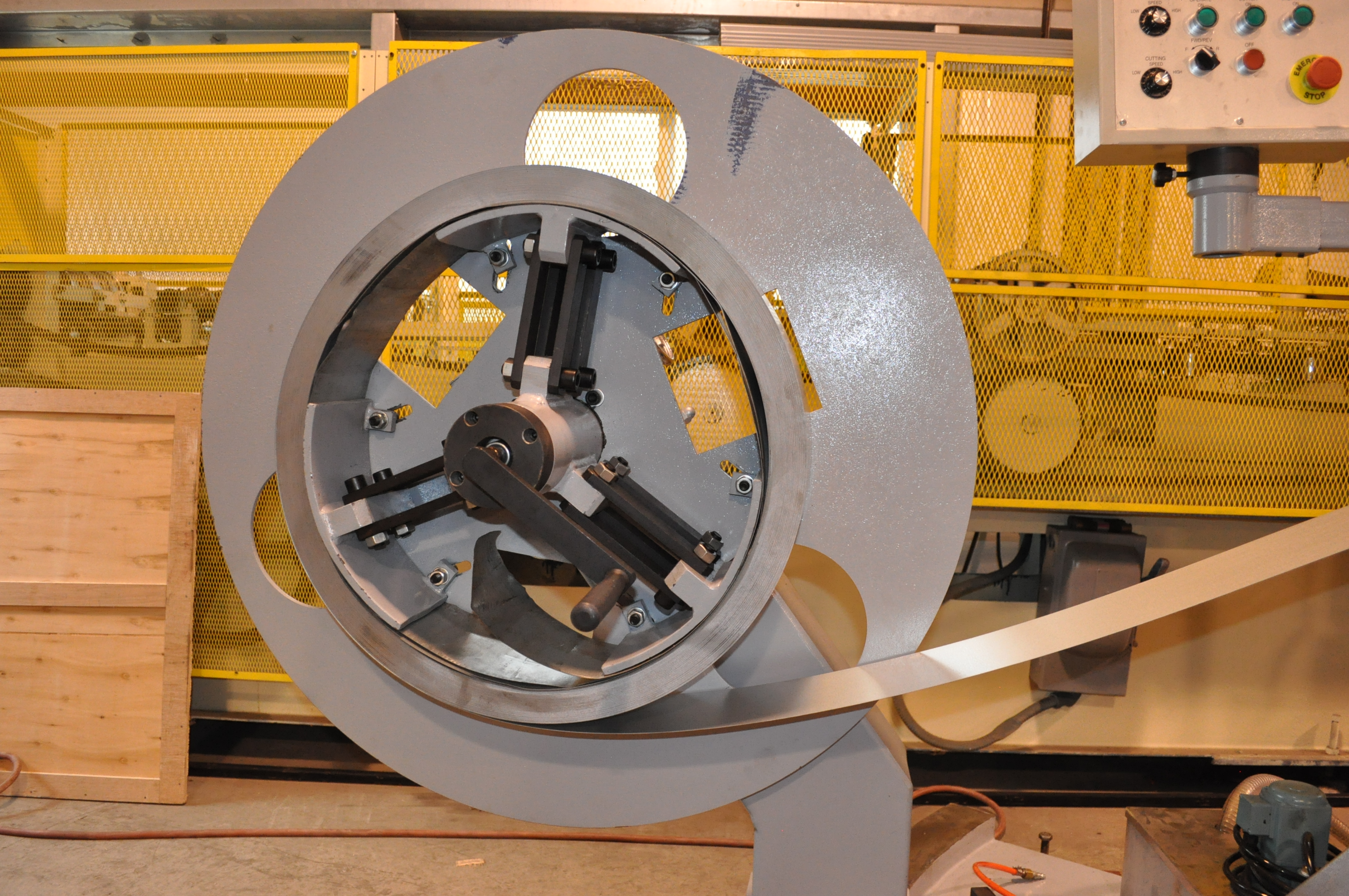

1. Декойлер - поворотный держатель и разматыватель рулона металлической ленты шириной 137 мм;

2. Прокатный стан для формирования замка на ленте. В конструкции прокатного стана предусмотрена возможность регулировки под неразмерный штрипс  ±1мм;

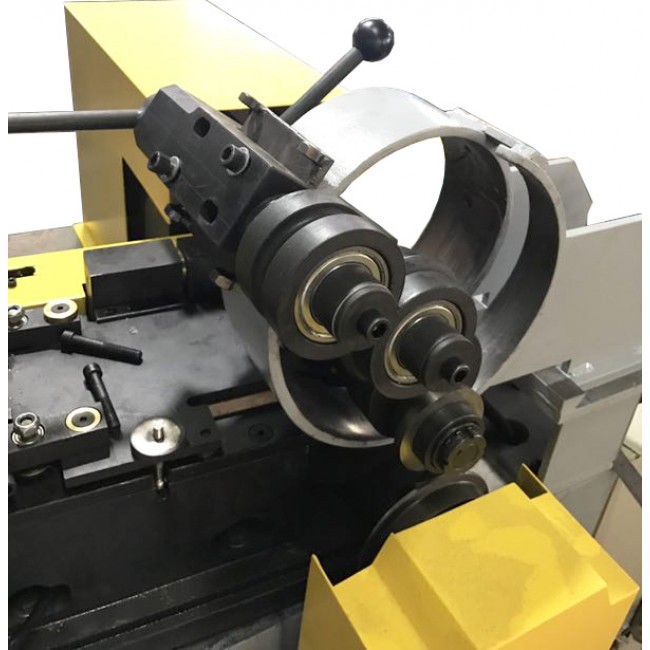

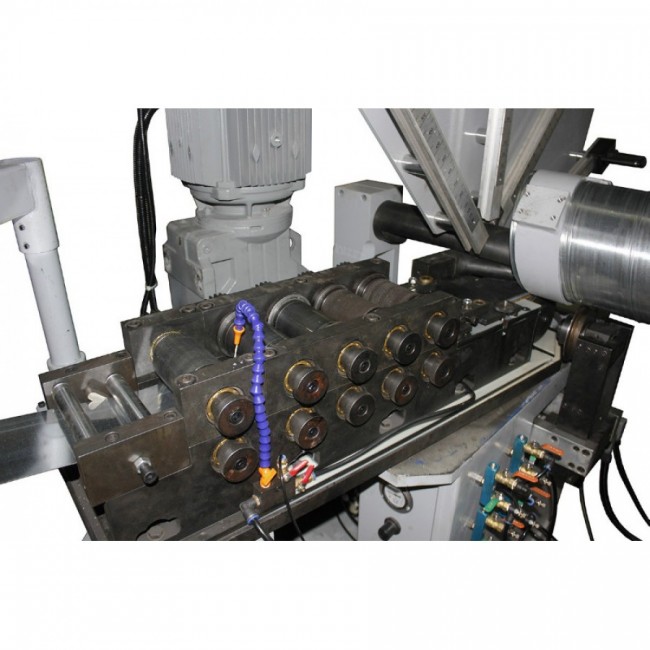

3. Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.

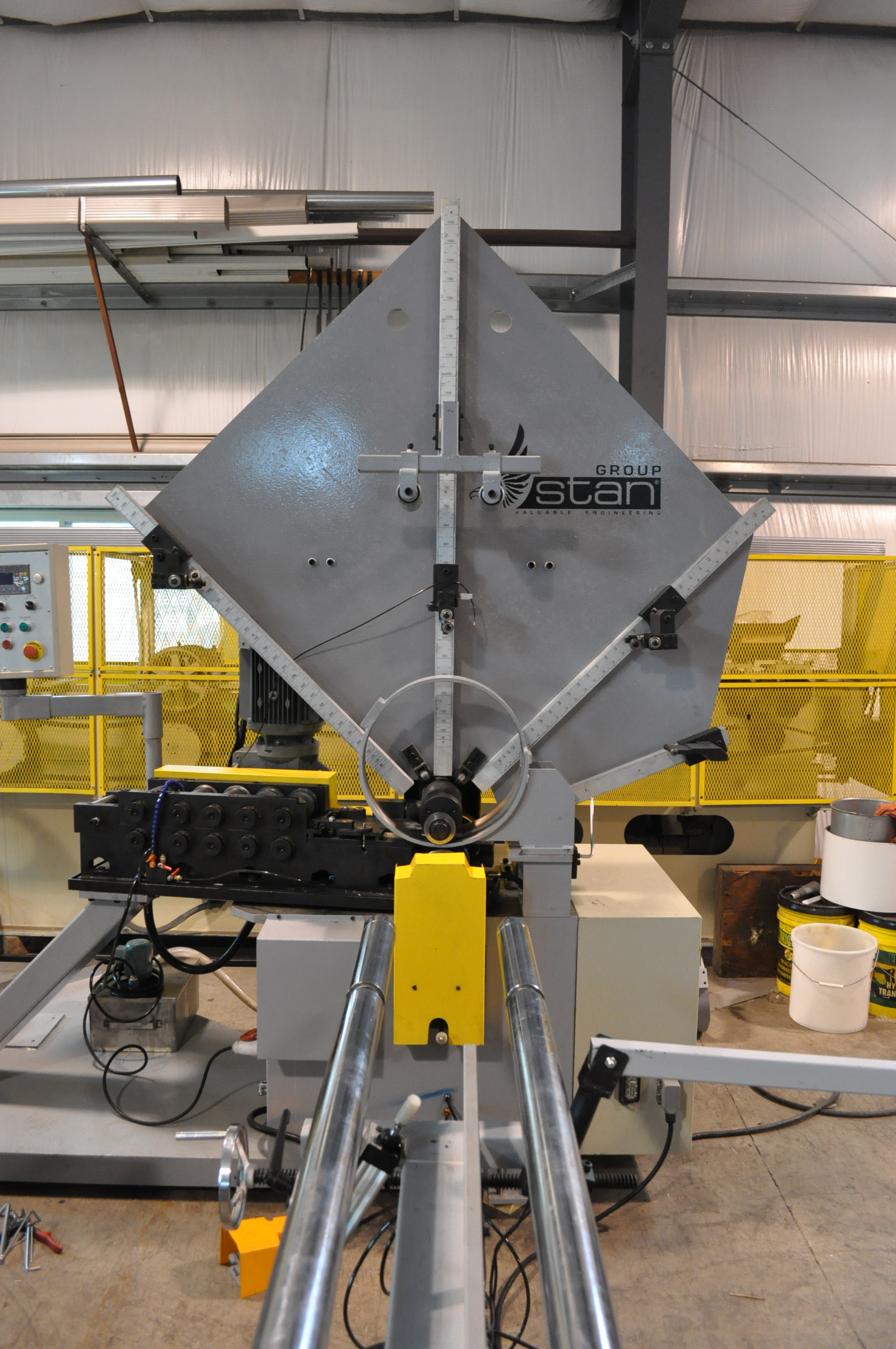

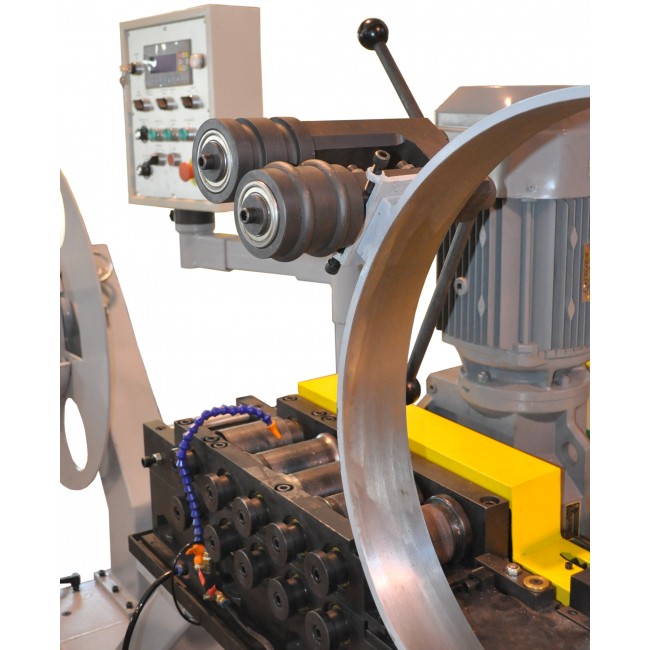

4. Веерный держатель гибких колец, оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, в диапазоне от 80 – до 1500 мм.

5. Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8мм диаметром от 200 до 1500мм. Резка фрезой позволяет получить ровный торец трубы без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.

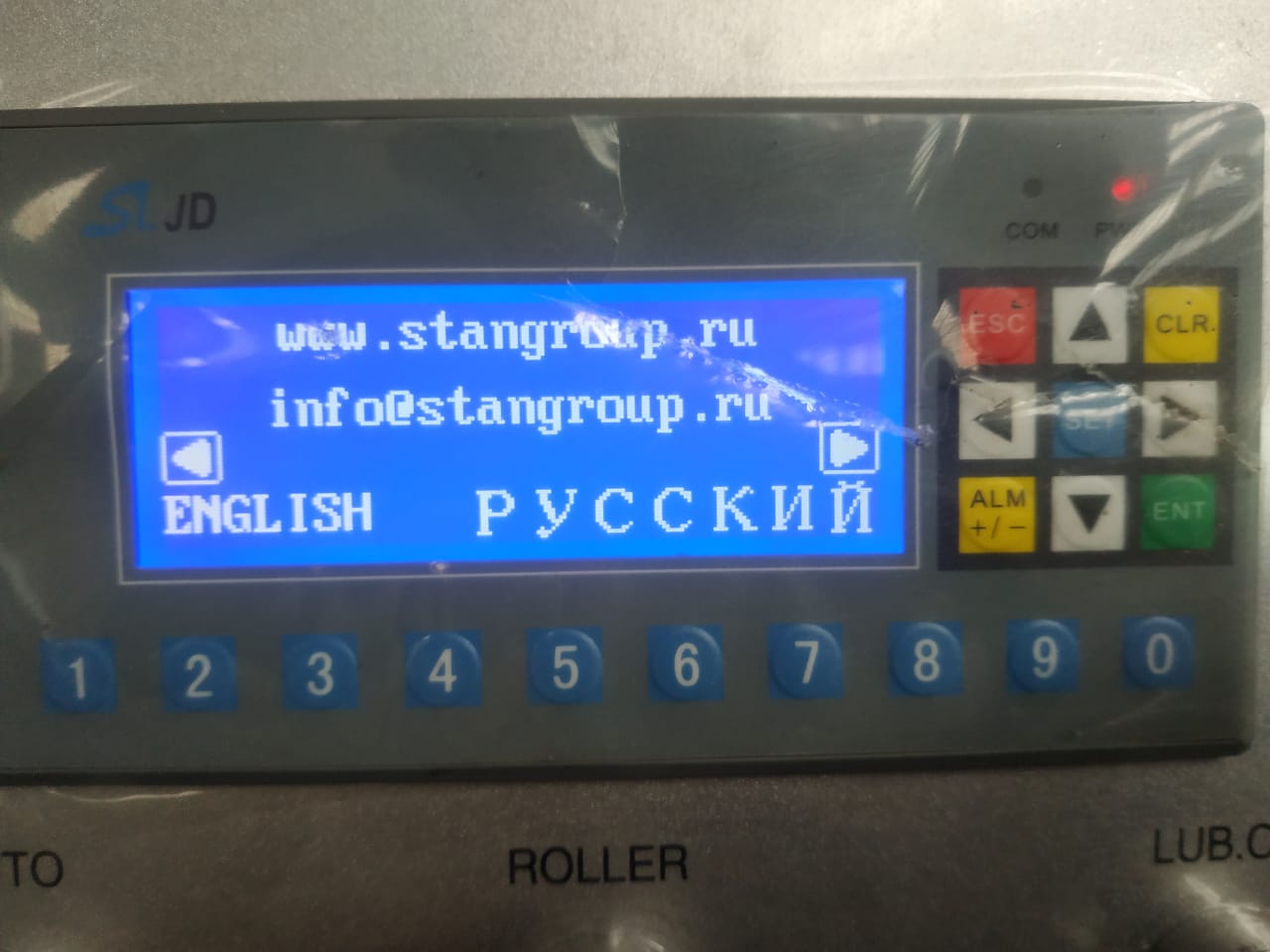

6. Система управления станком с ЧПУ (русифицированная)

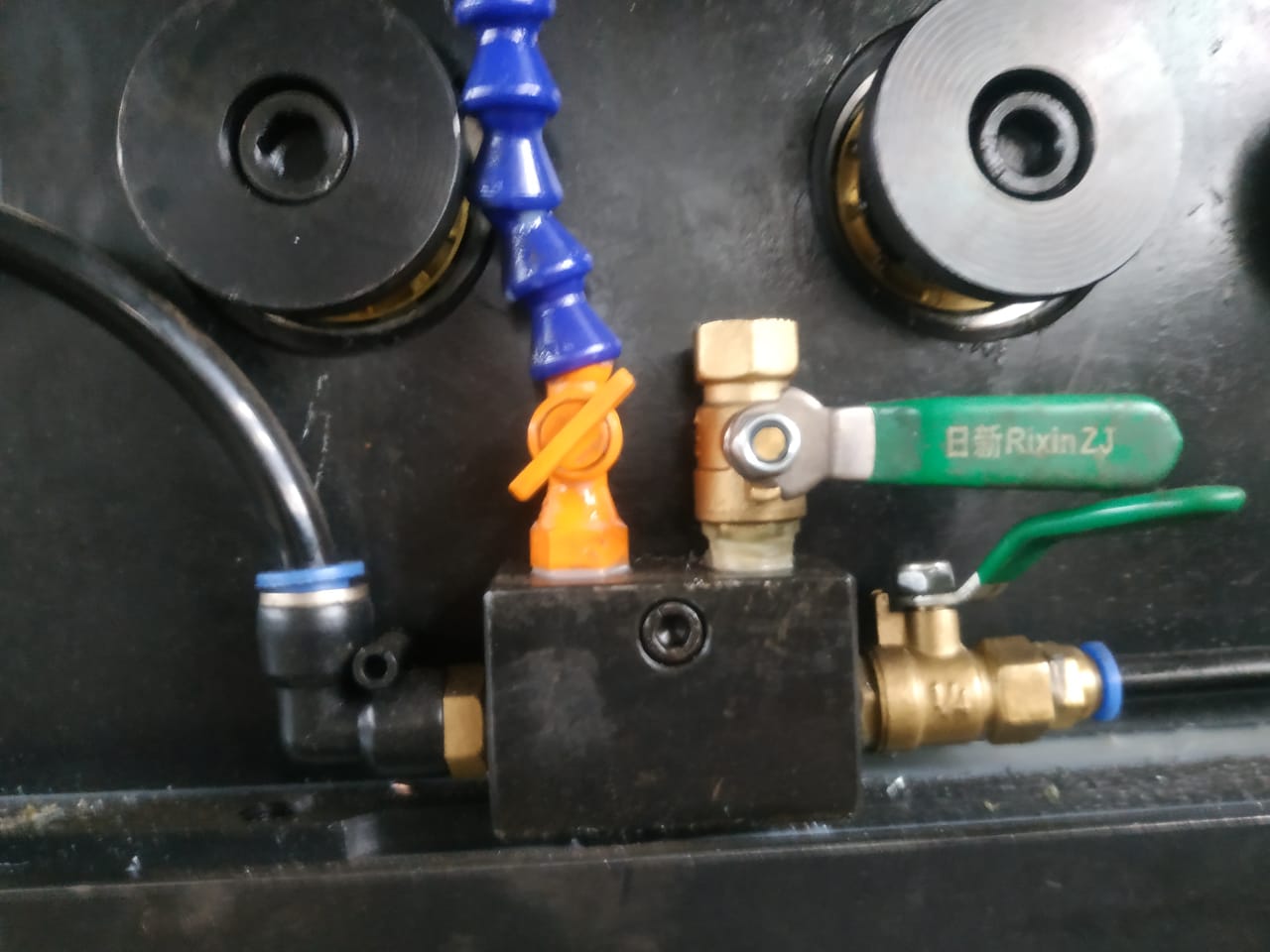

7. Станок оборудован автоматической системой подачи СОЖ и комплектуется насосом  и баком для СОЖ.

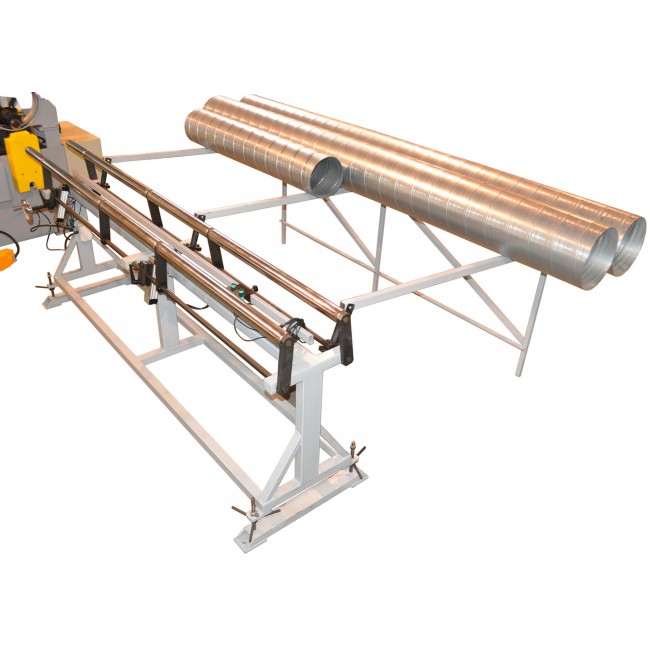

8. Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины. Опционально поставляется накопительный стол.

9. Профилирующие ролики для нанесения ребер жесткости изготовлены из высокопрочной инструментальной закаленной стали.

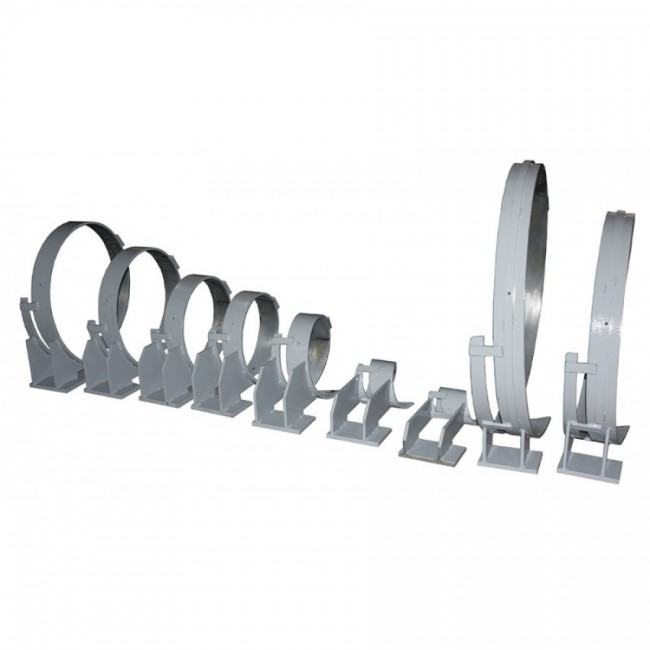

10. Жесткие кольца для работы станка - поставляются опционально. В комплекте поставки идет одно жесткое кольцо d =200 мм.

Высокая автоматизация работы линии позволяет добиться высокой производительности при производстве спирально-навивных воздуховодов.

Особенности:

• Универсальность - работает как на жестких, так и на гибких кольцах
• Регулировка скорости навивки трубы
• Автоматическая система подачи СОЖ
• Русифицированное ЧПУ
• Широкий диапазон диаметров изготавливаемых труб
• Возможность работы с разными материалами
• Высокое качество изготавливаемых изделий
• Простота настройки и обслуживания
• Удобная система автоматического управления
• Высокоскоростная режущая система
• Счетчик изготавливаемых изделий

Подробнее ознакомится с принципом работы спирально-навивных станков вы можете в нашей статье Станки для производства спирально-навивных труб.

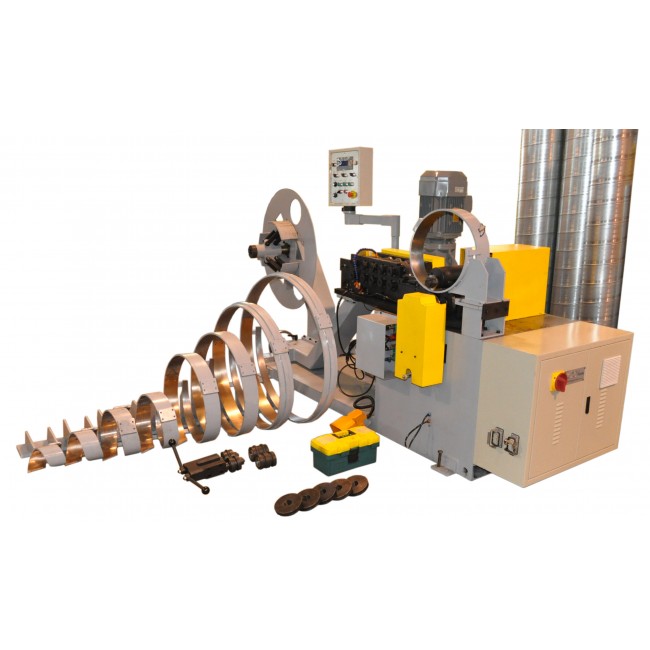

Комплектация спирально-навивного станка SBTF-1500K:

- разматыватель штрипса, устройство формирования замка, переходник для замены гибких колец на жесткие, 1 жесткое кольцо D 200 мм, автоматика с ЧПУ и инвертором, система линеек и направляющих на «веере», мерные ленты для малых диаметров, отрезная фреза, приемный стол с концевым датчиком, ребра для накатки ребер жесткости,

Цена жестких колец для спирально-навивного станка рассчитывается по отдельной заявке. Узнать цену

При работе с металлом толщиной до 2,5 мм – используется модель SBTF 2020 - усиленный спирально-навивной станок на базе 12-ти основных + 2 юстировочных роликов, с более мощным приводом.

Для корректной работы станка требуется проведение пуско-наладочных работ.

Наши специалисты проведут монтаж, настройку спирально-навивного станка, и обучение Ваших специалистов.

Стоимость настройки спирально-навивного станка SBTF-1500 K вы можете узнать по телефонам.
